移动式工业储油供油箱体带轮架结构

　　该移动式储油供油箱体主要面向车间临时供油、试验台架循环供油、小型液压站周边油液中转以及设备检修过程中的油液收集与暂存场景。在实际产线布局中，固定油箱往往受限于设备基础位置，当多台试验设备共用油源、装配工位需要频繁调整，或者维护区域无法铺设固定管路时，带脚轮的箱体可以直接推送至取油点、回油点或待维护设备旁，减少临时软管拖地长度，也降低油液转运过程中洒落和污染的概率。

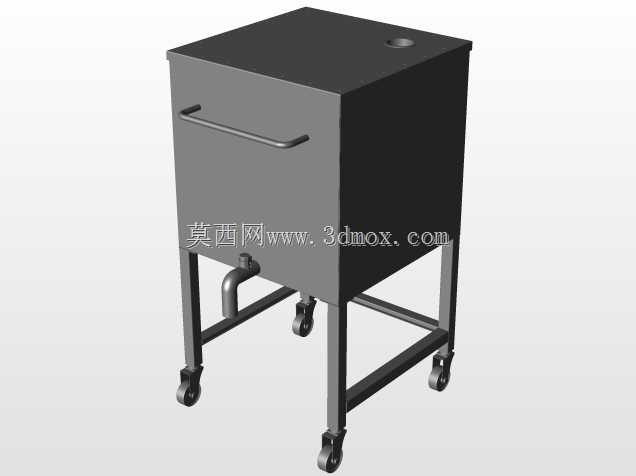

　　箱体主体采用近似立方的封闭容腔形式，顶部保留圆形开孔，可作为注油、排气、液位检查或安装附件的接口位置。顶部开孔并未占据大面积板面，这有利于维持箱顶板刚度，同时给后续加装空气滤清器、液位计或盖板留出空间。箱体侧壁设置横向握持把手，把手位置处于人体推送时较易施力的高度区间，推送转向时可配合脚轮完成短距离移动。箱体下部伸出管路接口，接口朝向侧下方，便于与软管、球阀或回油过滤装置连接；这种低位布置也有利于沉积物向箱体下部汇集，避免吸油口直接卷入表层泡沫。

　　从结构设计思路看，箱体并非单纯的薄板方盒，而是将储油腔、移动架、操作把手和管路接口整合为一个可独立使用的单元。储油部分承担容积与密封功能，外部支架承担支撑、防撞和轮系安装功能。箱体底部与支架之间形成离地间隙，既方便下方管路弯头安装，也让叉车或液压车在必要时能够接近底部进行挪移。支架四根支腿向下延伸并连接脚轮，底部框架形成矩形闭合支撑，推动时载荷通过支腿传递到轮组，箱体侧板不直接承受冲击载荷。

　　脚轮布置采用四角支撑方式，适合车间平地、环氧地面和装配通道使用。轮架上方的支腿长度决定了箱体最低点与地面的安全距离，设计时需要同时考虑管路最低点、脚轮旋转半径和地面门槛高度。若现场存在电缆桥架盖板、地坪接缝或小型坡度，轮径与支腿高度应保证通过时底部管路不发生刮擦。箱体侧面把手的外伸量需要控制在通道宽度允许范围内，避免在设备密集区域转弯时与相邻机架干涉。

　　在油液功能上，该结构可承担液压油、润滑油或冷却油的临时储存与供给。封闭顶板能够减少灰尘进入，侧下接口可根据工艺需要作为放油口、回油口或泵吸入口。若用于压力供油，通常会在外部管路中串联泵、过滤器和压力表；若仅作为重力放油或收集容器，则接口处可直接连接阀门与软管。箱体顶部开孔在注油时提供排气通道，在设备运行时也可通过加装透气帽平衡内外压力，避免因油温变化造成箱体鼓胀或负压吸瘪。

　　建模时需要重点控制箱体板厚、焊缝边界、支架杆件中心线与脚轮安装面的相对关系。箱体外形接近规则立方体，适合在布局阶段作为包络体进行工位干涉检查；外部突出件主要包括侧把手、下部管路、脚轮和顶部圆形接口，这些特征在设备间距校核中不能被忽略。支架底框的外轮廓决定停放占用面积，脚轮的回转范围决定转向所需空间，管路接口的朝向则影响维护操作面。

　　对于结构设计人员，该类箱体的价值在于把储油容积和移动便利性结合在一起：既不需要像大型固定油箱那样浇筑基础，也不像简易油桶那样缺少稳定支撑和规范接口。投入装配车间、检测试验区或维修工段时，可根据油液类型配置不同密封件、液位显示元件和过滤附件，使同一箱体框架适应多种供油与回收任务。
