沼气工艺肥料块生产成套装置

　　这套三维结构方案面向沼气工程后端的肥料化处理场景，把发酵、暂存、调质、成型相关的罐体、管路支架和操作平台整合在同一撬装边界内，适合养殖场粪污处理、村镇有机废弃物处置、农业园区沼渣资源化等项目在方案阶段进行空间校核。现场布置时，装置可按原料来向和成品外运通道确定朝向，底层承载框架落在硬化地坪上，周边预留检修环道，使罐体排污口、泵组接管和上层阀门操作位都能被人员直接到达。

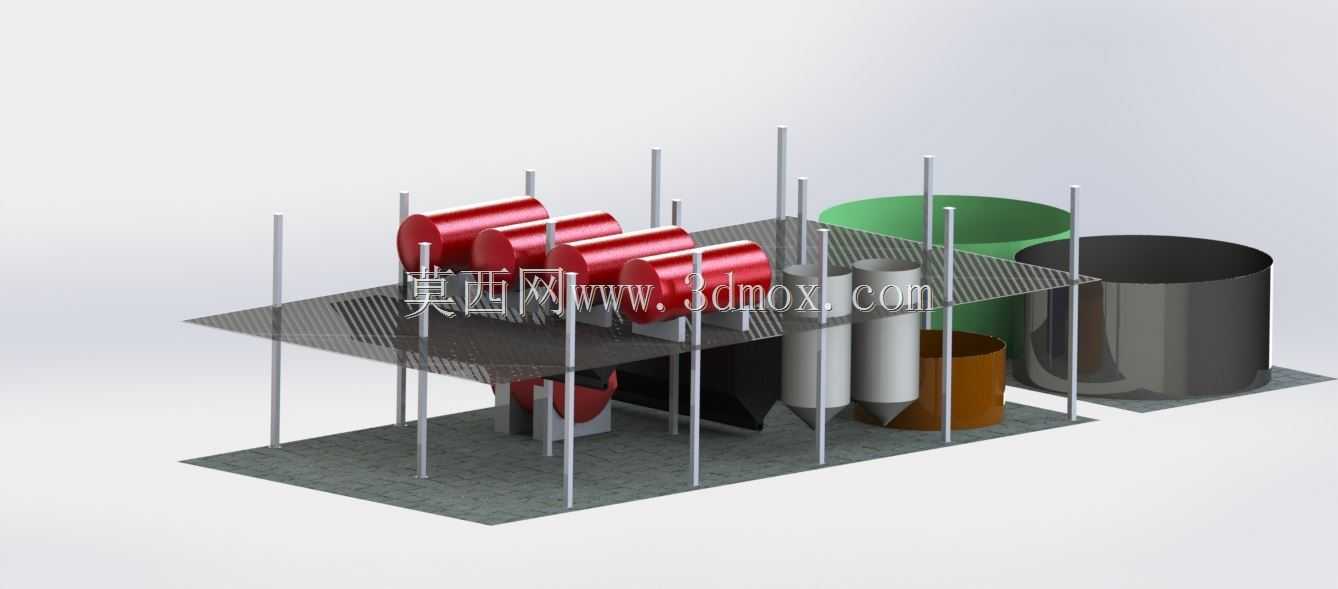

　　模型中红色卧式筒体承担物料缓存与熟化反应功能，筒身沿平台一侧成排布置，支座高度与接管坡度统一考虑，避免浆液在低点积存。绿色和深色大型圆筒分别对应不同工艺段的储槽，锥底结构用于沼渣或混合物料的集中下料，锥角按易沉降物料的滑移趋势设置，下部留出阀门和输送设备的安装空间。灰色锥斗与小型棕色容器靠近成型或配料区域，承担中间料计量、缓存和排料，使物料从液相处理到半固态肥料块制备之间形成连续路径。

　　设计思路上，方案没有把设备简单平铺，而是采用双层操作平台组织竖向流程。上层格栅平台承担阀门操作、管道巡视和罐体顶部维护，立柱贯穿上下层并与底座形成稳定框架；平台边缘的空位对应爬梯、护栏和吊装通道，便于后期把重型电机、搅拌组件或管阀件吊入预定位置。下层则保留泵、管路、锥斗出口和附属机构的检修空间，设备之间的净距兼顾拆装工具摆动范围，避免三维布置看似紧凑而现场无法维护。

　　从外形尺寸与安装边界看，成套装置的最大外轮廓由高位罐体、卧式筒组和平台立柱共同决定。布置时不仅要核对设备本体占地，还要在筒体端盖、罐顶人孔和锥底出料方向预留抽出距离；平台上方的竖向杆件提示了操作高度和护栏边界，厂房内安装需核对梁底净高，露天布置则应考虑管道保温、防雨罩和爬梯护笼的附加空间。底座框架的受力点应落在设备支腿和罐体鞍座附近，运输时可按撬块分段，现场再完成平台、栏杆和外部管线连接。

　　功能组织方面，物料经前段厌氧或储池处理后进入本装置，不同筒体按停留时间和物料状态分工：液相部分在圆筒槽体内均质缓存，含固率较高的沼渣进入锥底设备浓缩，再经配料、挤压或成型环节转化为便于储运的肥料块。成排卧式筒体有利于串联工艺路径，减少管线折返；立式锥斗则利用重力排料，降低输送功耗。管架立柱与平台支撑协同布置，使蒸汽、冲洗水、沼液回流和排气管道能够沿框架分层敷设，阀门操作高度集中在上层人员可及范围。

　　结构建模时，罐体壁厚、封头形式、鞍座包角和锥斗过渡段均按设备逻辑表达，平台格栅采用通透面层，既能减轻自重，也便于漏液排放和现场观察下层设备。红色筒组的平行排布方便设置统一检修通道，大型圆筒之间保留的间隙可布置竖向管道和液位、温度等检测元件。对于需要频繁清理的肥料块处理设备，锥斗下部、槽罐排污口和螺旋输送接口周围应留出足够的冲洗与拆卸空间，这一点在模型中通过设备间距和平台开敞区域得到体现。

　　在工程应用中，该类装置的价值不只是完成单台设备建模，更重要的是提前暴露工艺与结构之间的冲突。借助三维布置，可以检查罐顶护栏是否封死人孔开启路径、卧式筒体端盖是否与立柱干涉、锥斗出口是否正对输送设备、上层阀门操作是否需要额外平台，以及吊装件在检修时能否从框架中取出。对结构设计人员而言，模型可继续细化支腿荷载、平台活载、设备保温层和管道补偿；对设备选型人员而言，可据此确认槽罐有效容积、泵组吸入条件、成型设备进料高度和成品外运路线；对现场安装人员而言，撬装边界、立柱定位和检修通道则提供了直观的施工依据。
