撬装式液压动力油箱集成泵站结构

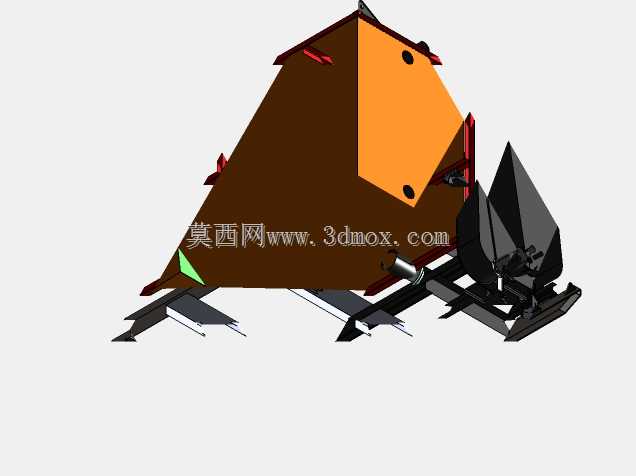

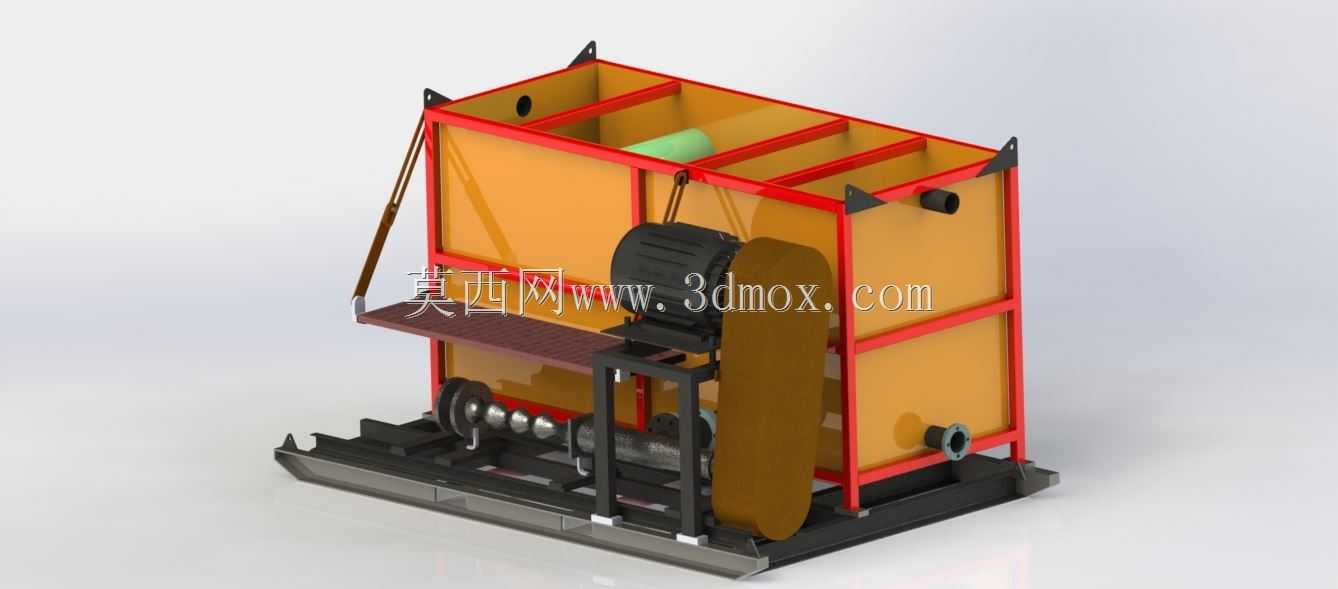

　　这套三维结构呈现的是一套面向现场液压系统配套的撬装式油箱集成单元，主体由大容量储油箱体、红色型钢承托框架、黑色橇形公共底座、电机泵组安装位、检修平台、管路接口及吊装防护结构共同组成。它并不是单独的薄壳油桶，而是把储油、泵组承载、油路接驳、现场搬运和后期维护边界整合在同一套装配体中，适合放在冶金辅助液压站、小型压机液压源、移动式试验台、港口工装设备以及厂区集中供油单元等场景里使用。

　　从实际布置看，箱体采用多隔腔式矩形结构，黄色侧板与内部隔板形成较大的储油容积，同时利用隔板延长油液回流路径，使回油带入的气泡、杂质有更充分的沉降和分离空间。箱体顶部并非完全封闭的平板，而是保留了开口和加强边框，便于装配阶段清理内腔、焊接隔板、安装吸油滤、回油滤、液位元件以及通气装置。侧面预留的圆形法兰口可作为回油、泄油或旁路过滤接口，低位接口则适合排污、放油或接冷却循环回路。工程建模时，箱体板厚、折边位置、焊缝可达性和内部隔板间距都需要同步考虑，否则后期容易出现清洗手伸不进去、法兰与加强梁干涉、排污口位置高于箱底积油区等问题。

　　外部红色框架承担的是运输和吊装过程中的受力骨架。立柱、横梁与箱体边角贴合，顶部尖角处设置吊耳或护角，使起吊时载荷不直接拉拽箱壁。框架同时形成防护边界，避免现场叉车、管线或人员碰撞箱体侧面。对于需要频繁转场的设备，这种框架比单纯在油箱上焊接吊环更可靠，因为起吊弯矩被分散到整圈梁系，箱体薄板只承担储液和局部连接功能。底座采用黑色橇装结构，纵向梁贯通，底部留出叉运和垫铁支撑空间，电机、泵、阀架和检修踏板均可落在底座基准面上，减少现场二次找正的工作量。

　　泵组区域布置在箱体前侧，黑色电机通过支架安装在底座上方，泵体靠近油箱低位吸油区，缩短吸油管路长度，降低吸空风险。模型中可见水平管路、阀件安装位和支撑立柱，说明设计时没有把电机悬在箱体侧板上，而是将振动质量传递到公共底座。这样做的好处是电机转矩、泵的脉动和管路反力不会反复撕扯箱壁，设备运行时焊缝疲劳风险更低。旁边的棕色踏板和小平台为检修人员提供站位，平台高度与电机、联轴器、阀组的操作面接近，日常加油、检查联轴器对中、拆卸滤芯时不必临时搭设脚手架。

　　外形边界方面，该装置属于长方形撬装布局，长度方向由底座梁决定，宽度方向受箱体和外侧框架共同限制，高度方向则叠加了箱体、顶部护栏、吊耳和电机高度。布置到车间时，不能只按箱体投影占地，还应在两侧预留滤芯抽出、法兰拆装和人员通行空间；前端泵组位置要留出电机轴向拆卸距离，顶部吊耳正上方不能有固定管线遮挡；底座下方应保证叉车臂进入方向，若采用地脚固定，则需在底座梁上预留垫块或螺栓孔位置。对于运输环节，整体宽度和高度要结合厂区门宽、集装箱边界以及平板车装载高度复核，吊点则应与重心位置匹配，避免起吊后泵组端明显下沉。

　　建模思路上，这类结构适合按骨架驱动方式处理：先确定橇座纵梁、箱体外形、框架立柱和泵组中心线，再细化板件、法兰、吊耳、踏板和管路支架。箱体隔板与外壁的连接要体现焊接装配关系，框架与箱体之间不宜简单做成一个实体块，否则后续出工程图时无法表达板厚、型材规格和紧固件位置。电机底座、联轴器区域和管路支撑应保留可调或可拆卸逻辑，方便现场根据泵型更换安装板。油口位置则要结合液压原理统一命名，吸油、回油、泄油、排污和溢流回路不能只凭外观摆放，否则三维装配虽然完整，接入系统后仍可能出现气蚀、回油搅泡或维护阀件无法操作的问题。

　　整体来看，该结构强调的是工程可用性：箱体保证容积和油液稳定，框架负责吊装防护，橇座承担设备集成与搬运，泵组平台服务检修和对中。各部分之间的空间关系清晰，既可以作为独立液压动力源的主体结构，也可以在后续设计中继续叠加冷却器、过滤器、阀台和电气控制箱，形成完整的现场液压供应单元。
