带导向支架的开槽螺钉直线移动组件

　　这套结构围绕一颗开槽盘头螺钉的轴向运动展开，并不是单纯把标准件摆入装配体，而是把螺钉、导向套筒、底部安装支架以及运动限位关系组合成一个可用于小型设备调节环节的机械单元。实际工程中，类似结构常见于检测夹具、通讯设备内部调节机构、小型工装定位块、实验装置的微调支撑以及需要人工旋拧实现短距离位移的场合。它的优势在于结构直观、零件数量少、加工与装配门槛低，同时能够通过螺钉旋转将手动操作转化为受控的直线移动。

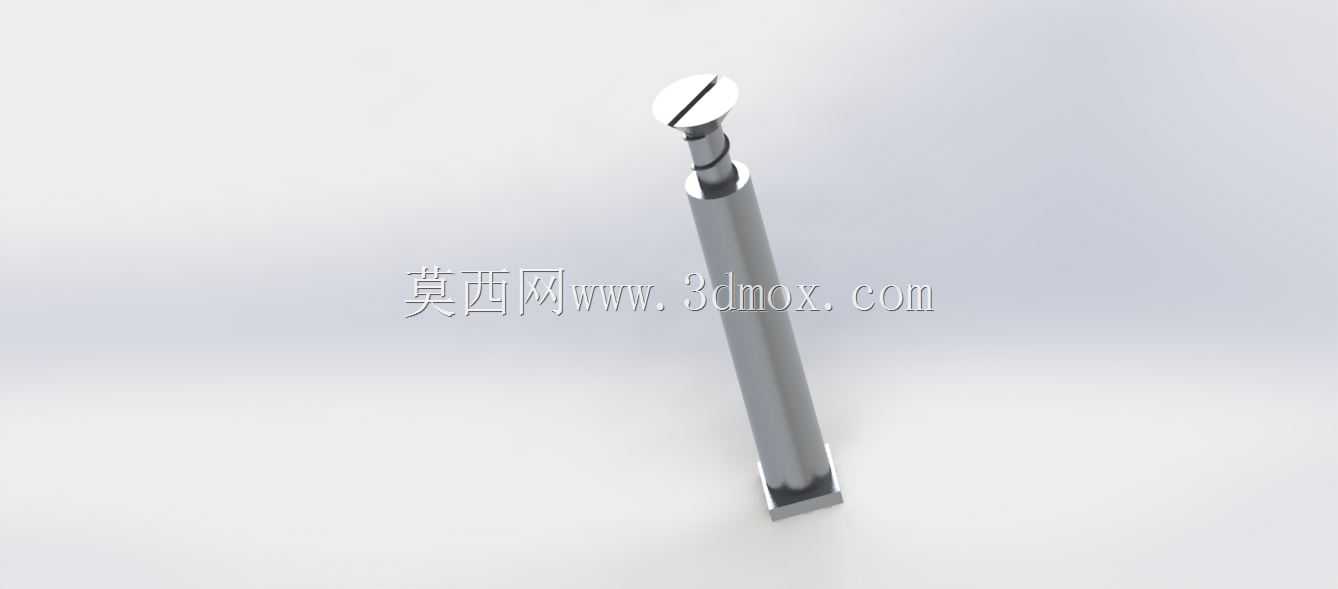

　　从功能上看，开槽螺钉位于组件上部，头部保留一字槽，适合使用普通一字螺丝刀进行操作。螺钉杆部与导向支架之间形成稳定的运动配合，长圆柱导向件承担主要的径向约束，使移动过程不易出现偏摆。底部支架作为安装边界，用于将整个组件固定到设备基板、治具板或其他支撑结构上。设计时需要重点考虑螺钉行程、导向长度、支架固定孔位置以及运动末端是否需要机械限位。若导向段过短，螺钉在伸出较长时会产生悬臂晃动；若支架刚性不足，旋紧力又可能引起支架变形，进而影响重复定位精度。

　　外形布局上，组件整体呈细长立式形态，上部螺钉头直径大于杆部，便于施加扭矩；中部为长直导向区域，外轮廓规则，适合车削或选用标准圆棒加工；底部支架承担承托和连接作用，端面需要保证与导向轴线的垂直度。安装时应先确认底部支架与安装面的贴合状态，再通过螺钉或紧固件将其固定。若用于频繁调节的设备，建议在配合面之间保留合理间隙，并根据载荷情况选择润滑或表面处理方式，避免长期旋拧后出现卡滞、磨损或咬死。

　　建模思路方面，螺钉头部的一字槽、杆部台阶以及端部结构都需要按照真实装配关系表达，不能只做外观拉伸。导向支架与螺钉之间应明确同轴关系，圆柱面配合、端面接触和运动方向需要在装配约束中体现。底部支架的折边或支撑面要反映实际受力路径，尤其是螺钉受到轴向推力时，力会通过导向件传递到底部安装座，再扩散到设备基体。因此，支架壁厚、折弯半径、固定点间距以及螺钉轴线到安装面的距离，都会影响整体刚度。

　　在设备选型和结构复用中，这类组件并不适合承受大载荷或高速运动，它更偏向轻载、低速、人工调节的场景。比如通讯工装中用于压紧小型模块，检测治具中用于推动定位销，实验平台中用于调整挡块位置，或者在小型自动化设备里作为简易张紧、支撑和限位部件。若需要提高运动精度，可将普通滑动配合改为衬套导向；若需要读出位移量，可在支架侧面增加刻度；若需要防止松动，可配合弹簧垫圈、尼龙锁紧件或增加紧定结构。

　　三维结构表达时，应保留螺钉从支架中伸出和收回的运动关系，使设计者能够直观看出行程范围内是否与周边零件发生干涉。细长杆部在完全伸出状态下的稳定性尤其需要检查，底部支撑区域不能只按视觉效果处理，而应结合接触面积和受力方向判断。对于需要加工落地的场景，还应进一步补充螺纹规格、导向孔公差、表面粗糙度、材料和热处理要求。当前模型把螺钉移动、导向支撑和安装连接三个核心要素集中在同一组件中，适合作为小型调节机构设计、五金紧固件运动演示以及工装夹具结构方案参考。
