实验室玻璃管固定支架装置

　　这套装置面向化学分析、理化检测、教学实验和小型试剂反应场景，核心作用是把细长玻璃管稳定约束在直立工作姿态，避免手持操作带来的晃动、烫伤、试剂滴落或管口偏移。实际台面上，玻璃管常承担冷凝回流、气体导出、液体导流、微量反应观察等任务，管体本身壁薄、质脆、表面光滑，不能承受侧向夹紧力，因此支撑结构不能照搬金属管件的抱箍思路，而要通过局部托持和侧向限位共同完成固定。

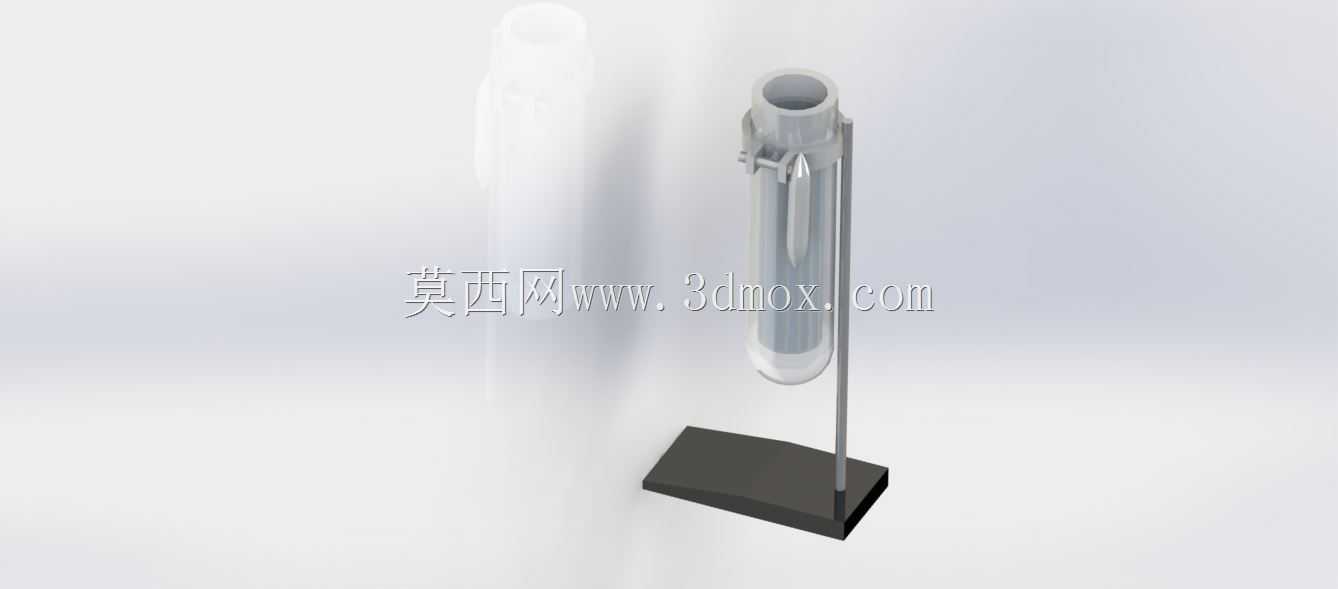

　　模型中黑色矩形底板承担整机承载，底面平整，可直接放置在实验台、通风橱操作面或仪器旁的预留区域。底板采用较大的平面轮廓，重心压低，立杆受偏载时不易翻倒；立杆从底板一侧竖直伸出，靠近底板边缘布置，给玻璃管下方留出观察和接液空间。玻璃管并不与立杆完全贴合，而是通过上部夹持件和下部承托关系保持位置：上部金属夹片环抱管体外侧，接触范围控制在管壁局部区域，夹紧力以限制水平位移为主，不追求大压力锁死；下部则利用管端膨大结构或配套托座承受轴向重量，使玻璃管主要处于“被托住”而非“被夹住”的状态。

　　从结构设计角度看，细长玻璃管的失效多来自弯曲应力和局部接触应力。装置把支撑点布置在管体上半部，使下方长段保持可视、可接管路、可受热的工作空间；同时夹片位置避开管口、磨口和薄壁突变区，降低应力集中。立杆与夹片之间设置可调连接关系，实验人员可根据玻璃管长度、加热位置、冷凝水接口方向调整夹持高度。夹片开口方向朝向操作侧，装拆时不需要让整根玻璃管沿轴向长距离穿过复杂框架，这对连接了胶管、塞子或测温元件的现场工况尤其重要。

　　外形边界上，底板长宽按台面稳定放置确定，宽度足以覆盖立杆受力后的倾覆投影，长度方向则不过度占用操作台。立杆高度与玻璃管悬伸长度匹配，既保证夹持有足够力臂，又避免支架过高造成整体重心上移。玻璃管中心线相对立杆保持小间距，这个间距一方面给夹具旋钮、侧向导流管和手部操作留出空间，另一方面缩短偏载力矩。装置前方无遮挡横梁，观察者可直接看到管内液面、气泡、沉淀或冷凝状态；后方立杆不参与密封，也不接触试剂，主要承受弯矩。

　　在实际使用中，这类支架常与酒精灯、电热套、滴定装置、气体发生瓶或冷凝系统配合。玻璃管下端若需要插入胶塞、连接软管或伸入接收瓶，支架的垂直定位能保证管口对中；若实验过程需要拆卸清洗，松开侧部夹持件后即可向上取出管体，底板和立杆仍留在原位，恢复装配时定位关系明确。底板表面承担防滑和耐轻微泼溅的作用，边缘做实体加厚处理，搬运时可整体端持。

　　建模时需要重点表达三类配合关系：一是底板与立杆的竖向固定，立杆根部应嵌入或锁紧在底板上，不能只做视觉贴合；二是夹片与玻璃管之间的非过盈接触，夹片形状应体现环抱而非压溃；三是玻璃管下端承托与管体轴线的同轴关系。玻璃部分采用透明薄壁特征，端部开口、壁厚和内腔过渡要保持连续，金属支架则突出杆体、夹片、旋钮和底座的实体层次。对于结构选型人员来说，该模型可用于核对实验台布置空间、玻璃管装拆路径、夹具开度以及支架稳定性，也可作为实验室辅助工装设计时的参考结构。
