室外变电站中压进出线门型构架结构

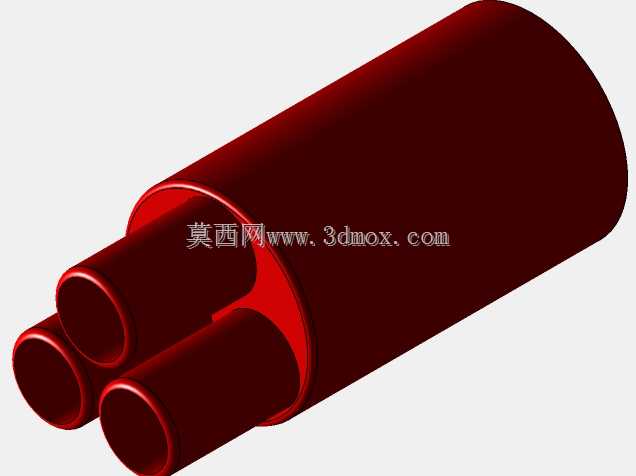

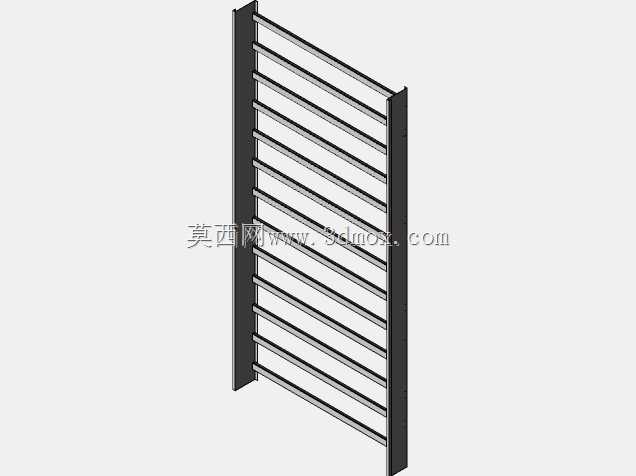

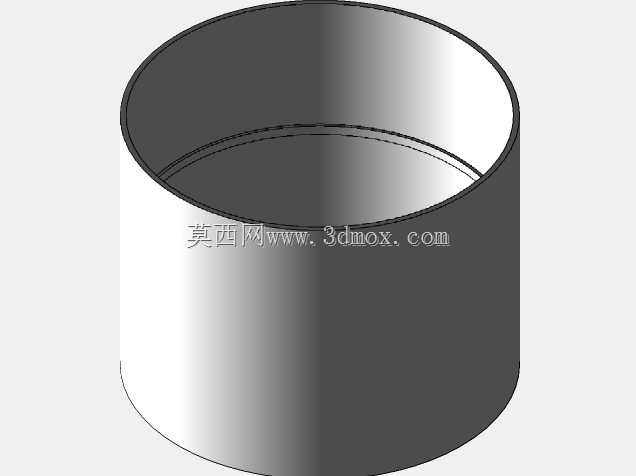

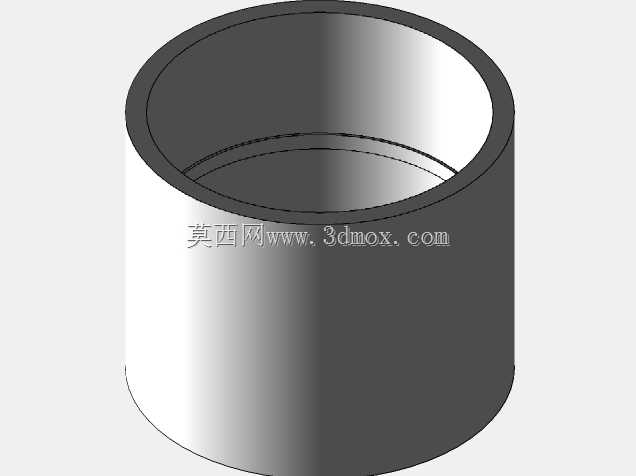

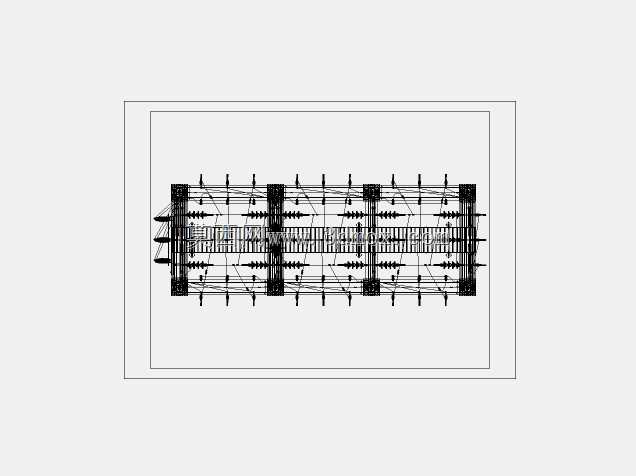

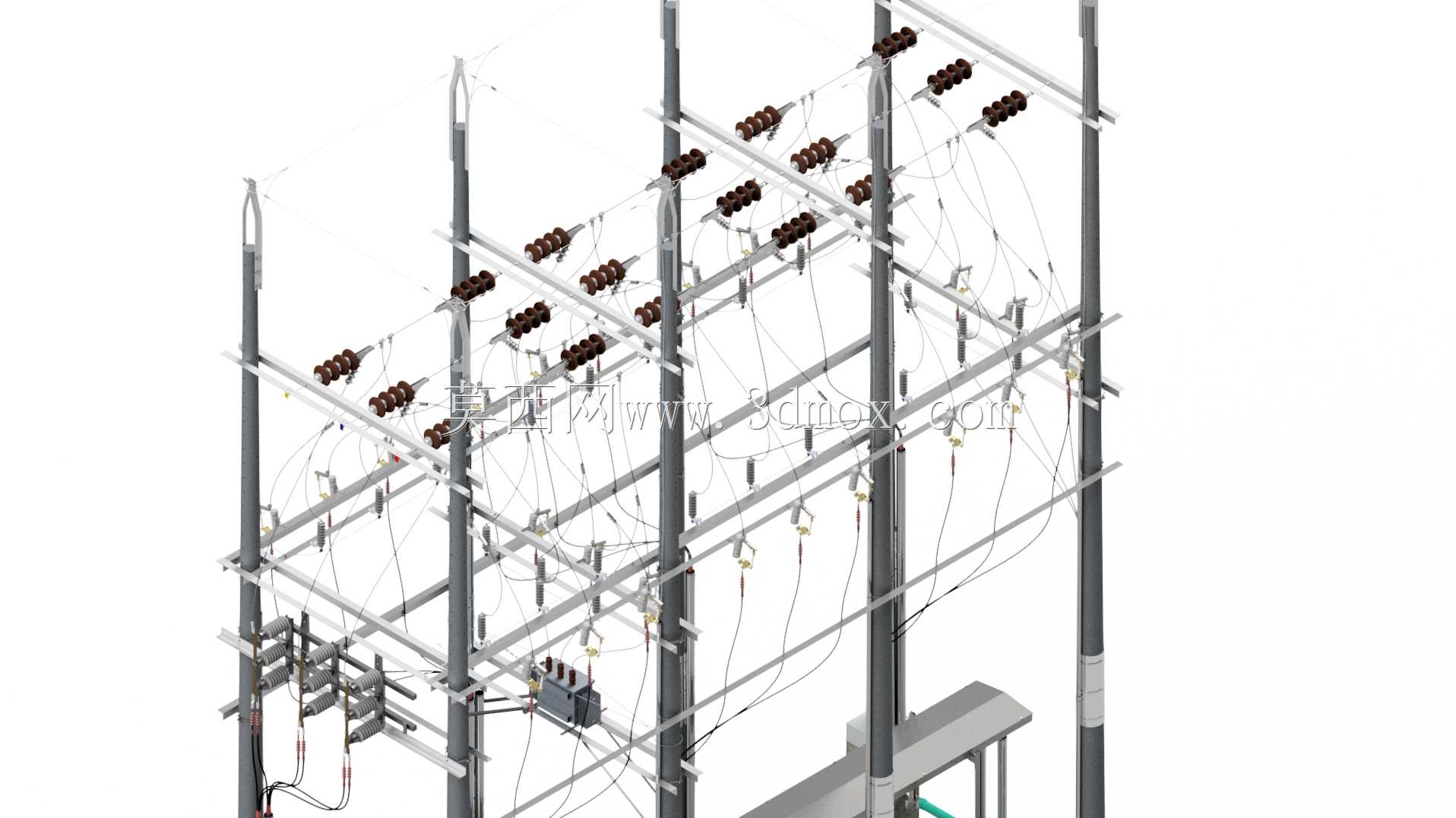

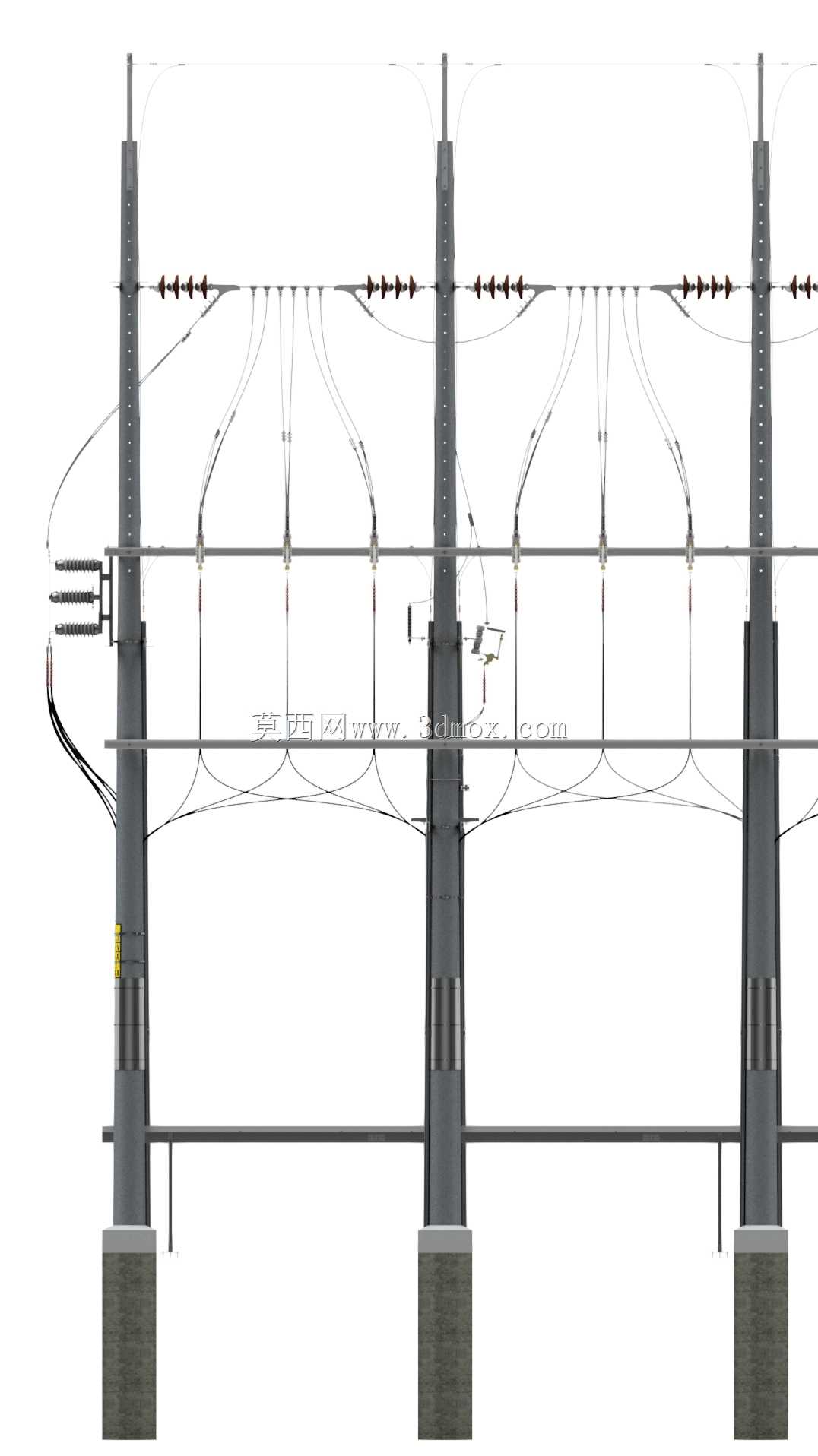

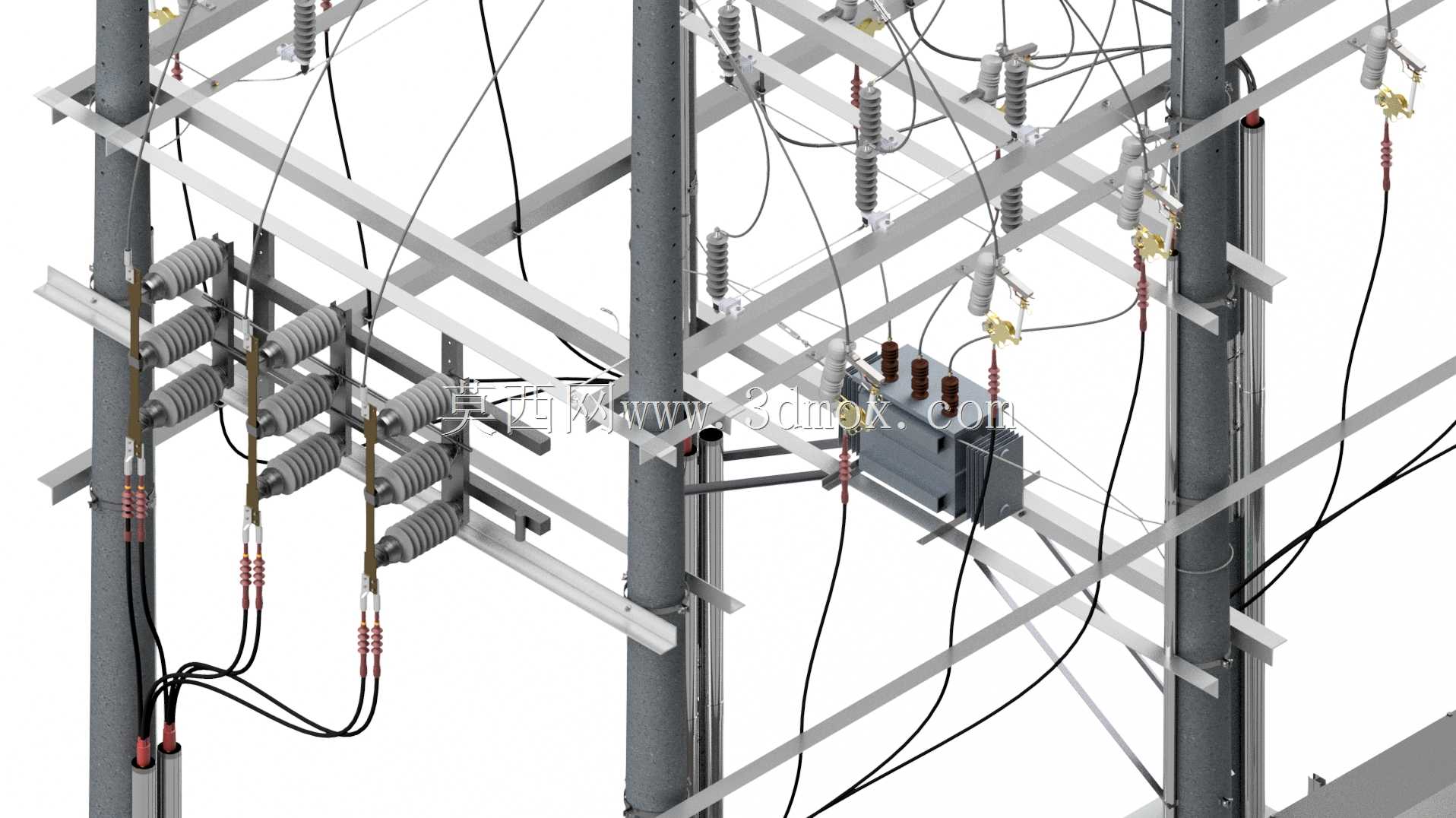

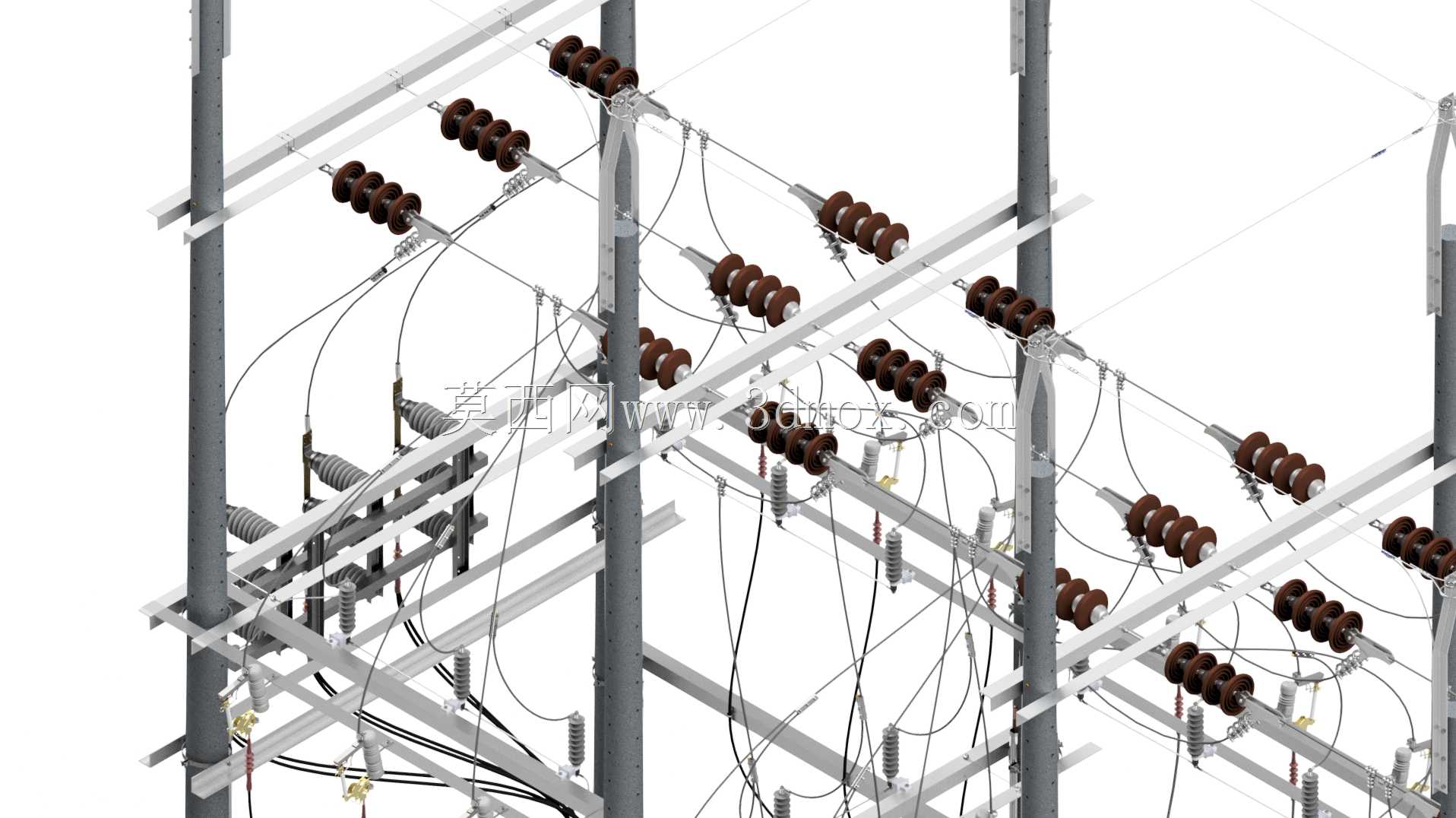

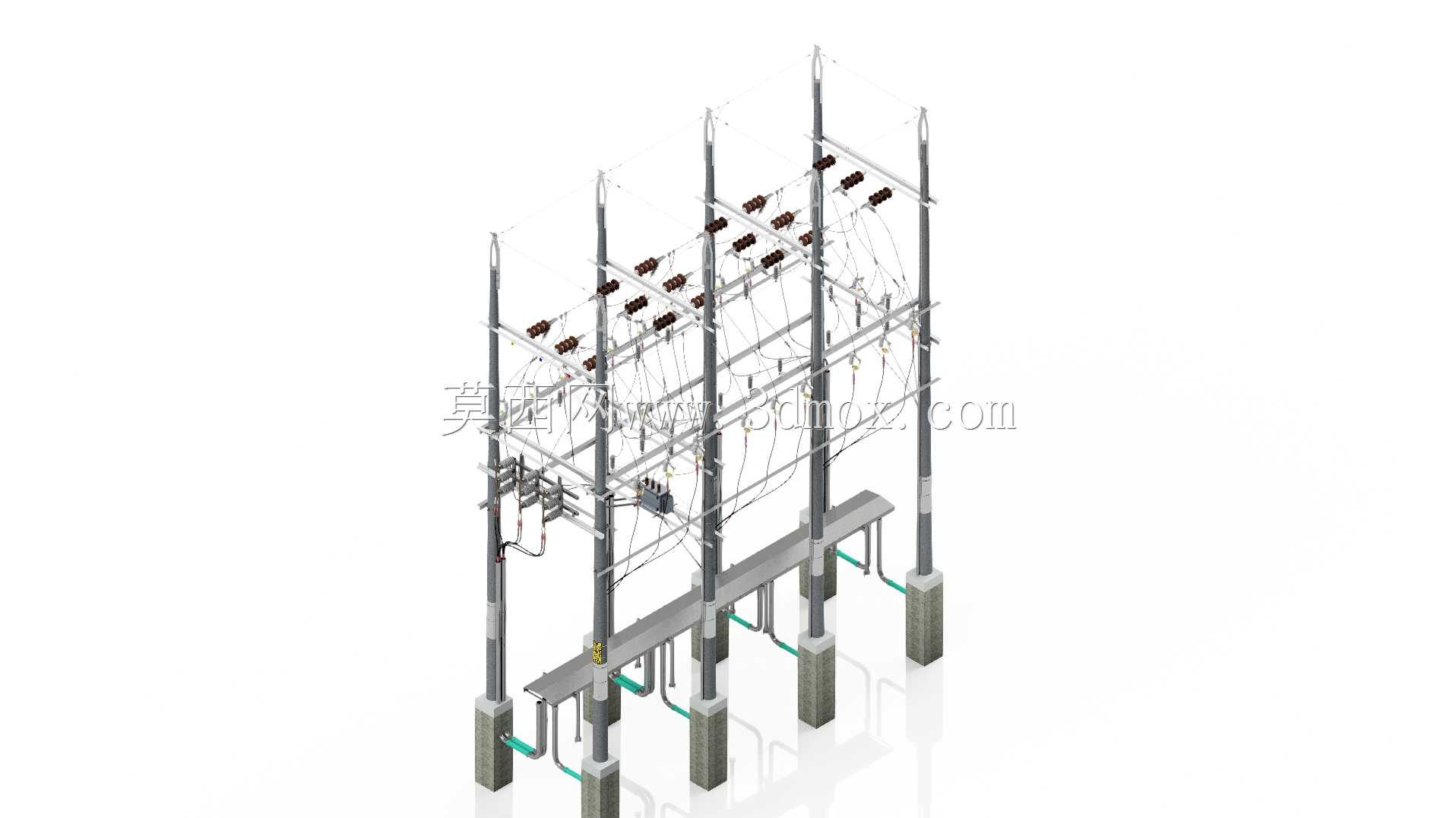

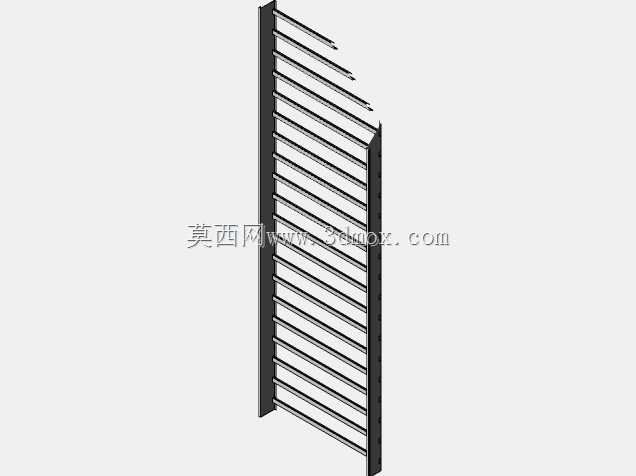

　　这套三维结构还原的是户外变电站中压配电区域的门型进出线构架，是敞开式中压配电装置的核心支撑载体，主要应用于35kV及以下电压等级的户外变配电站场，承担中压线路进线、母线分段、出线间隔的支撑与绝缘隔离功能，在县域变电站、工矿企业自备变配电站、新能源并网升压站的中压侧布置中应用十分广泛。从实际工程场景来看，这类构架直接决定了中压配电装置的安全净距，是户外变配电设计中土建与电气配合的核心节点，建模时需要严格匹配带电体之间、带电体对接地构件、带电体对运维检修通道的安全距离要求，避免后续施工完成后出现绝缘距离不足的隐患。

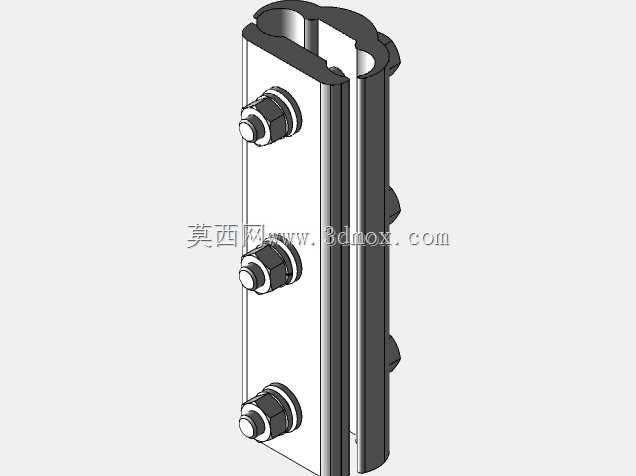

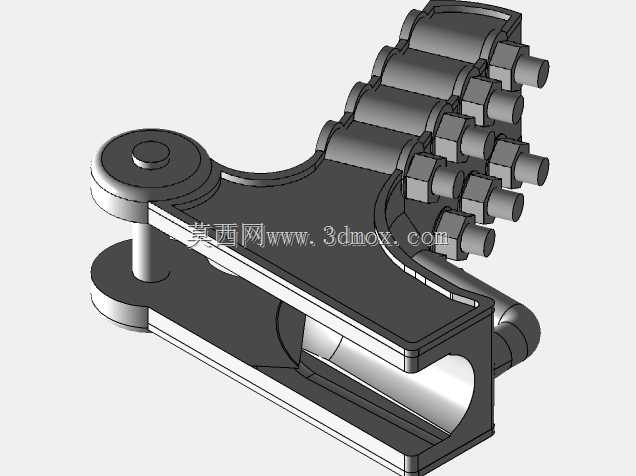

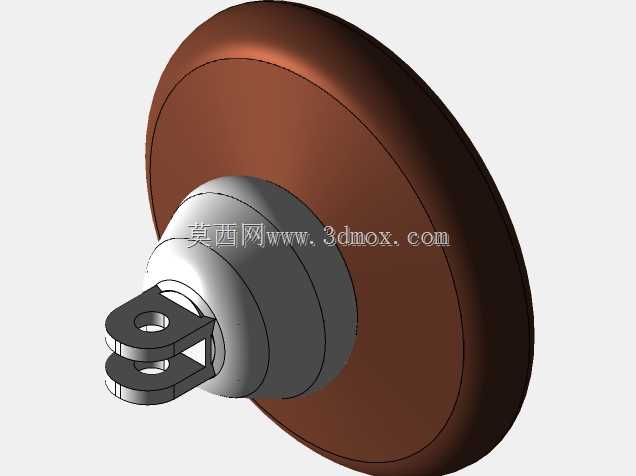

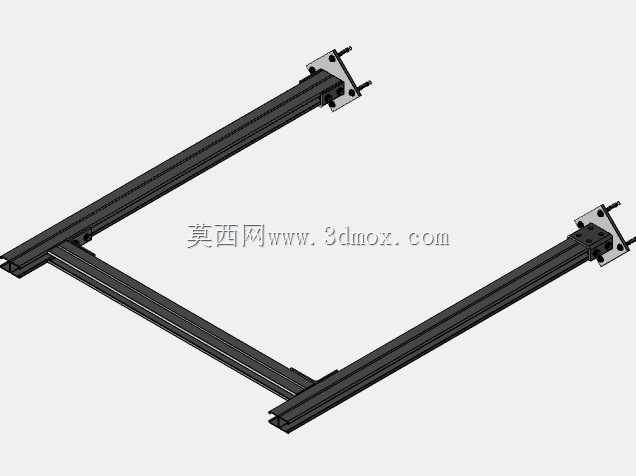

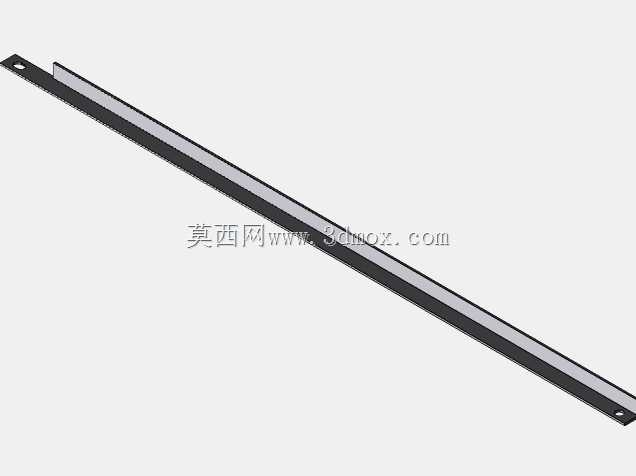

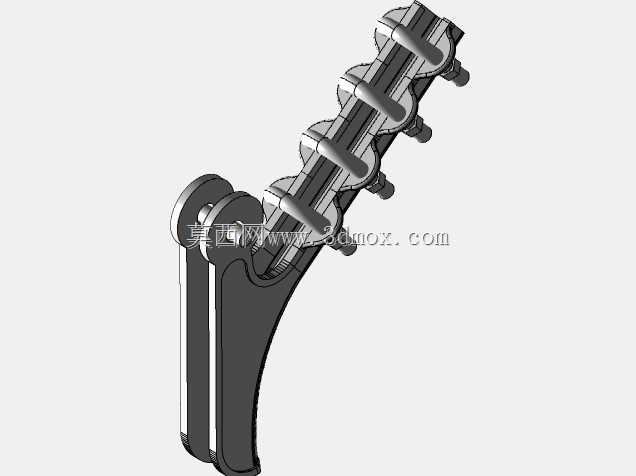

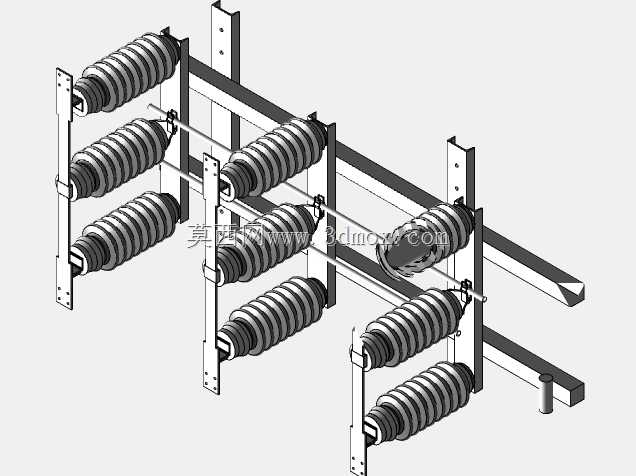

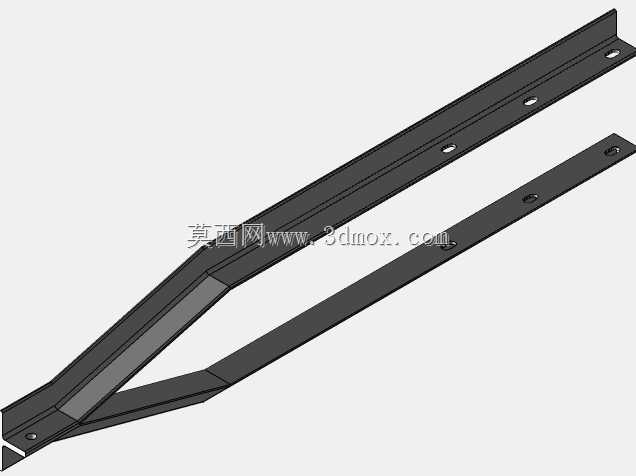

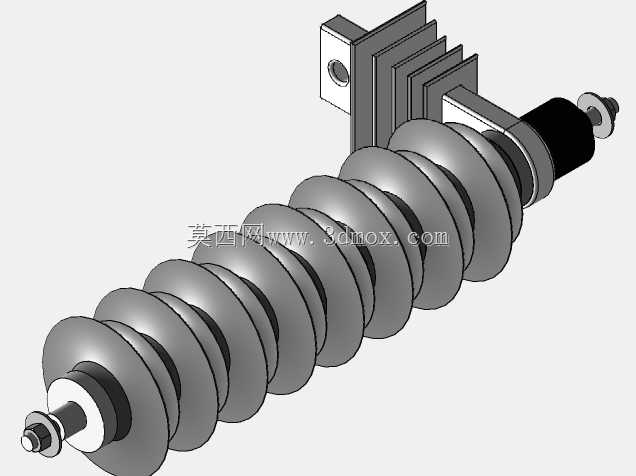

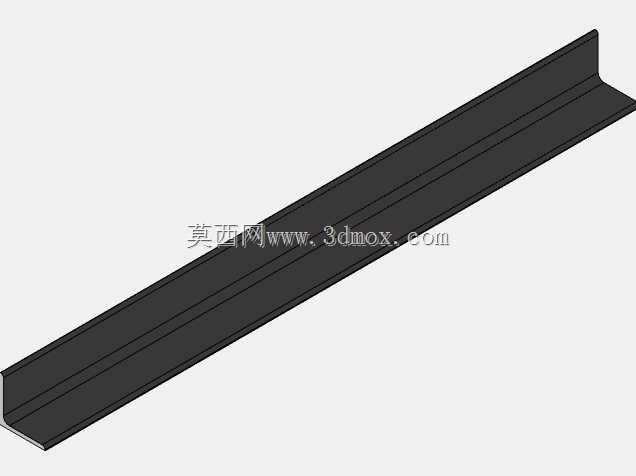

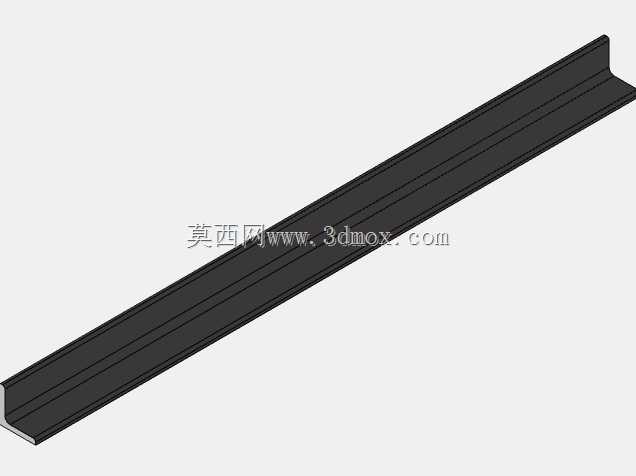

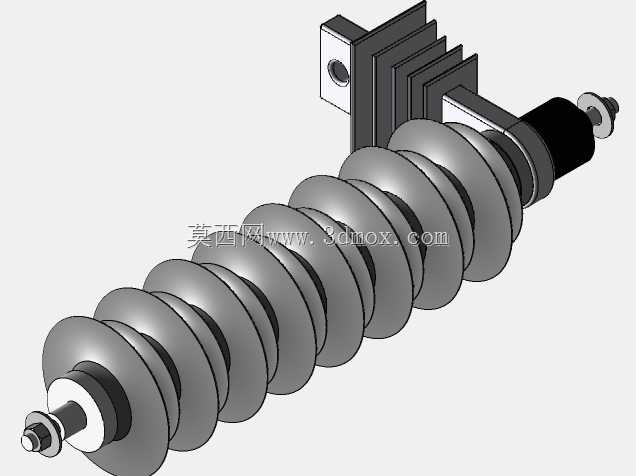

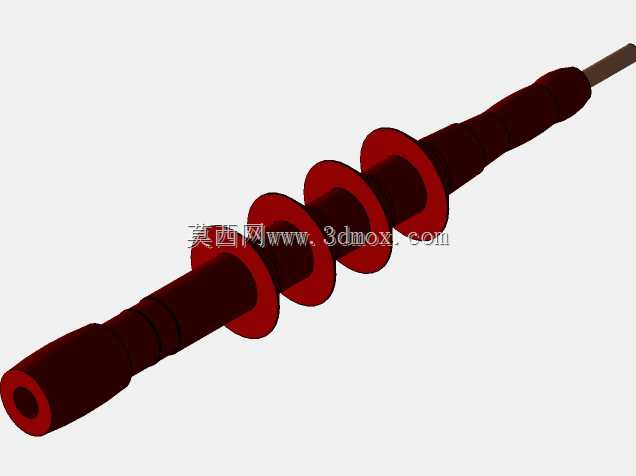

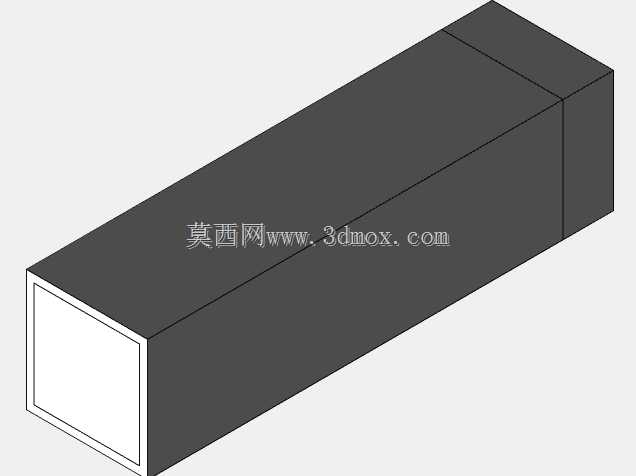

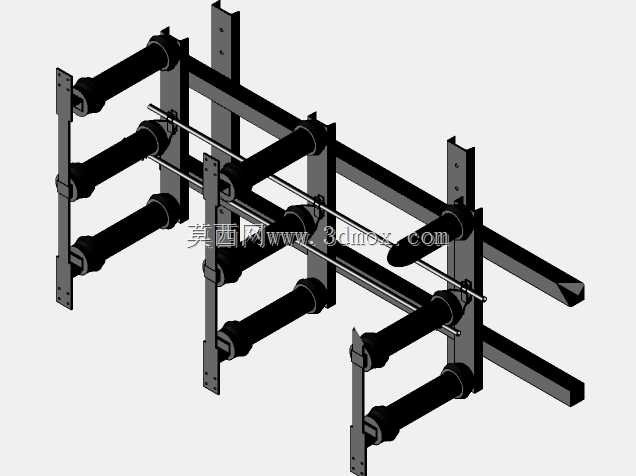

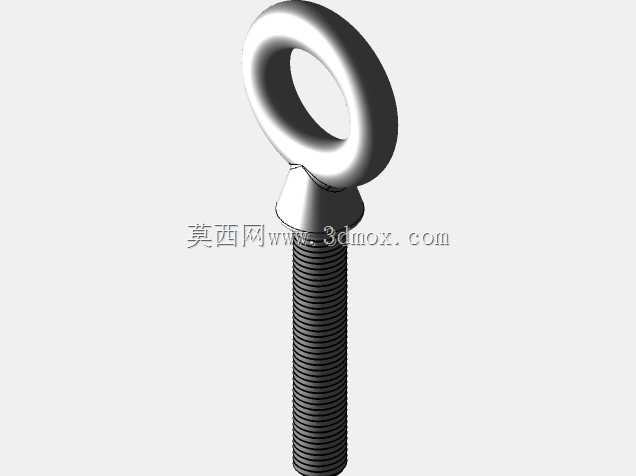

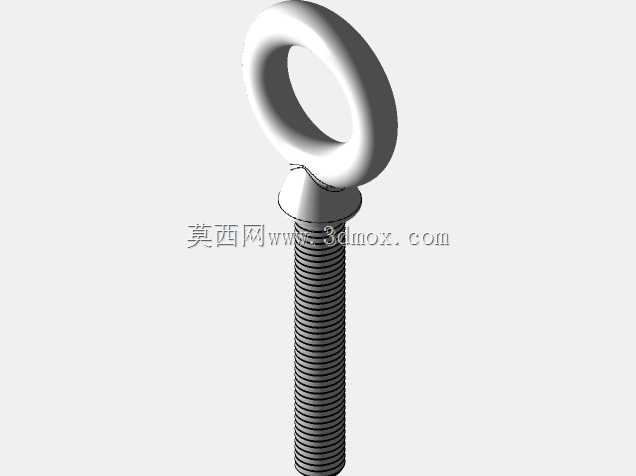

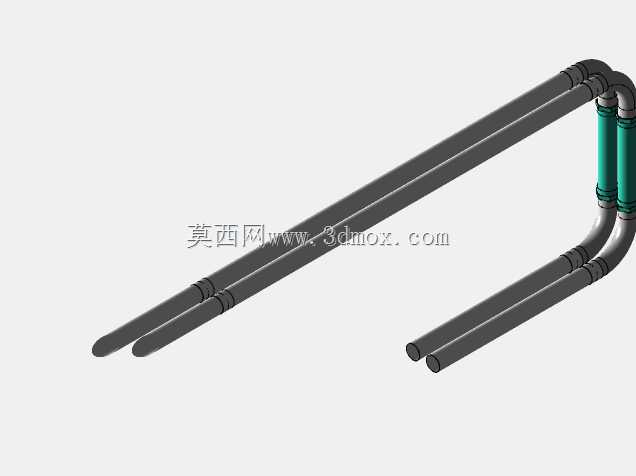

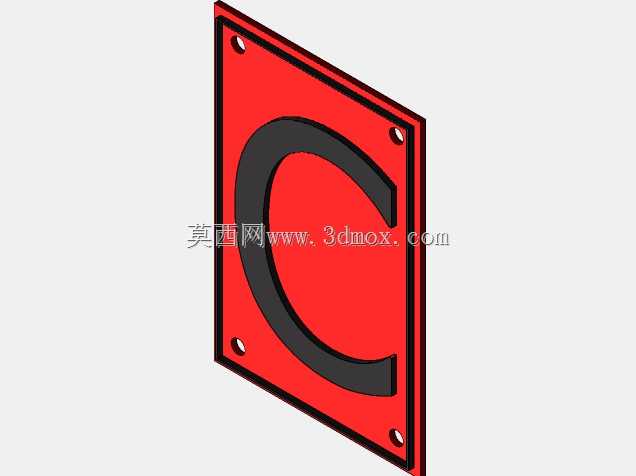

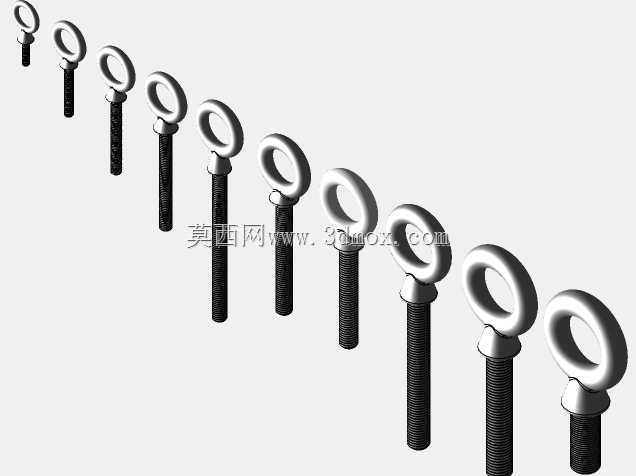

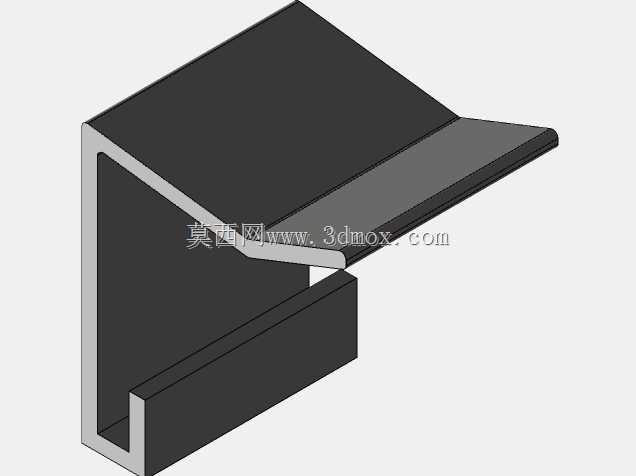

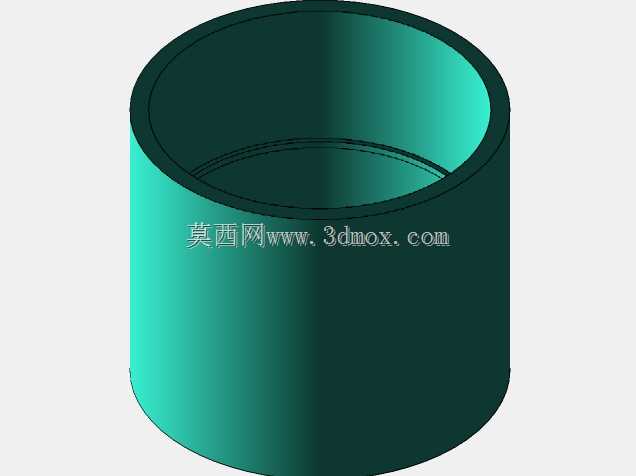

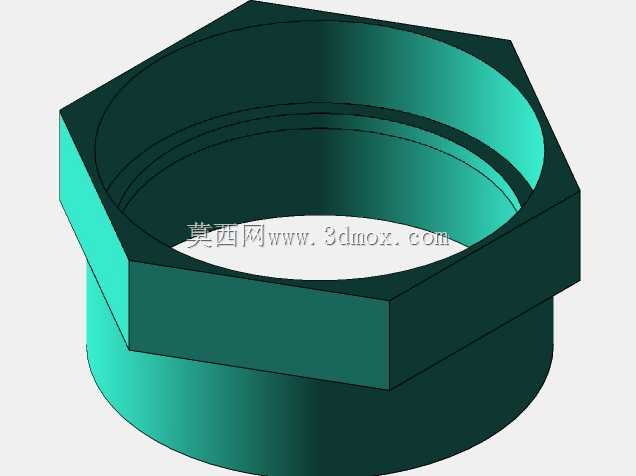

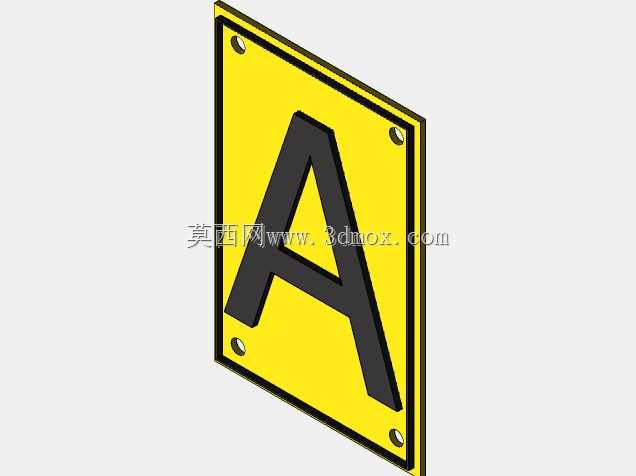

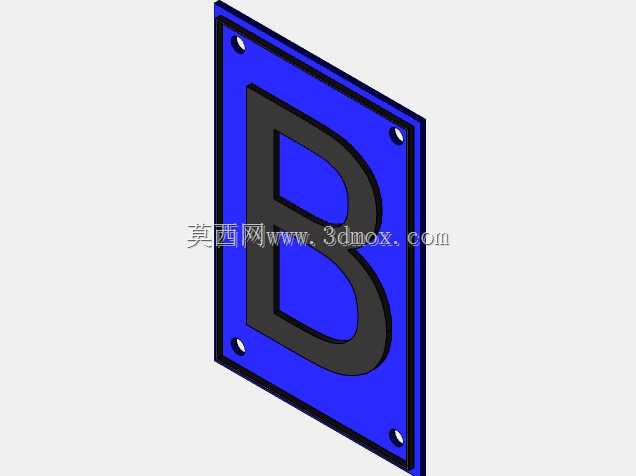

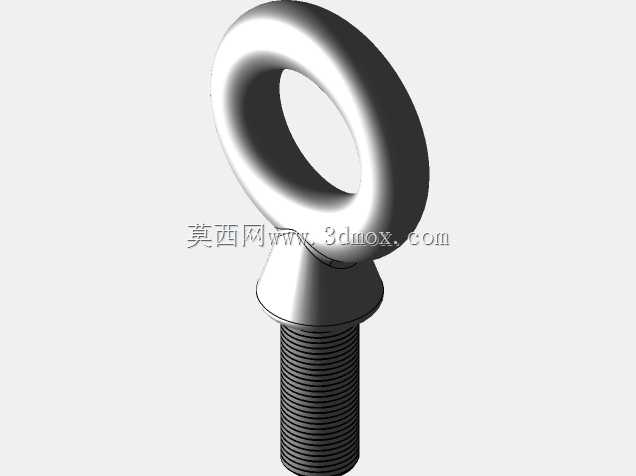

　　从结构组成来看，整套构架采用等径水泥电杆作为主立柱支撑，立柱顶部通过横向钢梁架设母线支撑梁，梁体上按照相序排列固定多组瓷质绝缘支柱，每组绝缘子对应一相导电回路，进出线通过耐张线夹固定在绝缘子端部，通过软母线实现不同间隔之间的电气连接。建模过程中对绝缘子的伞裙结构做了等比例还原，瓷件的伞裙间距、伸出长度完全参照户外防污型绝缘子的实际尺寸设计，能够满足中等污秽等级区域的爬电距离要求，避免雨雾天气下发生沿面闪络。构架上还预留了避雷器、电压互感器的安装挂点，对应位置的横梁做了局部加强处理，能够承载设备自重与风载荷带来的附加弯矩，不需要额外增设独立支撑柱，减少了站场的占地面积。

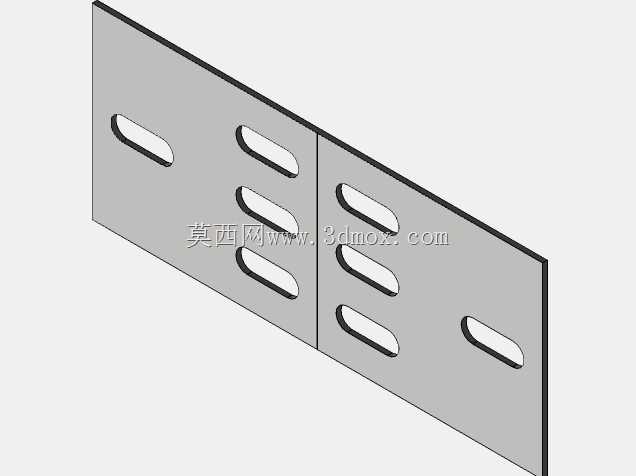

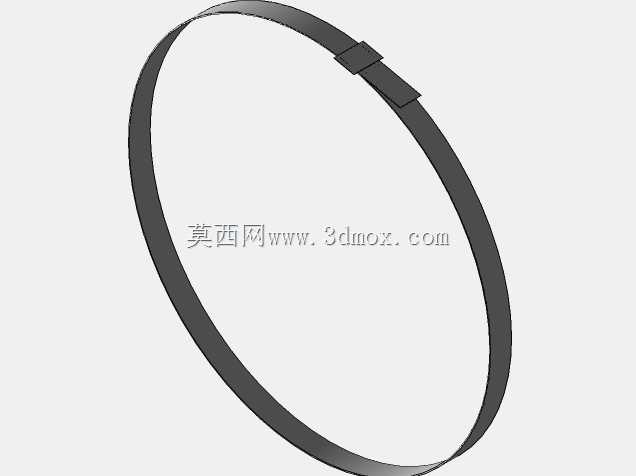

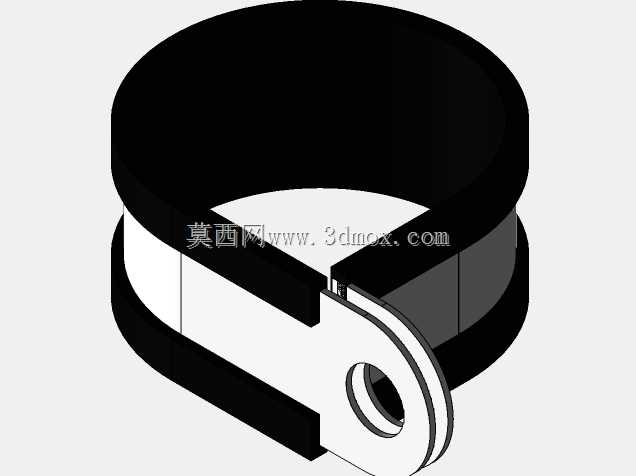

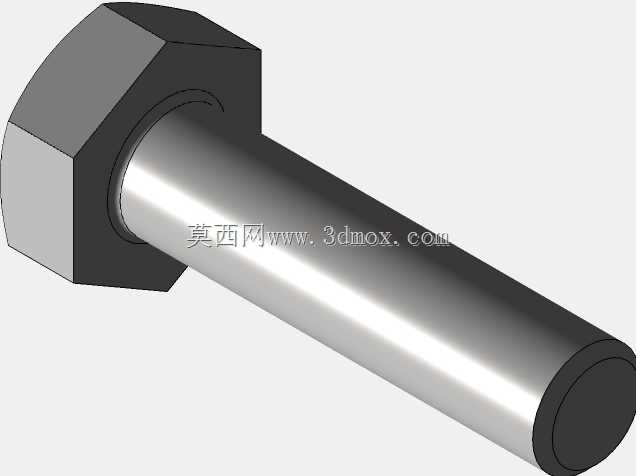

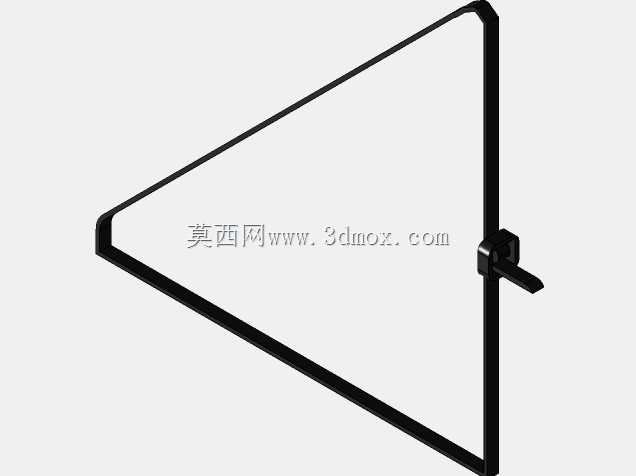

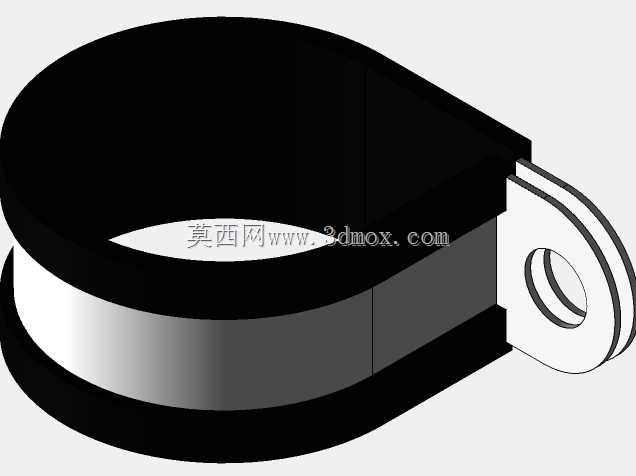

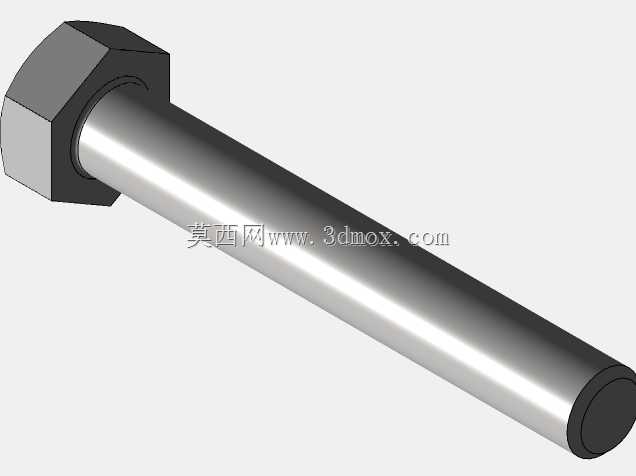

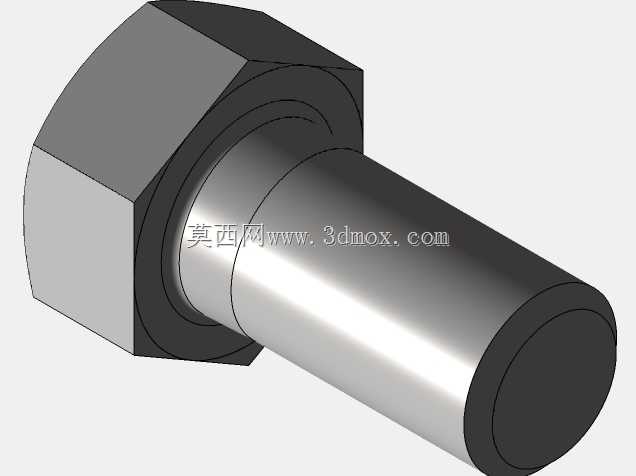

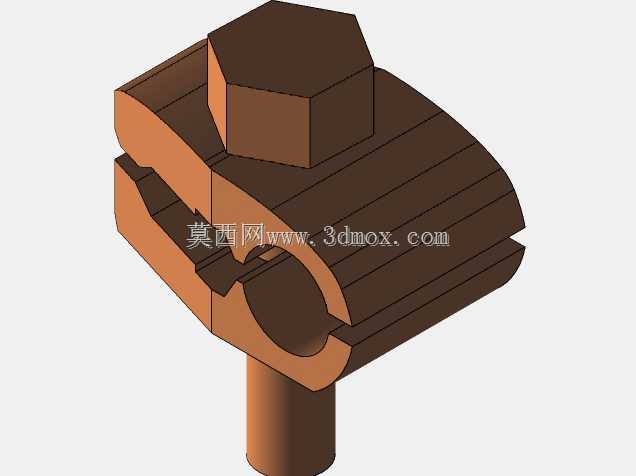

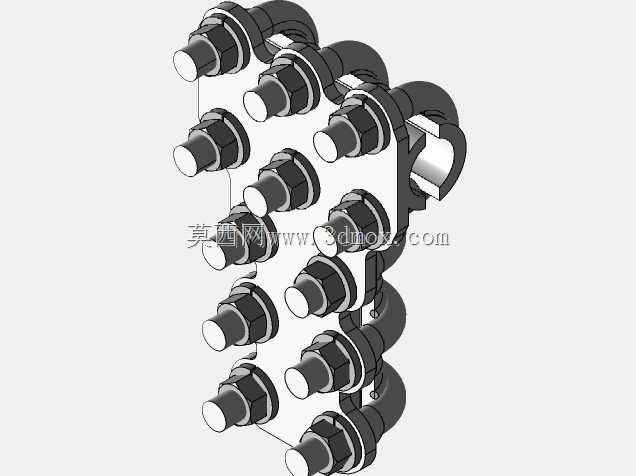

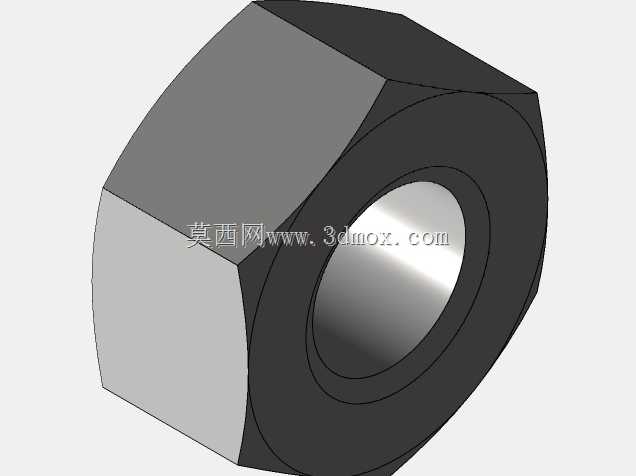

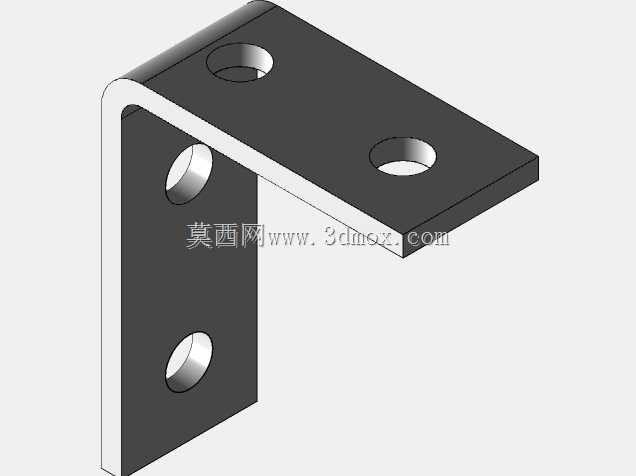

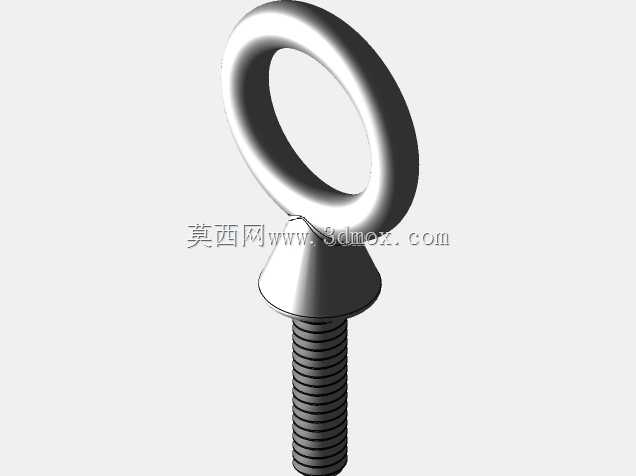

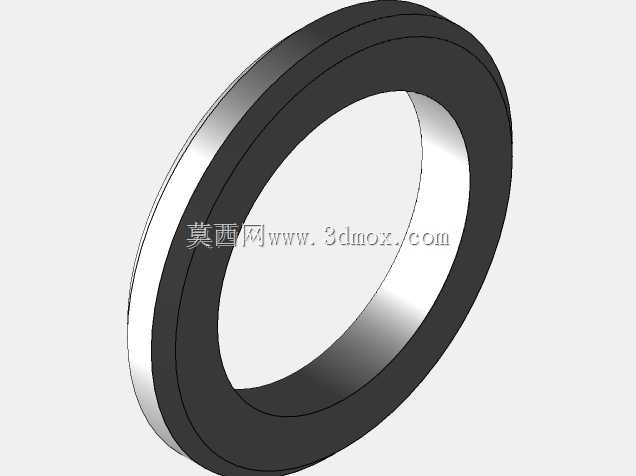

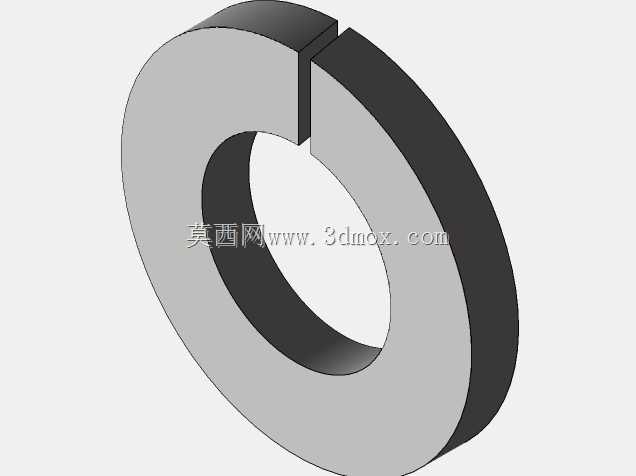

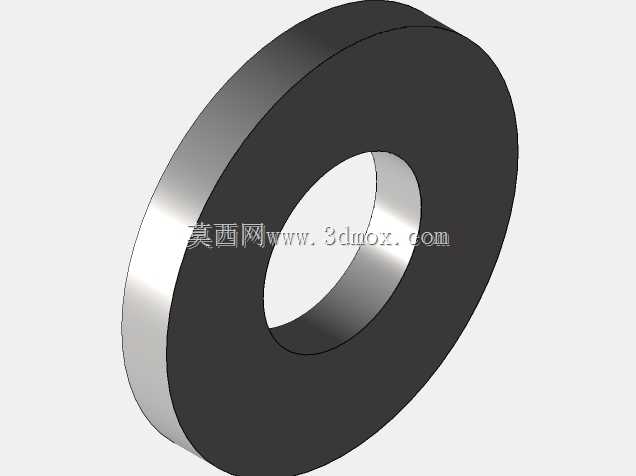

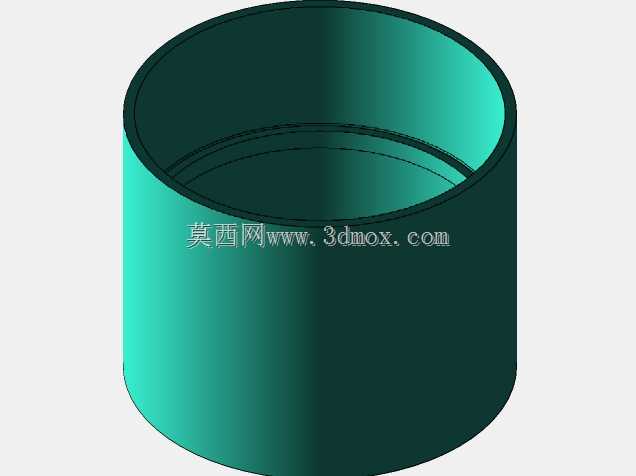

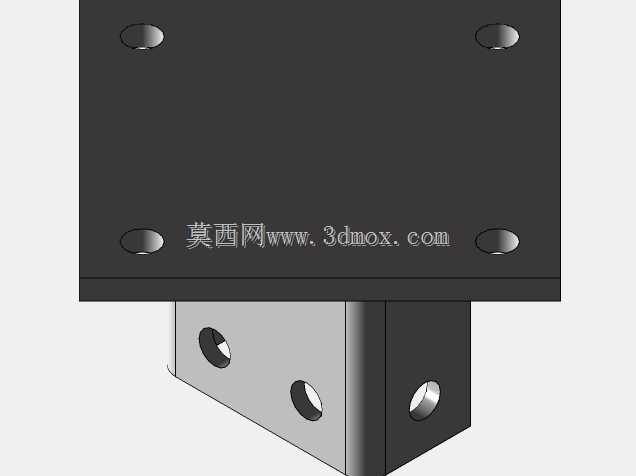

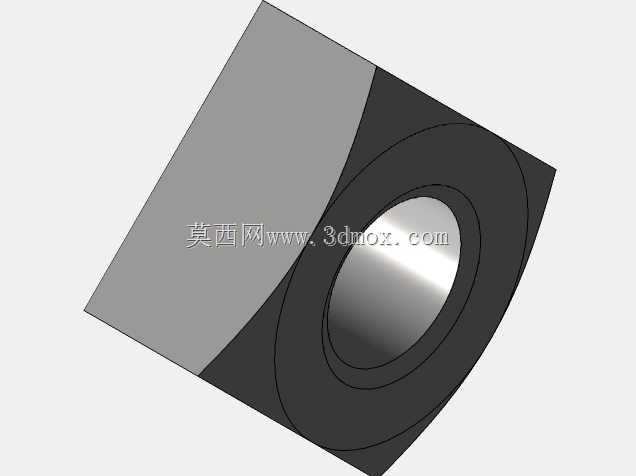

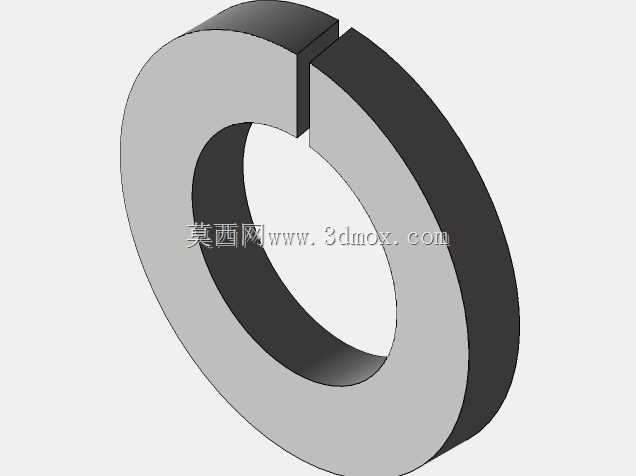

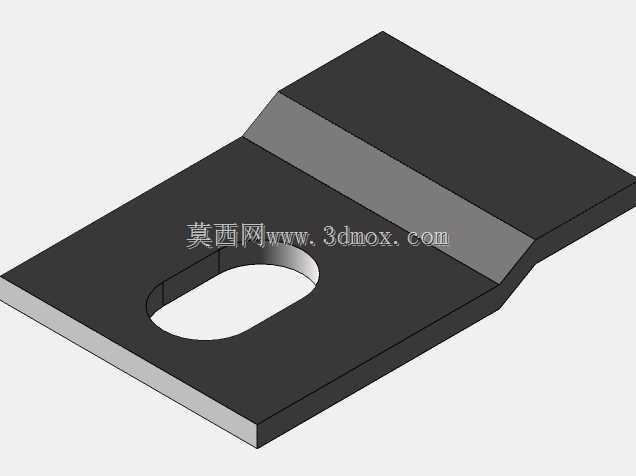

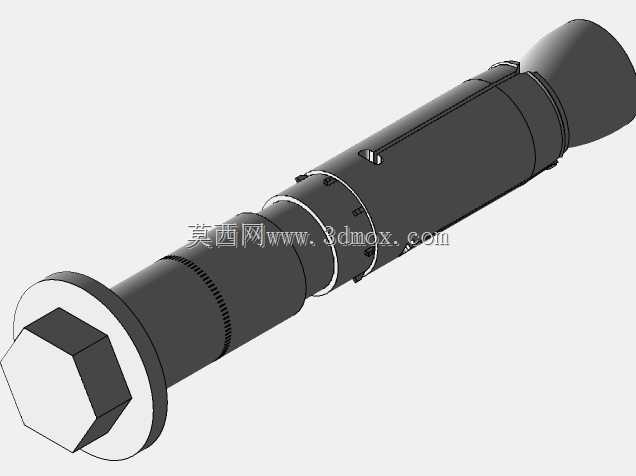

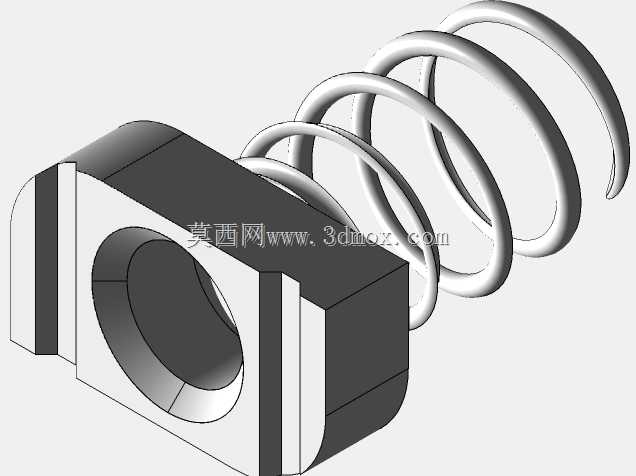

　　设计思路上完全贴合户外敞开式配电装置的布置逻辑，主立柱的埋深参考了常规冻土深度与地基承载力要求，柱脚位置设置了接地引下线的固定结构，所有金属构件之间都预留了电气连通的接地点位，保证整个构架的接地电阻满足规程要求。横梁与立柱的连接采用抱箍固定结构，建模时还原了抱箍的圆弧贴合面、紧固螺栓的排布位置，现场施工时不需要在立柱上打孔焊接，能够直接通过紧固件完成装配，降低现场施工的焊接工作量，也避免了焊接部位防腐处理不到位带来的锈蚀隐患。相间距离按照中压系统的最大过电压水平核算，不同相的带电部分之间预留了足够的检修操作空间，运维人员在地面进行倒闸操作、测温巡检时，不会进入带电体的危险距离范围。

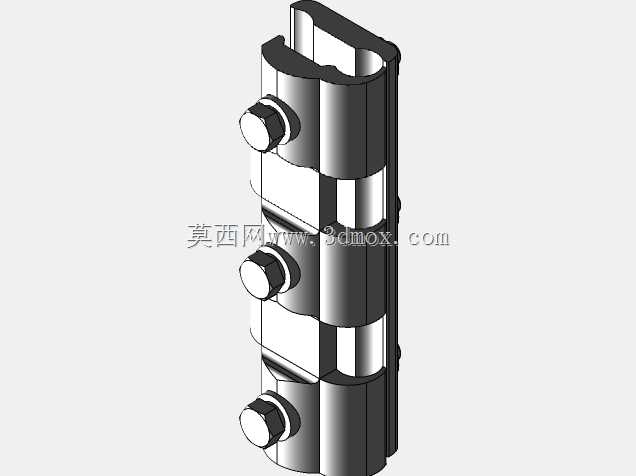

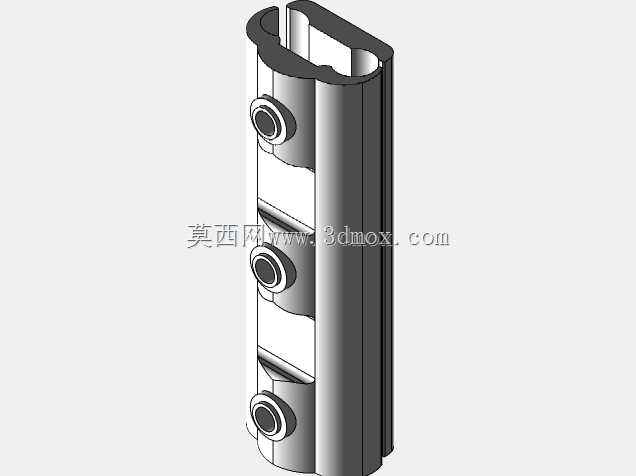

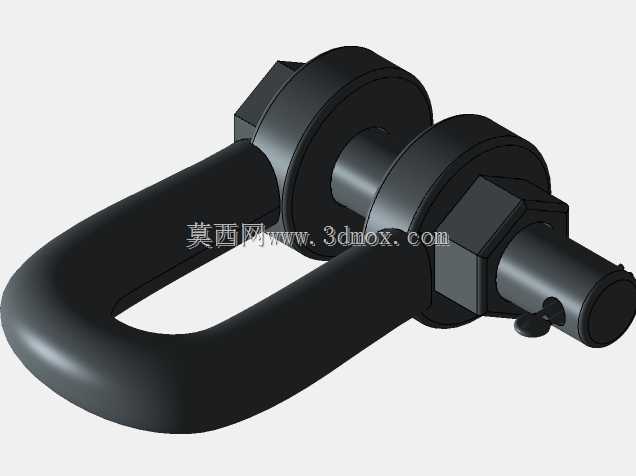

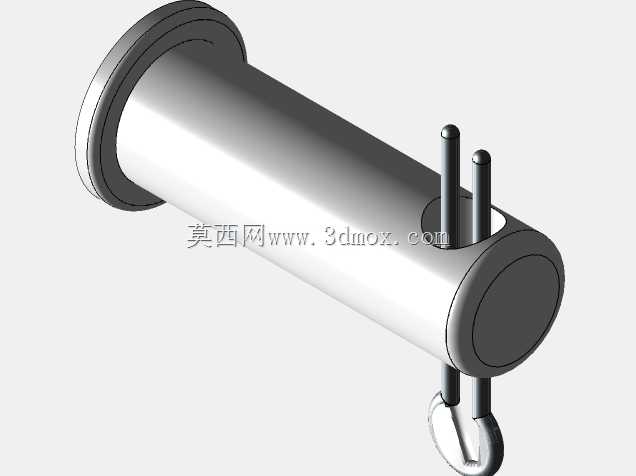

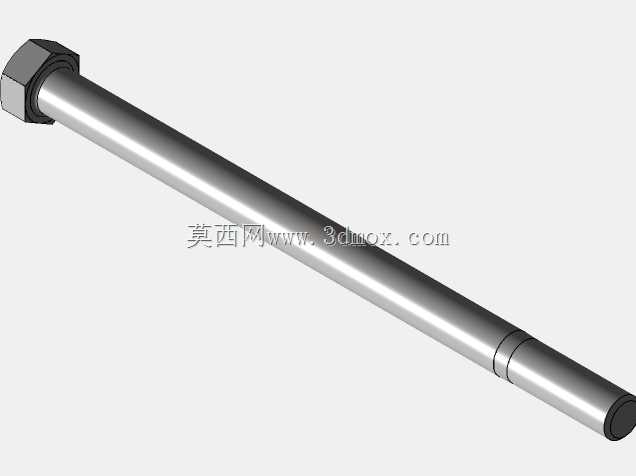

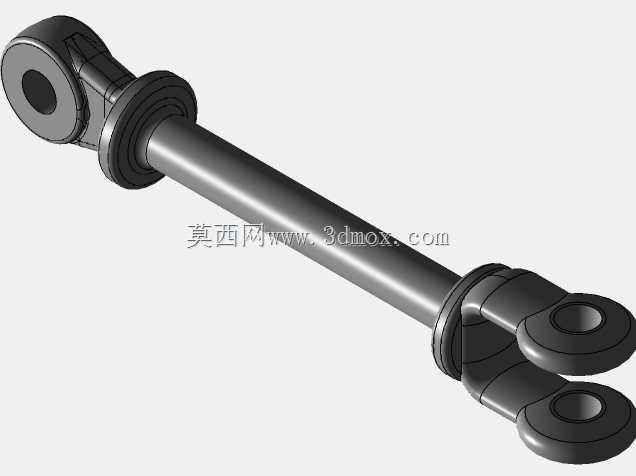

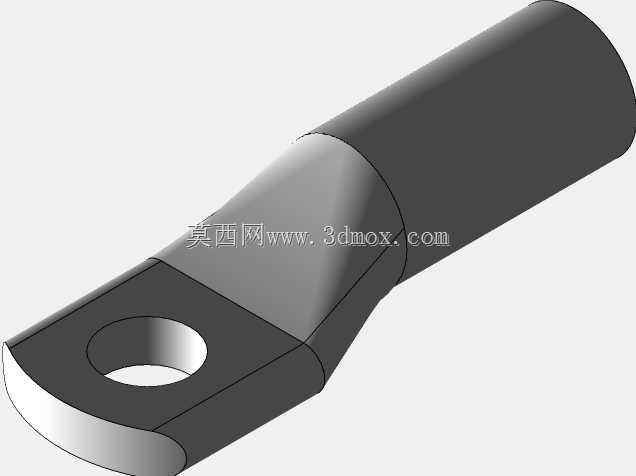

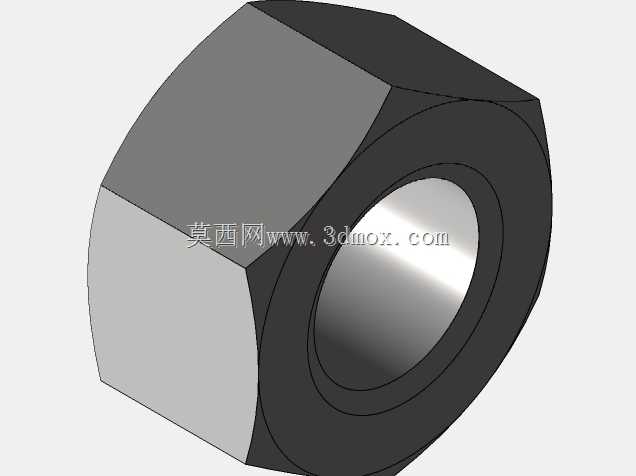

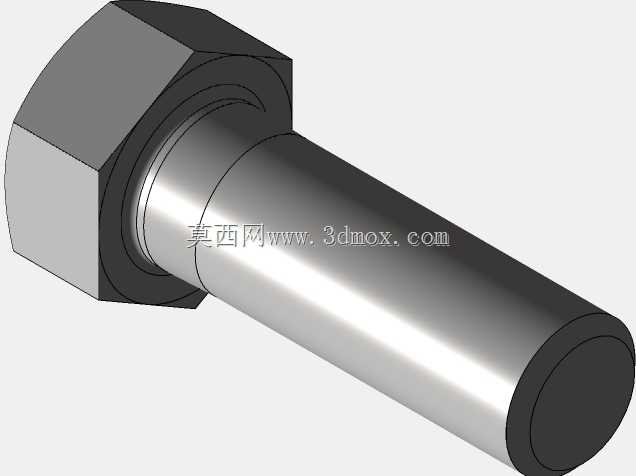

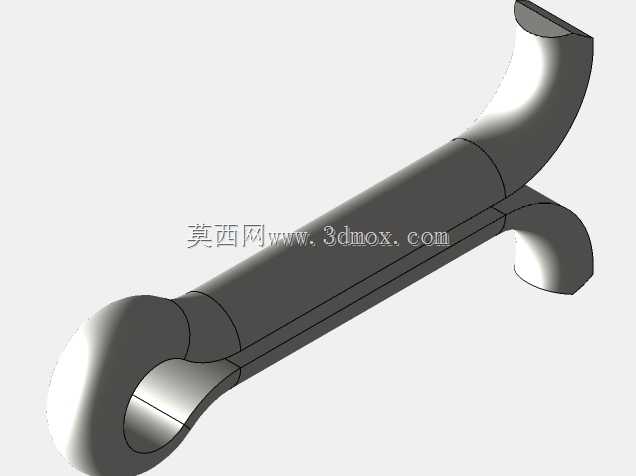

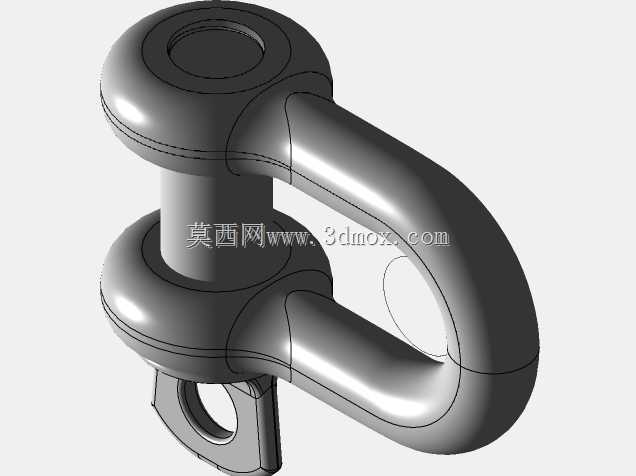

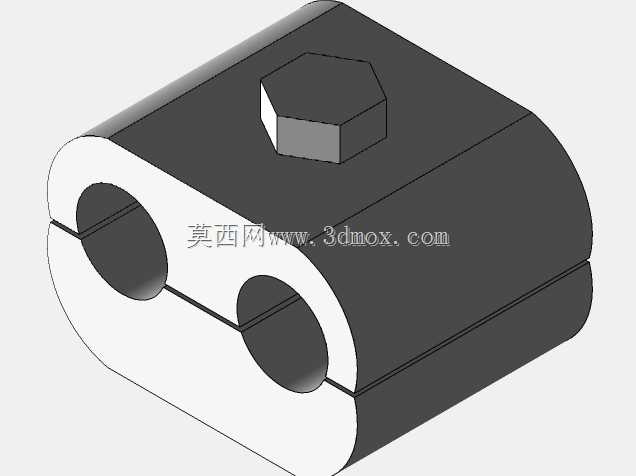

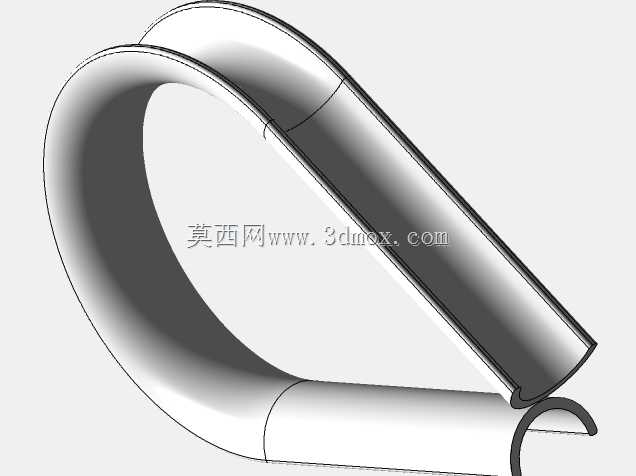

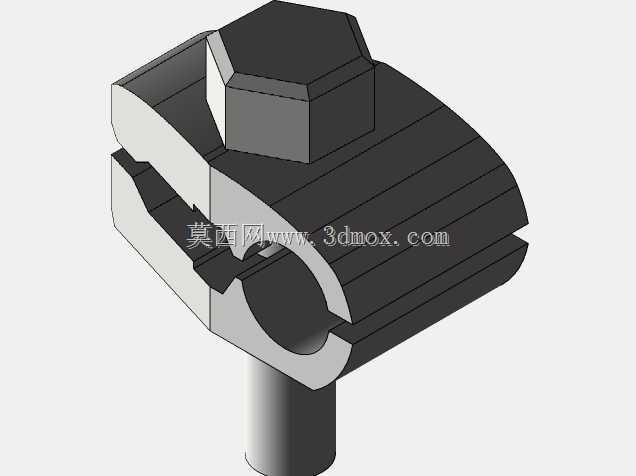

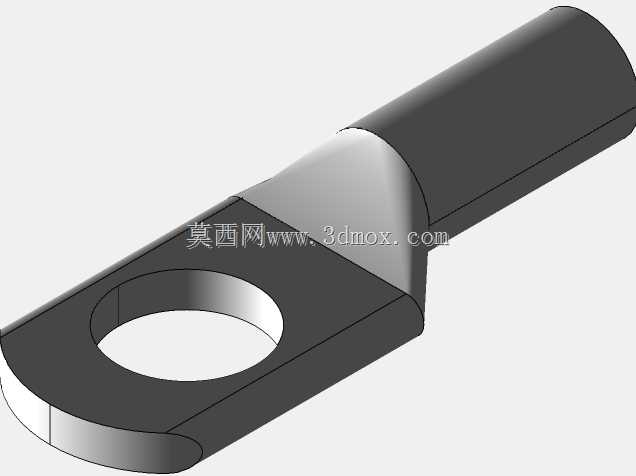

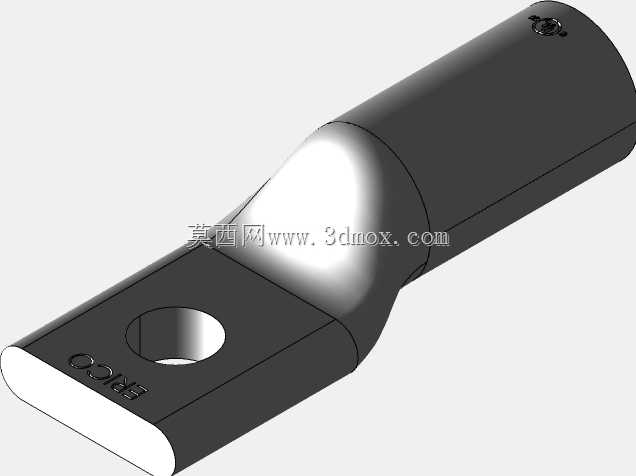

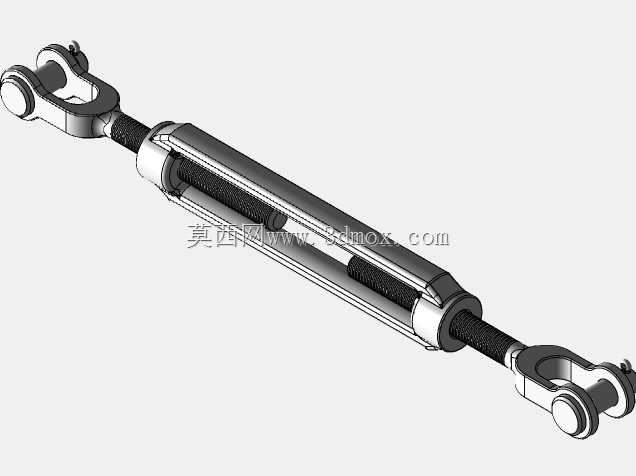

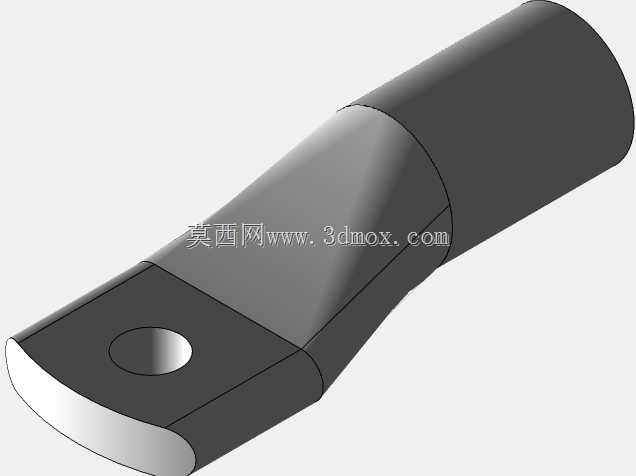

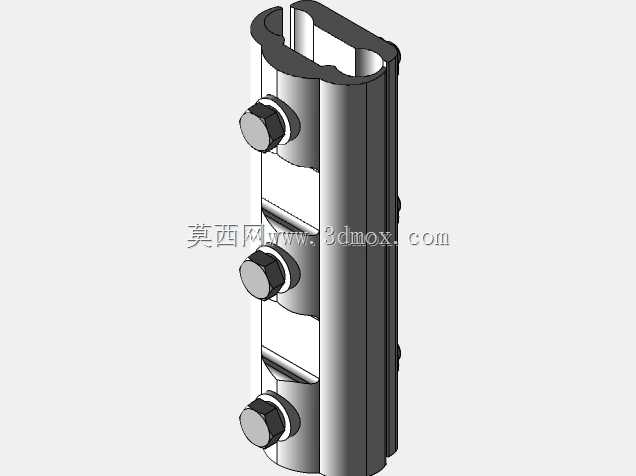

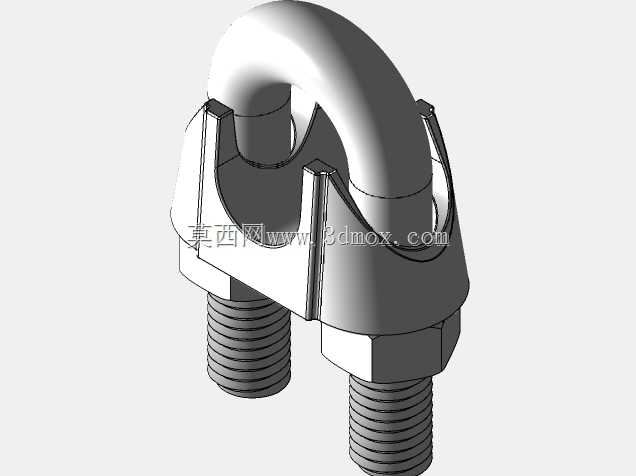

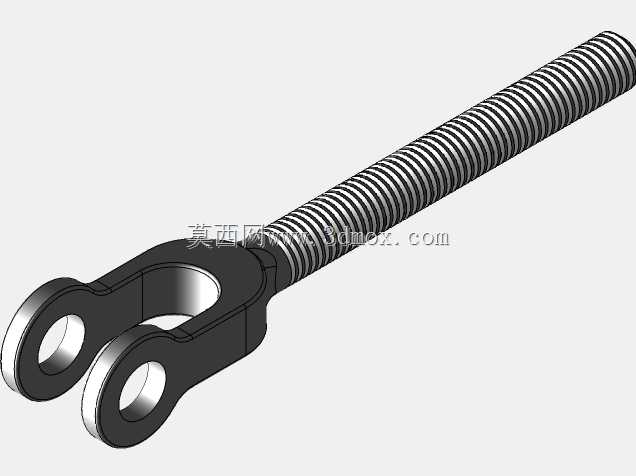

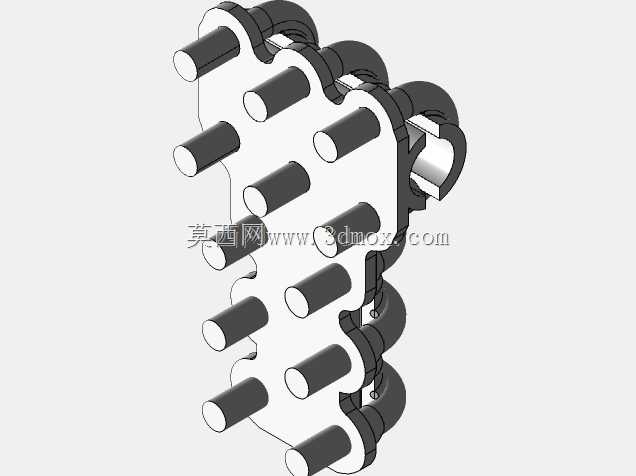

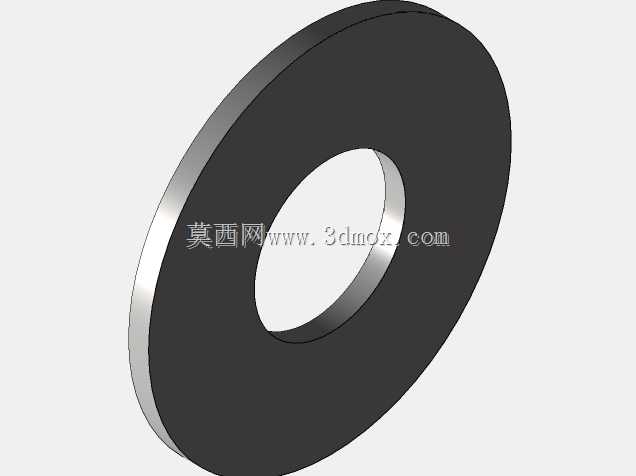

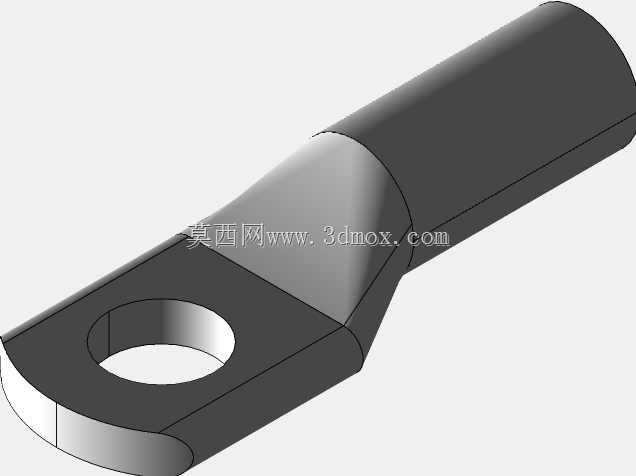

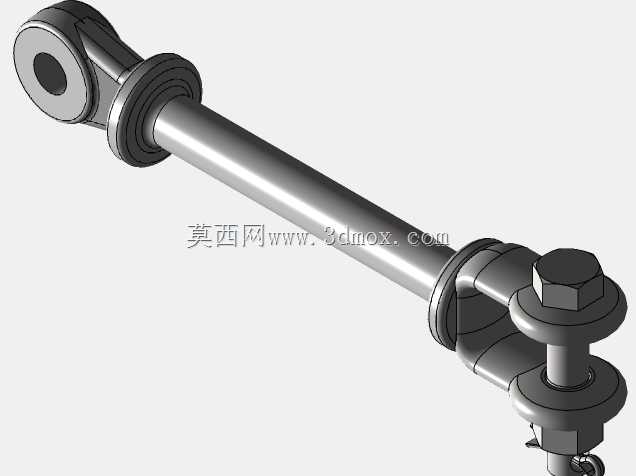

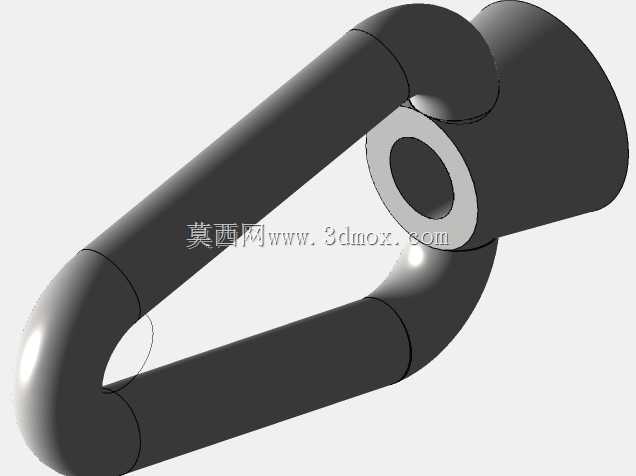

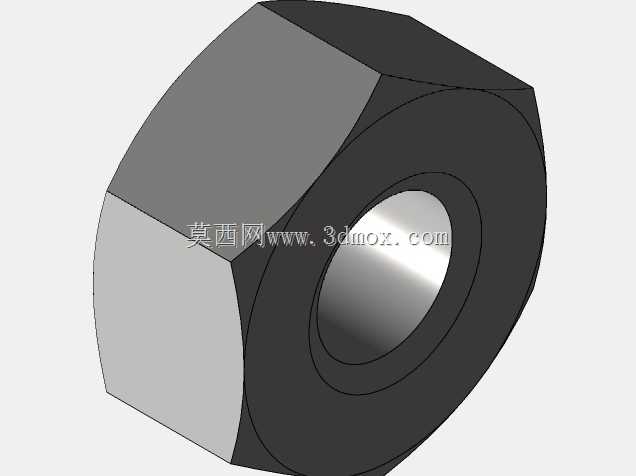

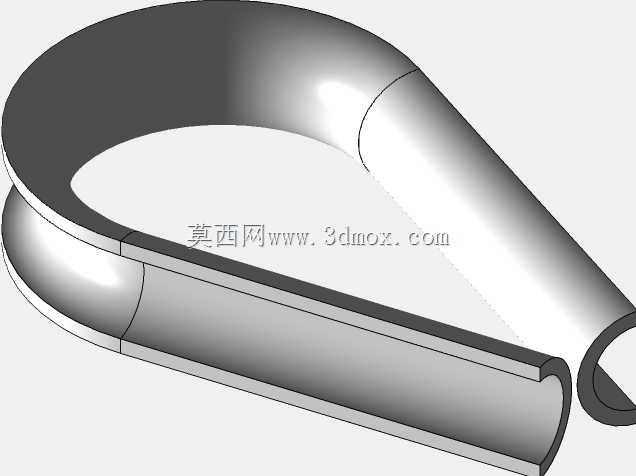

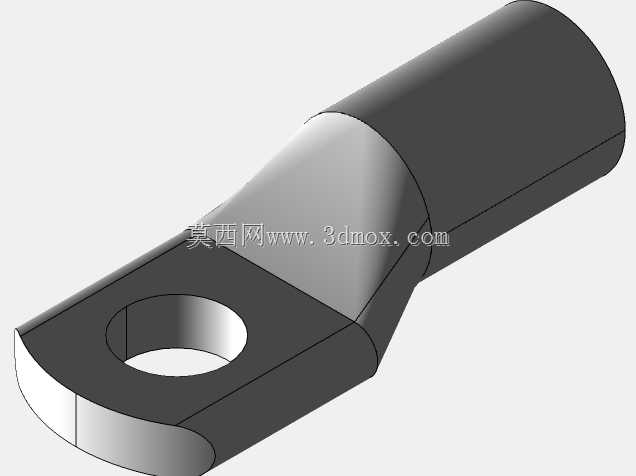

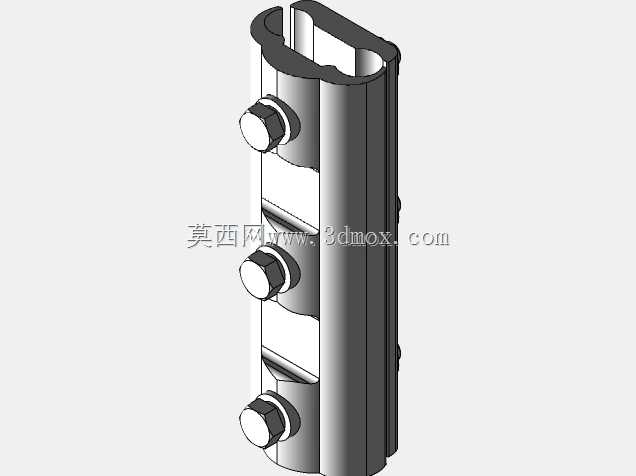

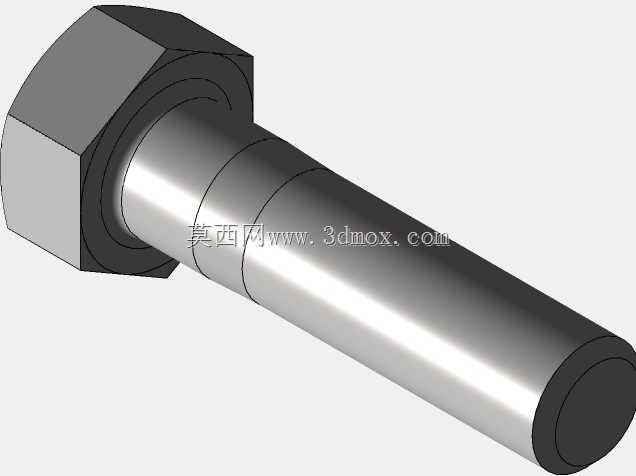

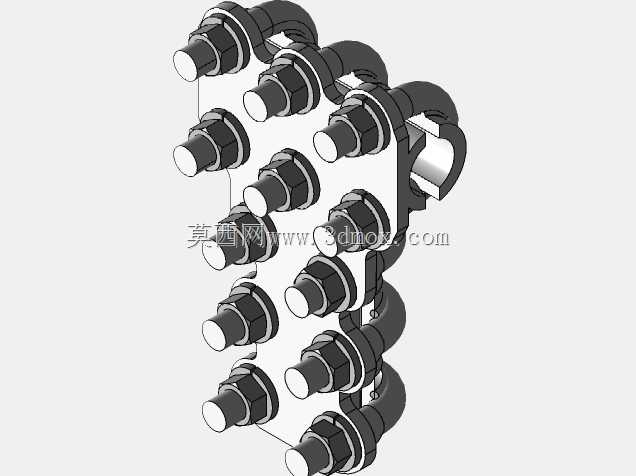

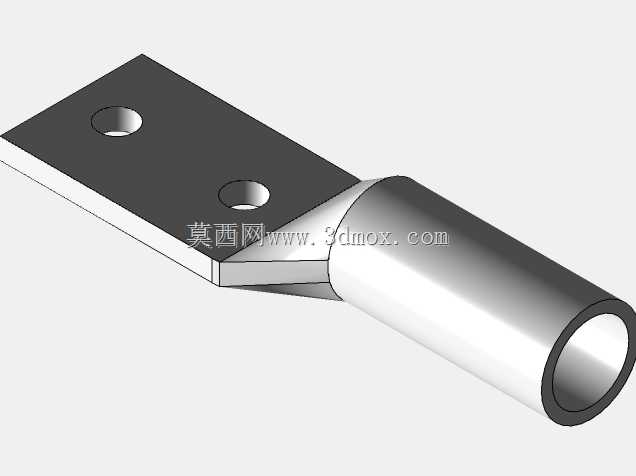

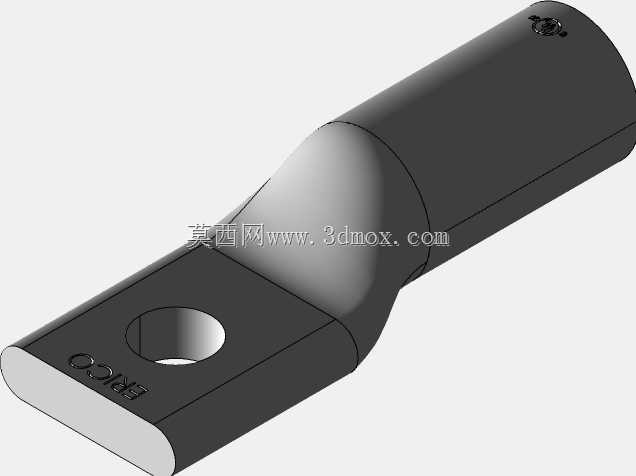

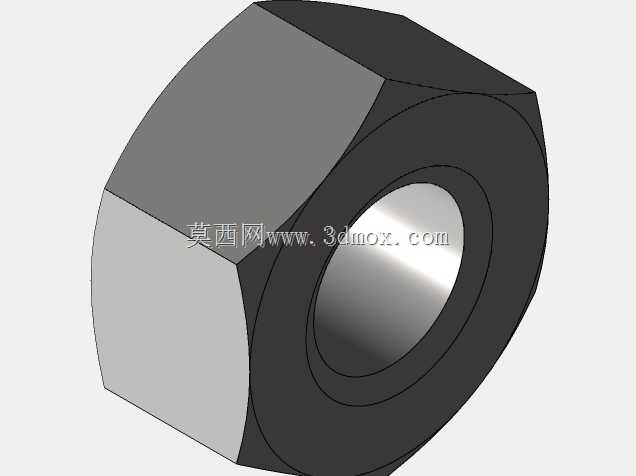

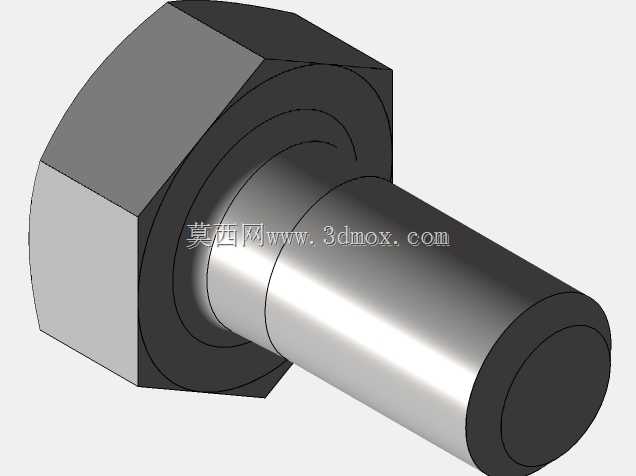

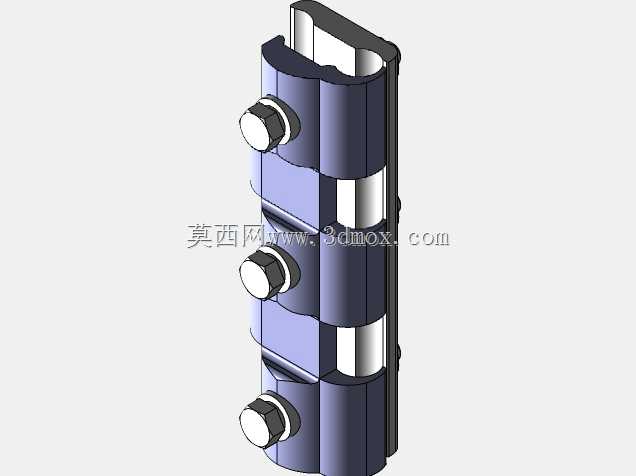

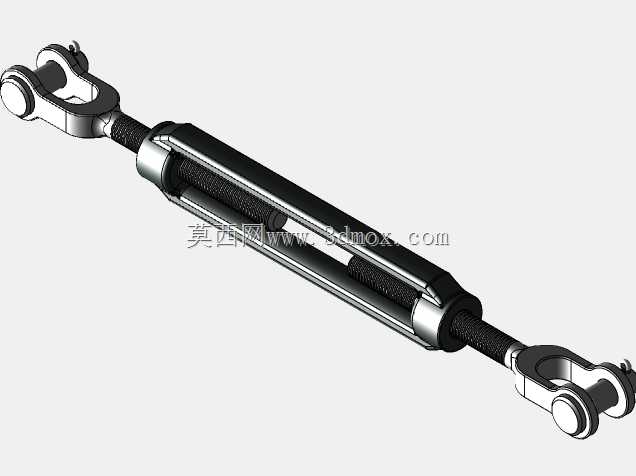

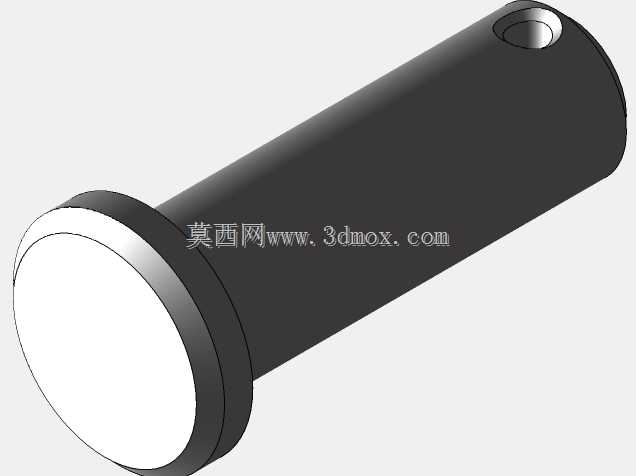

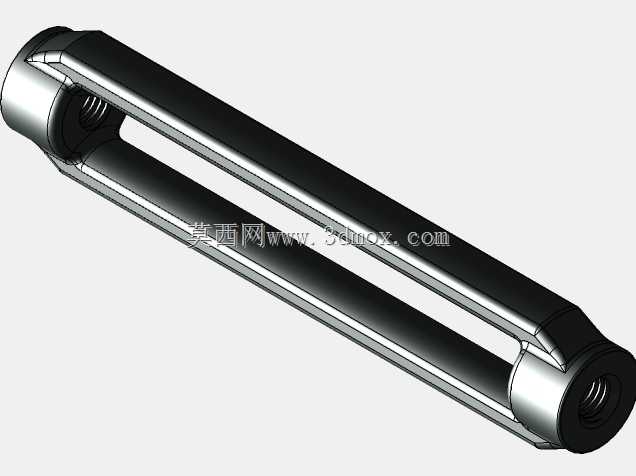

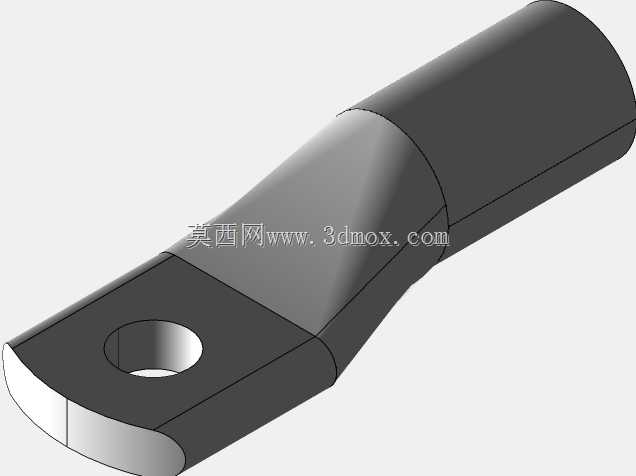

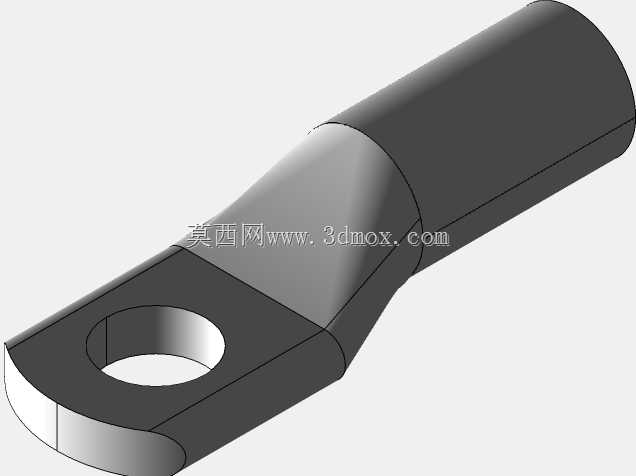

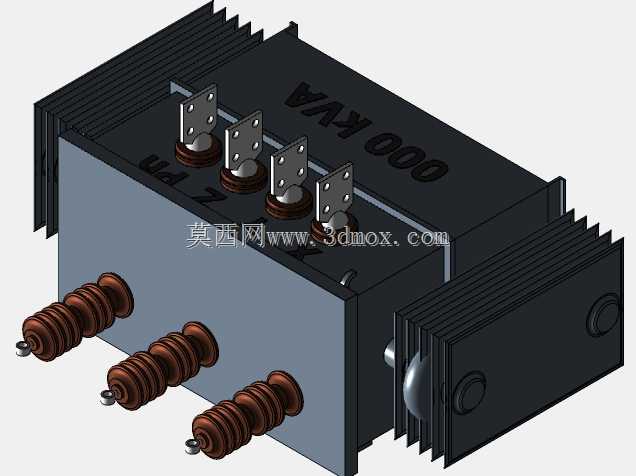

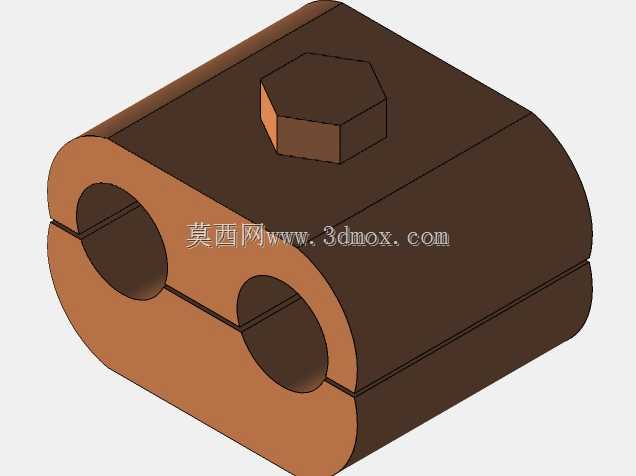

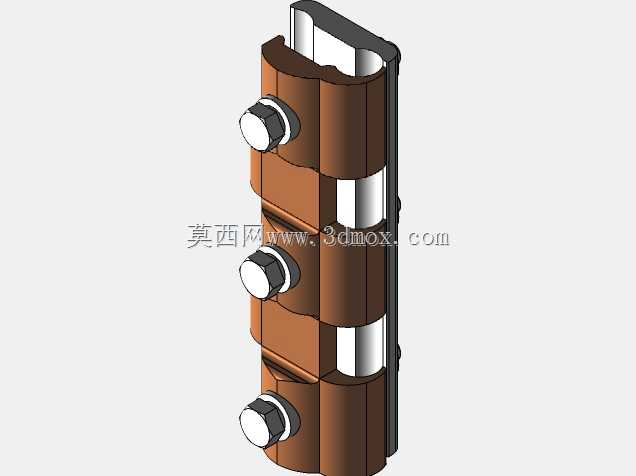

　　安装边界方面，整套构架的横向跨度按照单组母线带三个出线间隔的宽度设计，纵向尺寸满足进出线导线的风偏摆动要求，导线在最大风偏情况下与构架立柱、接地构件的距离仍然满足安全净距要求。构架下方预留了断路器、隔离开关等一次设备的安装空间，设备支架的高度与构架横梁的高度差匹配引线的弧垂要求，避免引线拉力过大造成绝缘子端部受力异常。所有外露的金属构件都按照热镀锌防腐的工艺要求做了结构倒角处理，没有尖锐的棱角，避免镀锌层在边角位置厚度不足影响防腐寿命，同时也防止安装运维过程中划伤作业人员。软母线的弧垂参照当地最高气温、最大覆冰工况下的形变参数设置，不会因为温度变化、覆冰载荷出现母线拉断或者弧垂过大导致相间距离不足的问题。从建模细节来看，导线的连接金具、绝缘子的钢脚钢帽、抱箍的紧固件都做了独立的结构还原，不是简单的贴图示意，能够直接用于施工交底时的结构可视化展示，也可以作为配电装置布置培训的直观教具，帮助设计人员核对不同设备之间的位置干涉问题，提前发现布置方案中存在的净距不足、安装空间不够等设计缺陷。
