侧接管立式承压罐体结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:680454
  • 侧接管立式承压罐体结构设计
  • 侧接管立式承压罐体结构设计

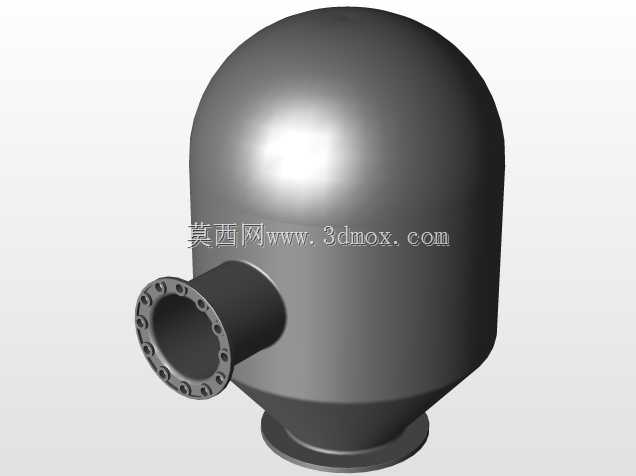

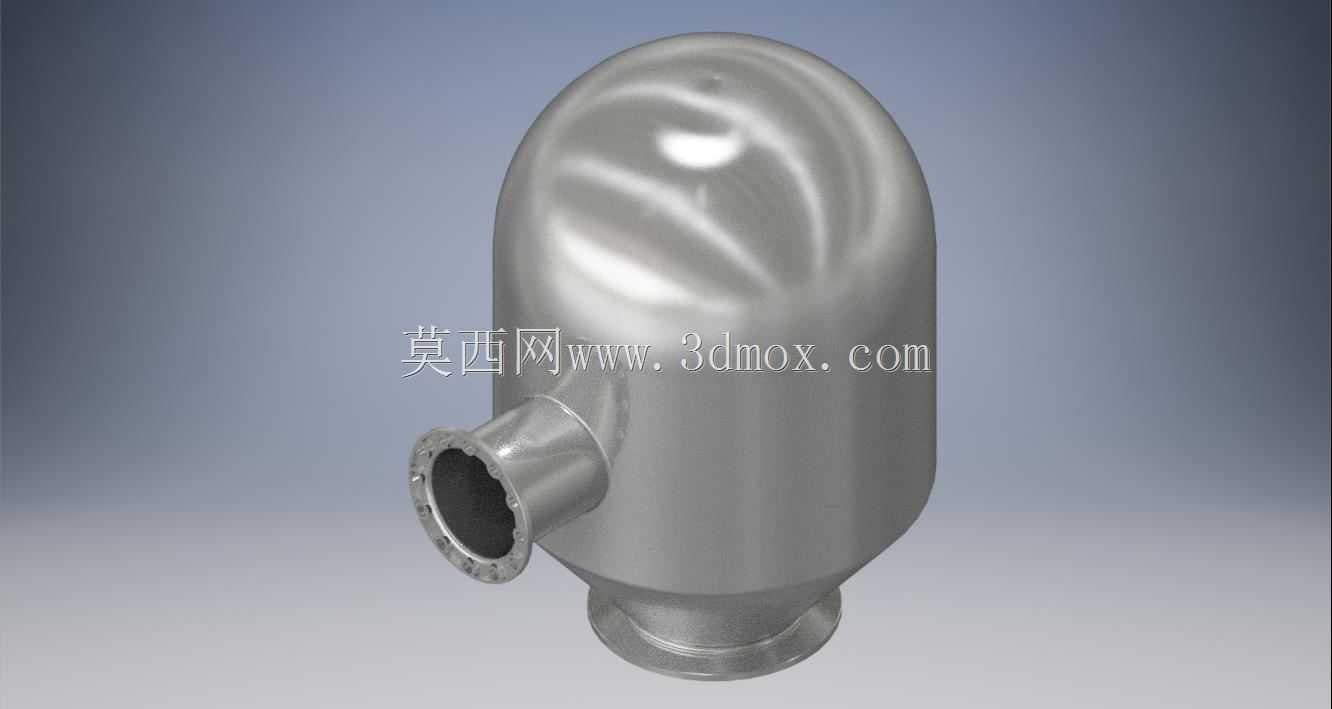

  该结构为一台立式承压罐体,主体采用上部椭圆封头、中部直筒段和下部缩径过渡段组合而成,侧面设置带法兰的斜向接管,底部保留圆形连接接口,整体形态适合在流体处理、换热、分离、缓冲及小型反应系统中作为核心承压容腔使用。罐体上部封头采用平滑圆弧过渡,能够在内部压力作用下降低封头与筒壁交界处的局部应力集中;相比平盖结构,曲面封头在相同壁厚条件下具有更好的承压能力,也有利于内部介质在顶部形成稳定流场。中部直筒段提供主要容积空间,可承担气液分离、介质缓存、蒸汽扩容、冷凝收集或工艺流体暂存等功能。下部通过锥形或圆弧缩径结构收束至底部接口,使沉积物、冷凝液或重相介质更容易向出口汇集,减少筒底死角。

  侧面接管并非沿筒体径向水平伸出,而是以一定倾角接入筒壁,这种布置在实际设备中常用于切向进料、侧向回流、排气、排液或外接管路。接管端部设置法兰盘,盘面上均布螺栓孔,便于与管道、阀门、泵出口或其他工艺设备进行可拆卸连接。法兰端面需要在建模时保持足够的平面度和同轴度,孔位分布应与配套法兰标准一致,否则现场装配时会出现螺栓穿装困难或密封面偏载。接管与筒体相交区域是结构建模和强度校核的重点,相贯线处应采用圆滑过渡,并在需要时通过补强圈、加厚接管或局部增加壁厚来改善开孔削弱带来的应力问题。

  从建模思路看,该类零件适合先以旋转方式生成罐体主体轮廓:绘制封头、直筒、底部缩径和底接口的半剖面,再绕中心轴旋转得到基本实体。侧接管可单独建立圆柱筒、法兰盘和螺栓孔阵列,再按实际安装角度装配或合并到主体上。相贯区域不宜简单用直角拼接,应保证接管外壁与筒壁连续贴合,内部流道也应避免出现突兀台阶。若用于焊接制造,还需在接管根部、法兰背面和底接口位置考虑焊接坡口、焊缝空间以及后续无损检测的可达性。

  外形尺寸方面,罐体高度明显大于直径,属于立式布置设备,占用平面面积较小,适合安装在框架平台、撬装设备或车间管廊附近。顶部圆弧封头决定了上方需要预留检修和保温层空间;底部缩径接口位于中心线上,可与支架、底座或下游管道对中;侧法兰向外伸出后形成最大侧向轮廓,设备布置时不能只按筒体直径校核占位,还应把法兰外径、螺栓装拆空间和外接管道转弯半径纳入安装边界。若罐体需要包覆保温层,侧接管法兰区域应留出足够操作间隙,避免保温后无法紧固螺栓。

  在工程应用中,这种罐体既可作为独立缓冲罐,也可嵌入换热机组、真空系统、冷凝回收装置或液体循环回路。介质从侧接管进入时,斜向接口能够引导流体沿筒壁扩散,降低高速流体对罐体对面壁面的直接冲击;若用于气液分离,扩大的筒身截面可降低流速,使液滴在重力作用下沉降;若用于冷凝或排液,底部缩径结构有助于液体集中排出。法兰连接形式使设备维护较为方便,拆开侧管后可检查内壁冲蚀、结垢或焊缝状态。

  结构设计时需要重点关注三类边界:一是承压边界,包括筒体、封头、接管和底接口的厚度匹配;二是连接边界,包括法兰密封面、螺栓孔分布、接管角度和管道对中;三是安装边界,包括罐体支脚或支撑环位置、侧向法兰外伸尺寸、顶部起吊空间以及底部管路空间。对于需要批量选型的设备,该三维结构可进一步参数化,将筒身直径、直筒高度、封头深度、接管直径、法兰规格和接管倾角设为可调变量,从而快速衍生不同容积和压力等级的系列化罐体。
