塔松孟买FLOWA Y流体输送泵剖视结构

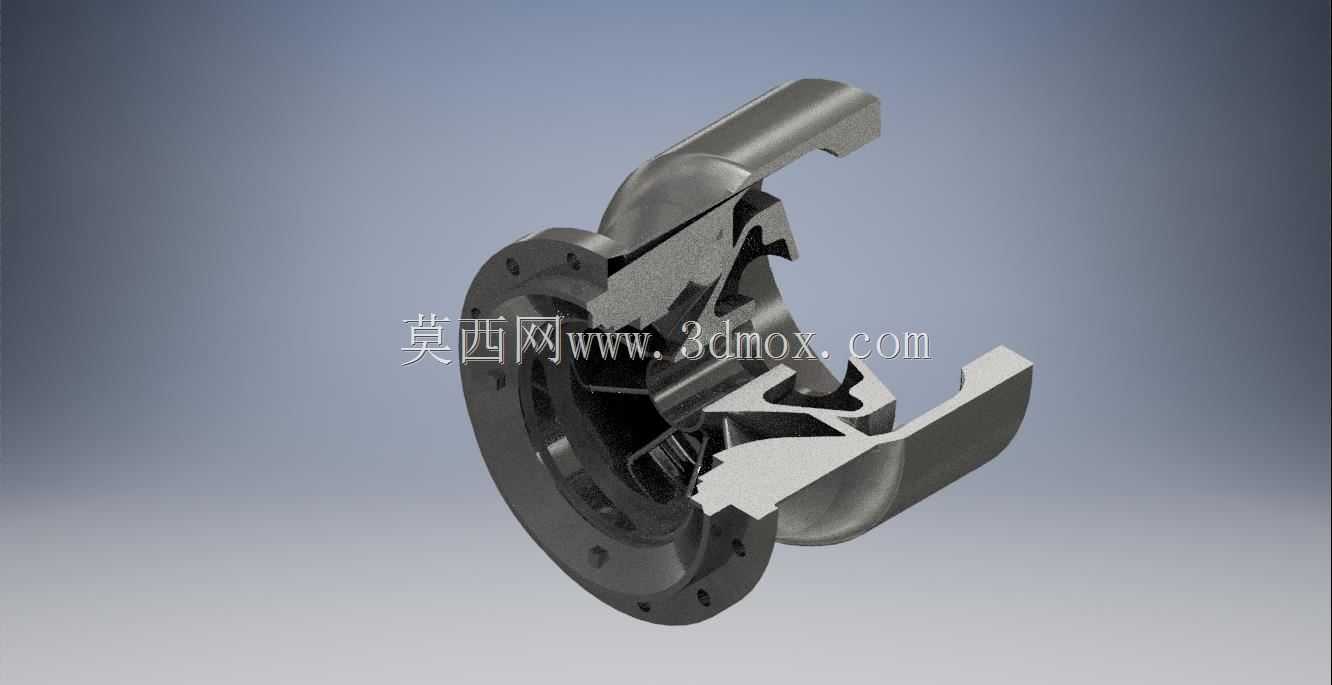

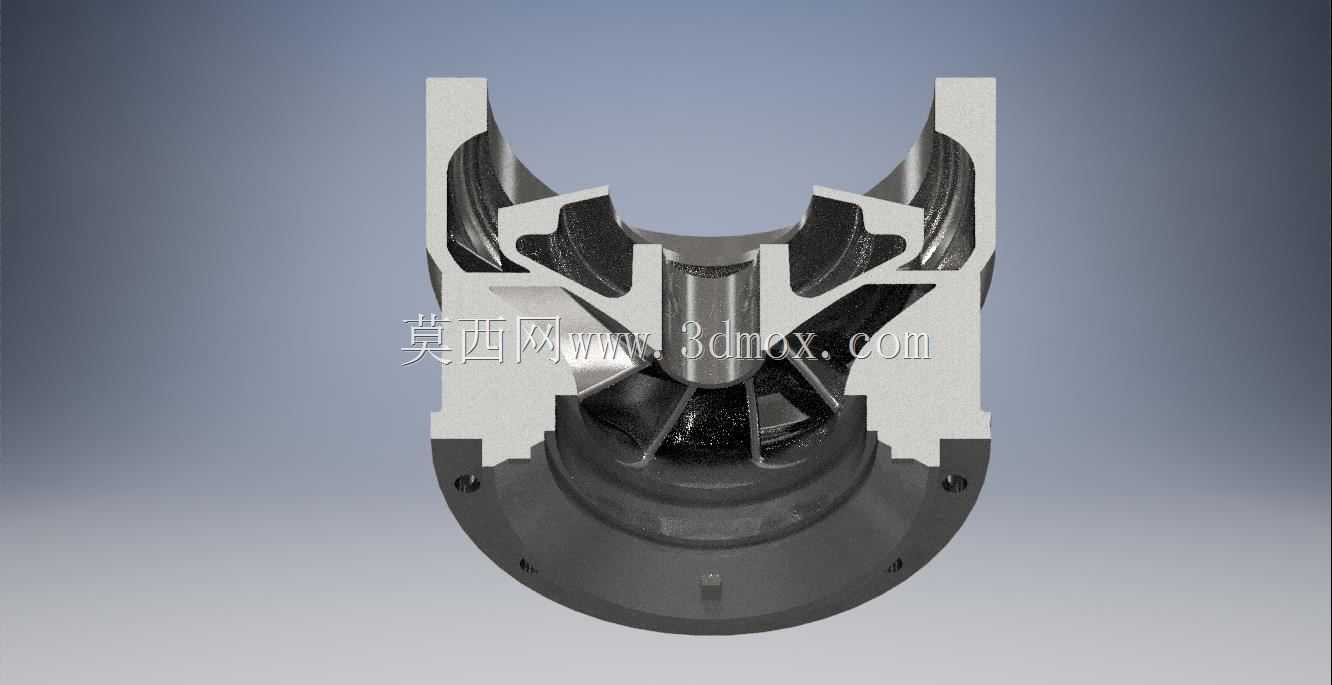

　　这套剖视结构呈现的是一台立式流体输送泵的内部装配关系，核心围绕叶轮、蜗壳流道、主轴、密封段与进出口连接边界展开，适合在给排水、循环冷却、工艺流体输送以及小型增压管路场景中做结构参考。从剖切后的形态可以直接看到介质从轴向进入叶轮，经叶片做功后沿周向蜗壳汇集，再转向出口的完整路径，这种布局在占地受限的管立式安装场合比较常见，泵体下部带法兰安装边，能够直接固定在基础或管路支架上，上部与驱动段衔接，整体轴向尺寸紧凑，径向轮廓围绕叶轮外径形成对称壳体。

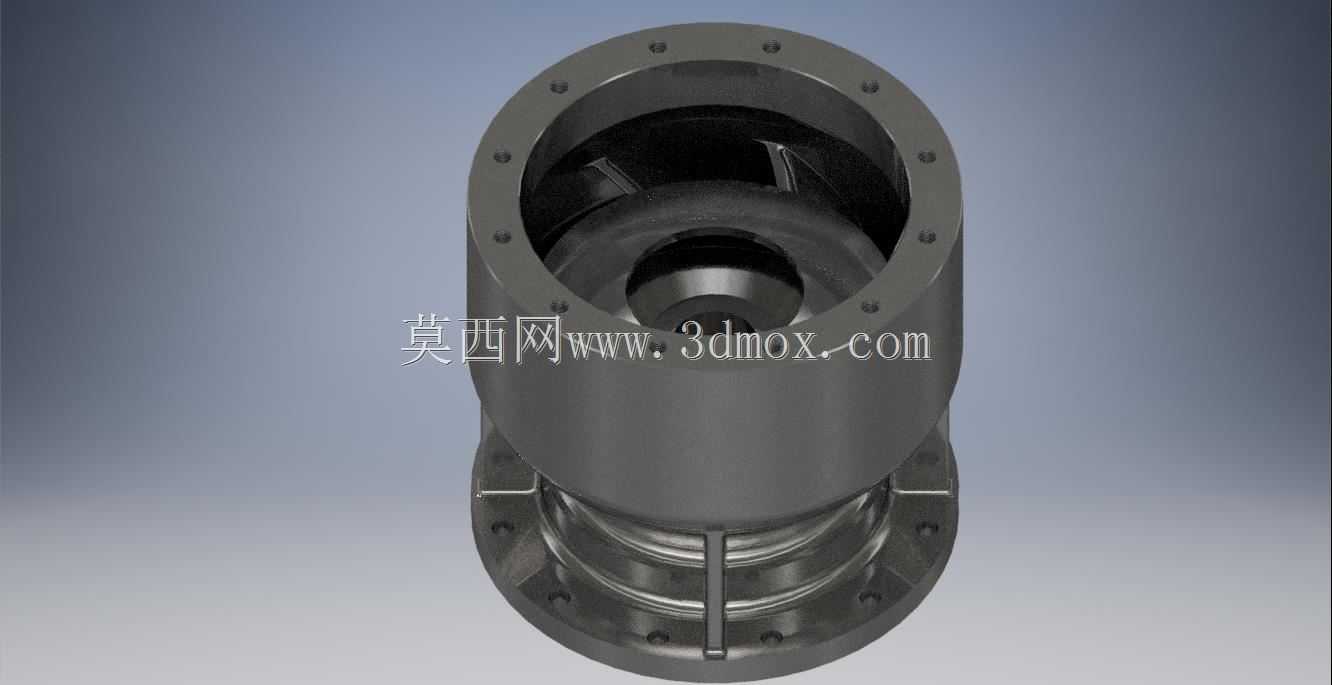

　　叶轮采用后弯叶片形式，叶片数量与包角围绕效率和抗汽蚀余量平衡，入口处设置诱导式导向结构，使来流在进入叶道前提前获得稳定预旋，降低入口冲击损失。叶轮与主轴之间通过轮毂段定位，轴向依靠台阶面限位，周向传递扭矩的配合面在模型中保留了清晰的装配边界，便于工程人员判断拆装顺序。主轴从泵腔中心穿过，靠近泵体上部设置密封与支承区间，剖面上可见多级台阶轴颈，分别对应叶轮锁紧、机械密封或填料密封安装、轴承定位以及联轴器连接位置，这种分段轴径设计既满足强度刚度要求，也控制了密封件和轴承的标准件选型范围。

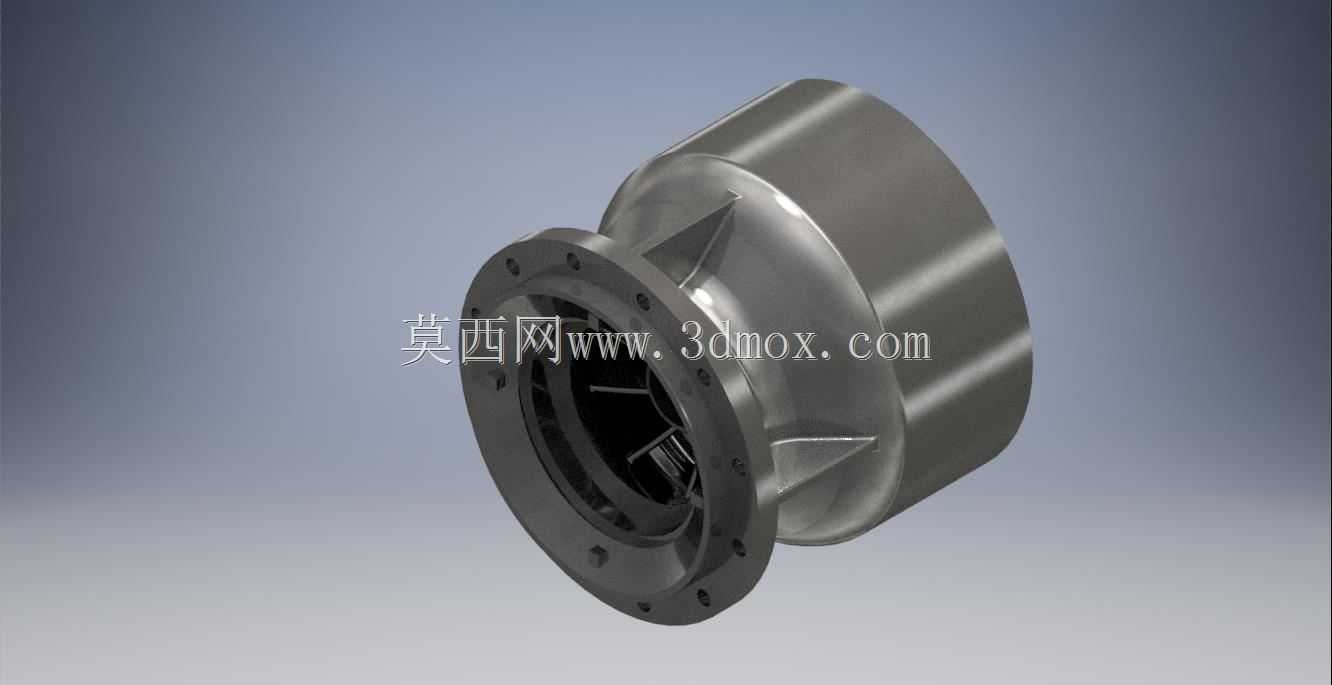

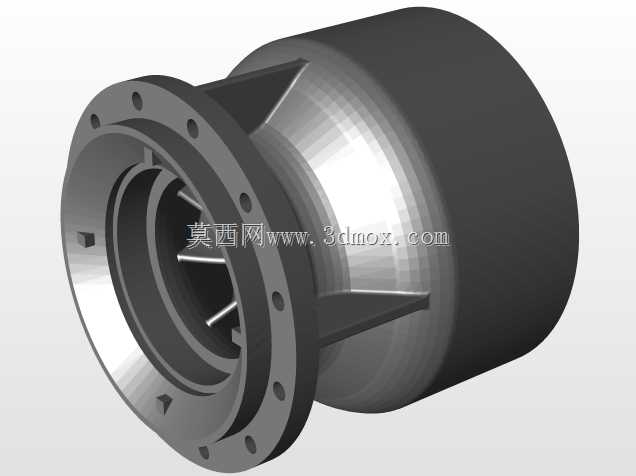

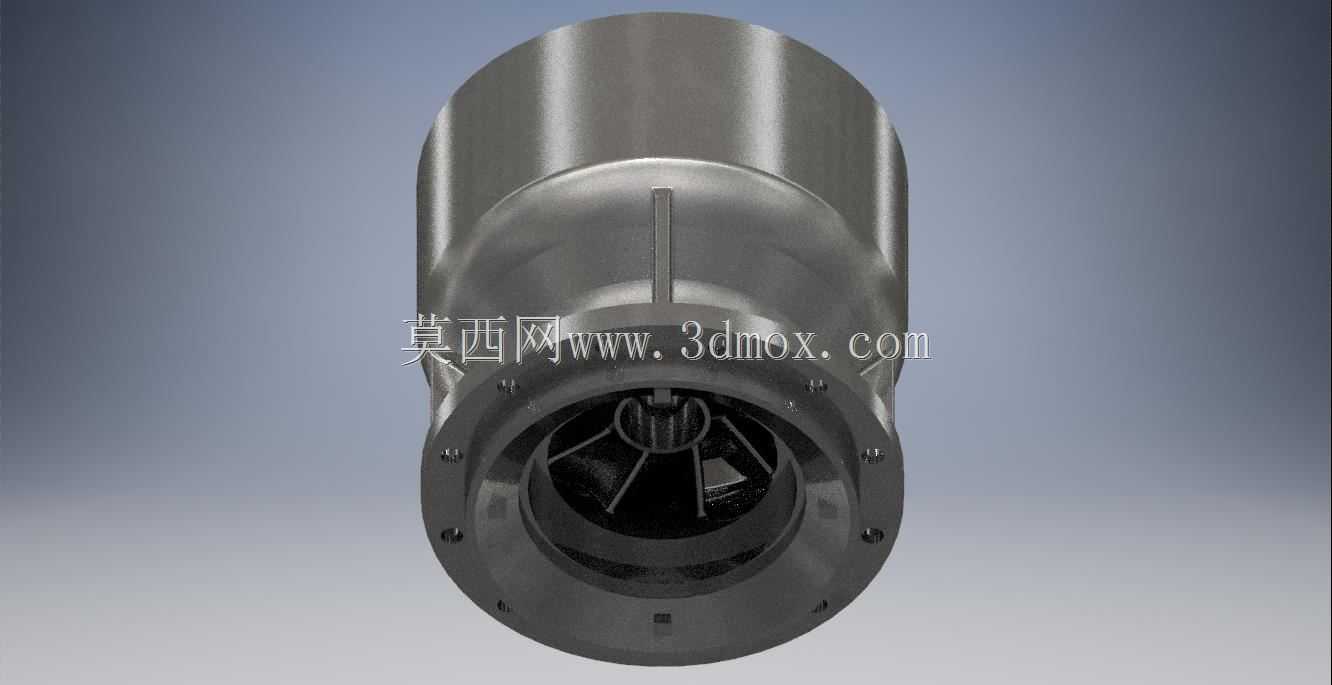

　　泵体流道是该结构的重点。蜗壳从叶轮外缘开始逐渐扩压，截面沿周向变化，把叶轮甩出的高速流体逐步转化为压力能，同时减少涡流和水力损失。壳体外壁布置加强筋与厚壁过渡区，对应高压区的强度需求；下部圆形法兰沿周向均布螺栓孔，安装面与轴线保持垂直，用于承受泵体重力、管路反力和运行振动。进出口方向在剖视关系中体现为轴向吸入与侧向或上部排出的组合，吸入段尽量缩短并保持顺滑，避免急弯造成入口流速不均；排出段与蜗壳扩散区连续过渡，连接法兰的孔径和螺栓圆需要与管路等级匹配。

　　从设计思路看，这类泵并不追求复杂外形，而是把可靠性放在水力性能、密封寿命和维护便利性三者之间平衡。壳体分模面或剖分面选择在便于取出叶轮和密封组件的位置，紧固件沿法兰周边布置，装配时能够保证腔体同轴度。叶轮与泵盖之间保留必要的口环间隙，间隙过大则容积损失增加，过小则受热膨胀或加工偏差时容易擦碰，因此模型中口环位置的环形配合面需要重点标注尺寸链。轴承跨距、悬臂长度和叶轮质量共同决定轴的挠度，实际设计时需校核临界转速和密封处挠度，使运行工况下密封端面保持稳定。

　　安装边界方面，底部法兰外径、螺栓孔分布圆、孔径以及出口法兰端面高度，是与基础和管路干涉检查的关键尺寸。泵体周围应预留叶轮抽出、密封更换和轴承维护的操作空间，尤其是轴向检修方向，不能被阀门、支架或管线阻挡。入口管路应避免直接接入弯头造成偏流，必要时在泵前设置直管段；出口侧则配置止回、切断和减振元件，以降低水锤和振动传递。模型剖切后把内部叶片、流道、轴系和壳体壁厚同时暴露出来，适合用于理解离心泵能量转换过程，也可作为泵壳铸造工艺、密封结构布置、装配公差分析以及三维管路布置的参考。建模时需注意旋转件与固定件之间的间隙分层，蜗壳曲面与叶片曲面的连续性，以及法兰孔、密封腔、轴承位等特征的同轴关系，这些细节直接影响后续工程图出图、干涉检查和加工装配的可用性。
