2x1卧式纸浆输送离心泵结构

　　这套三维结构对应一台小口径卧式纸浆输送离心泵，主要面向制浆造纸、废纸回收、浆料调配以及含纤维介质输送场景。与普通清水离心泵相比，纸浆泵在过流通道、壳体开口、连接方式和维护空间上都要考虑纤维缠绕、颗粒通过和快速拆装问题，因此模型中保留了较宽的泵腔、厚实的法兰接口以及外露的拉紧连接结构，便于在现场理解设备装配关系。

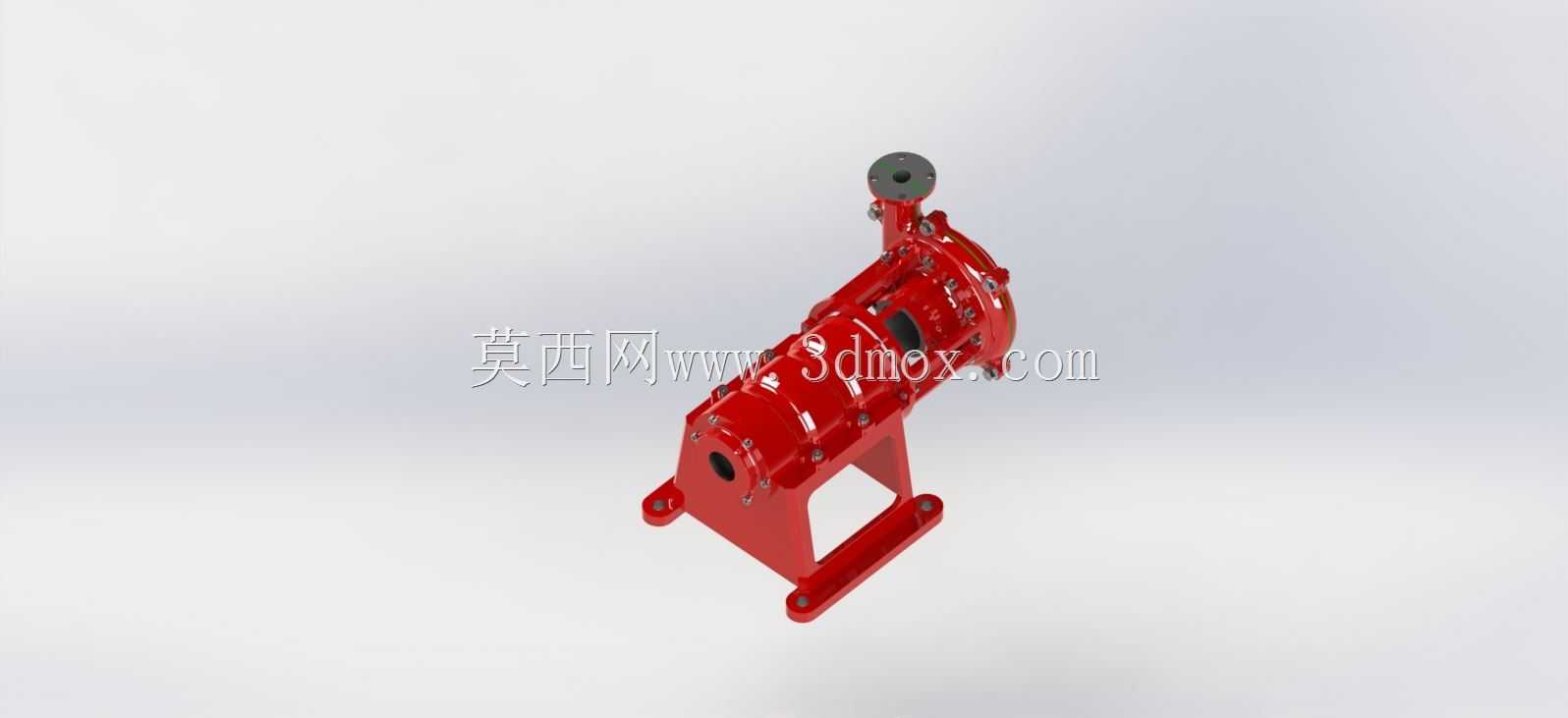

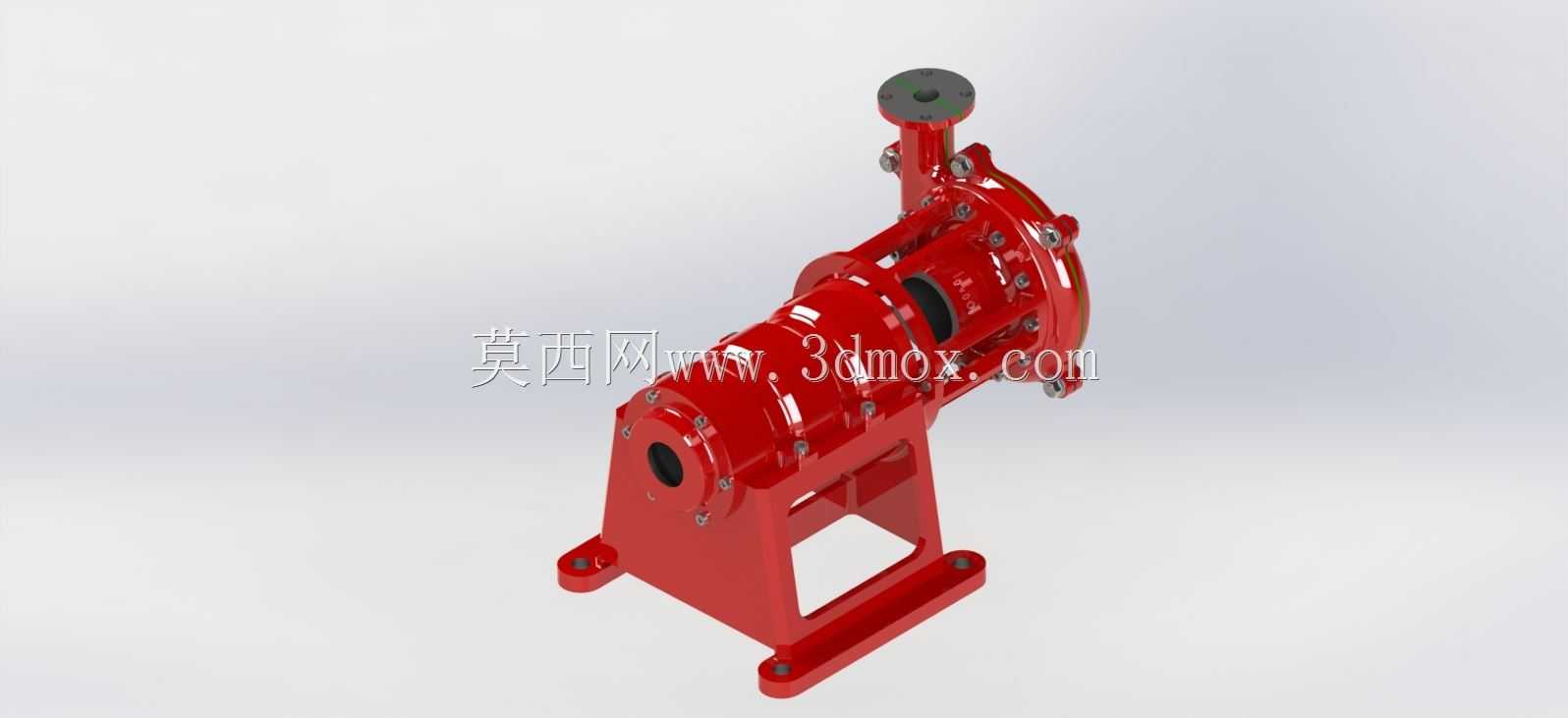

　　从实际用途看，该类泵通常布置在浆池、打浆工序、筛选浓缩前后或纸机供浆管路中，用来输送浓度较高、含有短纤维和少量杂质的液体。浆料介质不像清水那样流动稳定，纤维容易在狭窄叶片、小半径弯道和螺栓突出部位聚集，所以设计时不能只追求高效率，还要兼顾抗堵塞、耐磨损和检修便利性。模型呈现的红色主体为泵壳及外部支撑框架，灰色法兰接口对应管路连接位置，前端圆形法兰为一个主要介质通道，侧向法兰形成另一路接口，整体符合2x1规格泵中小流量、一定扬程输送的布置思路。

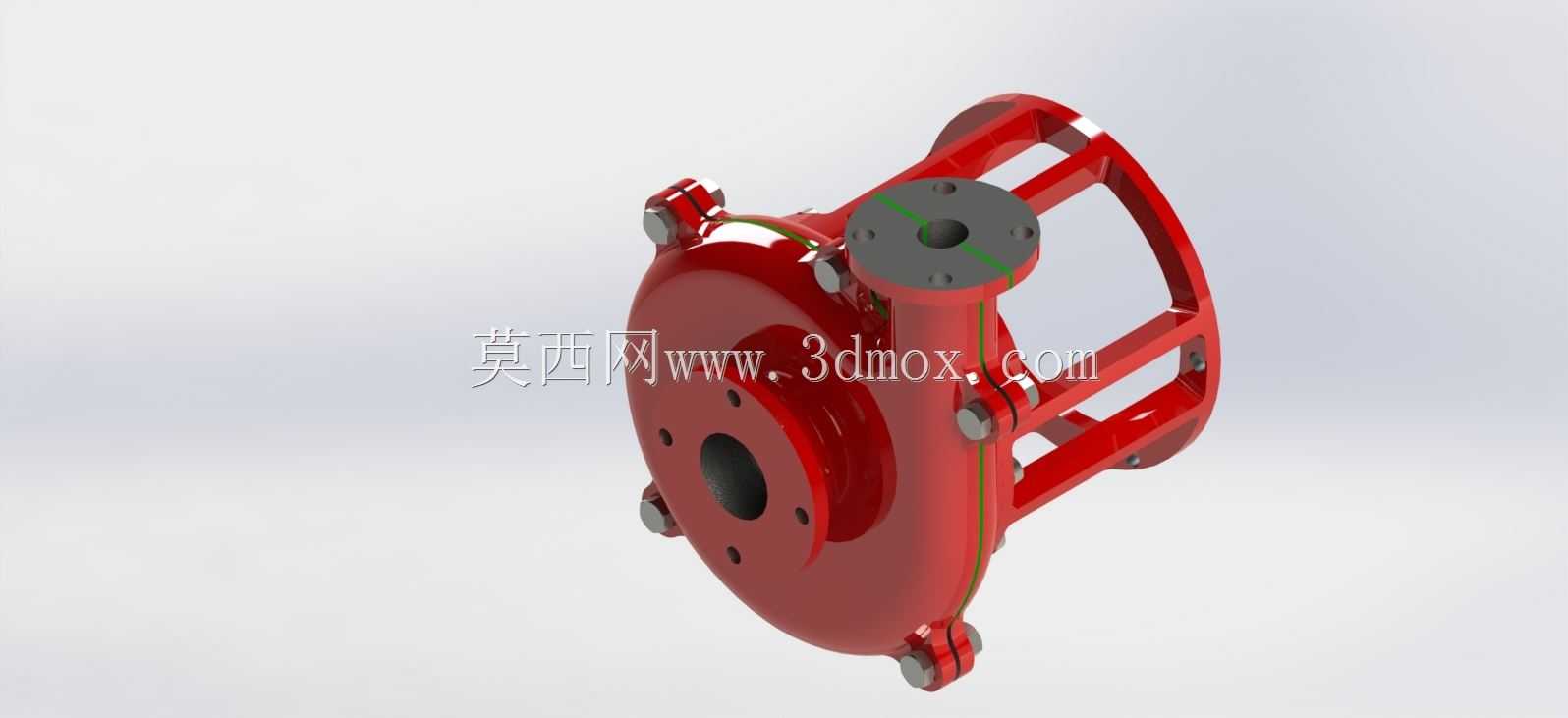

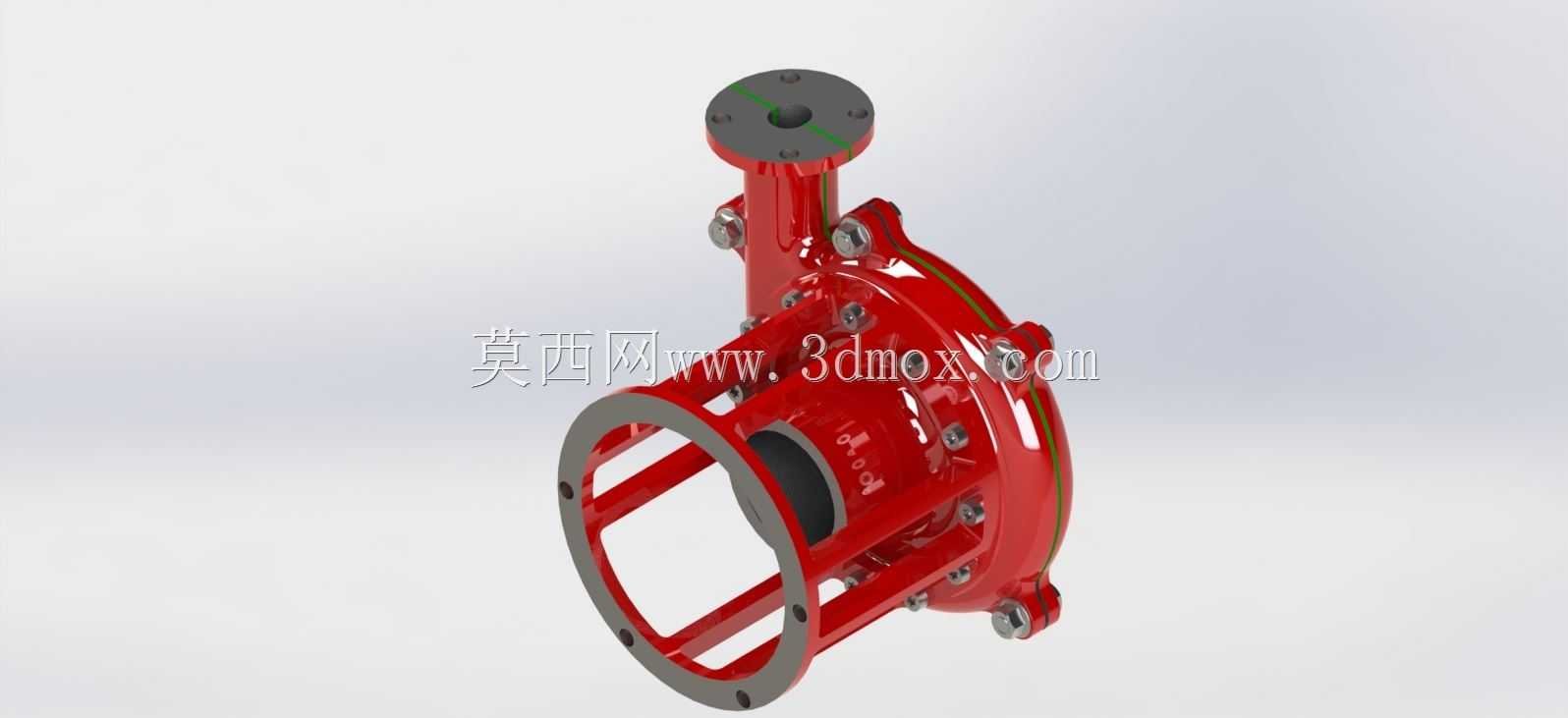

　　结构上，泵体采用剖分式壳体思路，外部多根拉紧杆件沿周向布置，将泵盖与泵壳压紧。这样的结构在纸浆泵中比较实用：停机检修时，不必大范围移动进出口管线，可松开拉紧件后打开泵腔，检查叶轮、密封区和内衬磨损情况。杆件端部配有螺母和垫块，压紧点分布在壳体外缘，能够降低铸件局部应力，也让密封面受力更均匀。对于含纤维、含砂或具有轻微腐蚀性的浆料，密封面一旦压合不均，就容易出现渗漏，因此螺栓间距、凸台厚度和法兰刚度都需要在建模时同步校核。

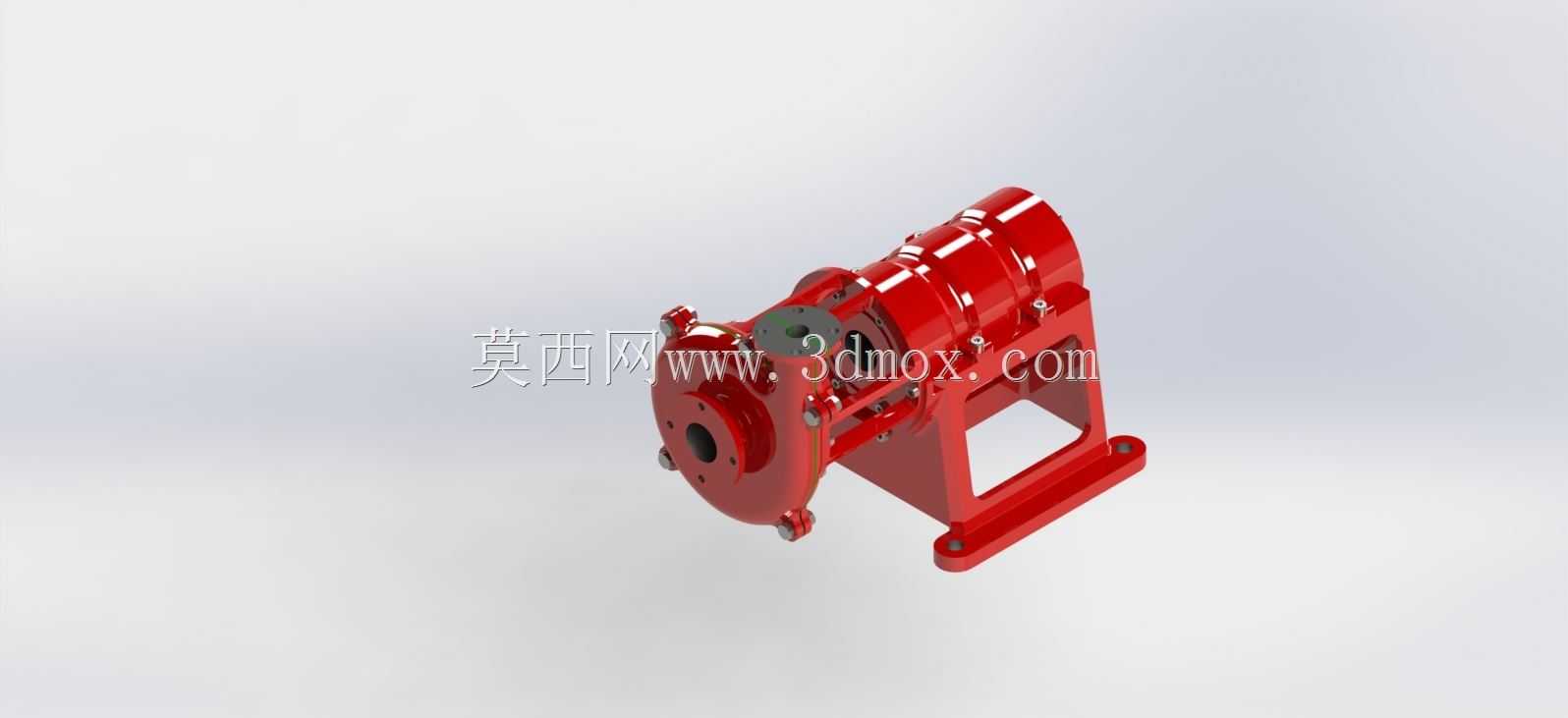

　　前端圆盘区域设置了多个安装孔和中心通孔，中心孔与叶轮吸入口或轴系通道相关，周围孔位用于泵盖、密封压盖或管路附件的固定。侧向法兰带有标准螺栓孔，孔径和法兰厚度按管路载荷与密封要求确定。建模时需要特别注意法兰端面与泵壳流道的同轴关系，若接口偏心，装配后会造成管路错位，严重时还会在法兰根部形成附加弯矩。泵体外侧的框架式支撑并非单纯装饰，它承担壳体加强、安装定位和检修承重作用，尤其在卧式泵中，泵体、叶轮、轴和介质重量会共同作用在支撑脚与连接架上，筋板方向应尽量沿主要受力路径布置。

　　过流部件设计是纸浆泵的核心。叶轮宜采用少叶片、宽流道形式，减少纤维挂堵；泵壳内部涡室过渡应平滑，避免突然收缩和死角。虽然外部模型主要展示壳体与支撑，但在工程细化时，需要进一步补充叶轮、轴、轴承箱、机械密封或填料密封、底座和联轴器等部件。叶轮与前泵盖之间的间隙直接影响效率和磨损寿命，间隙过小，纤维和颗粒容易造成摩擦；间隙过大，则回流增加、扬程下降。对于纸浆工况，通常还要根据浆料浓度、磨蚀性和清洗周期选择合适的间隙范围。

　　安装边界方面，该泵适合水平安装在混凝土基础或钢制底座上，进出口管线应设置独立支撑，不能让管道重量直接压在法兰上。泵体周围需要预留足够的操作空间，尤其是拉紧螺母、侧向法兰和前端盖区域，检修时要保证扳手空间和叶轮抽出距离。进出口管路宜配置短节、阀门、冲洗口和压力表接口，以便在堵塞或停机维护时隔离泵体。若用于高浓度浆料，吸入侧应尽量减少弯头和高位提升，保证进料顺畅；泵腔低点可考虑排污或冲洗结构，避免长期停机后纤维沉积板结。

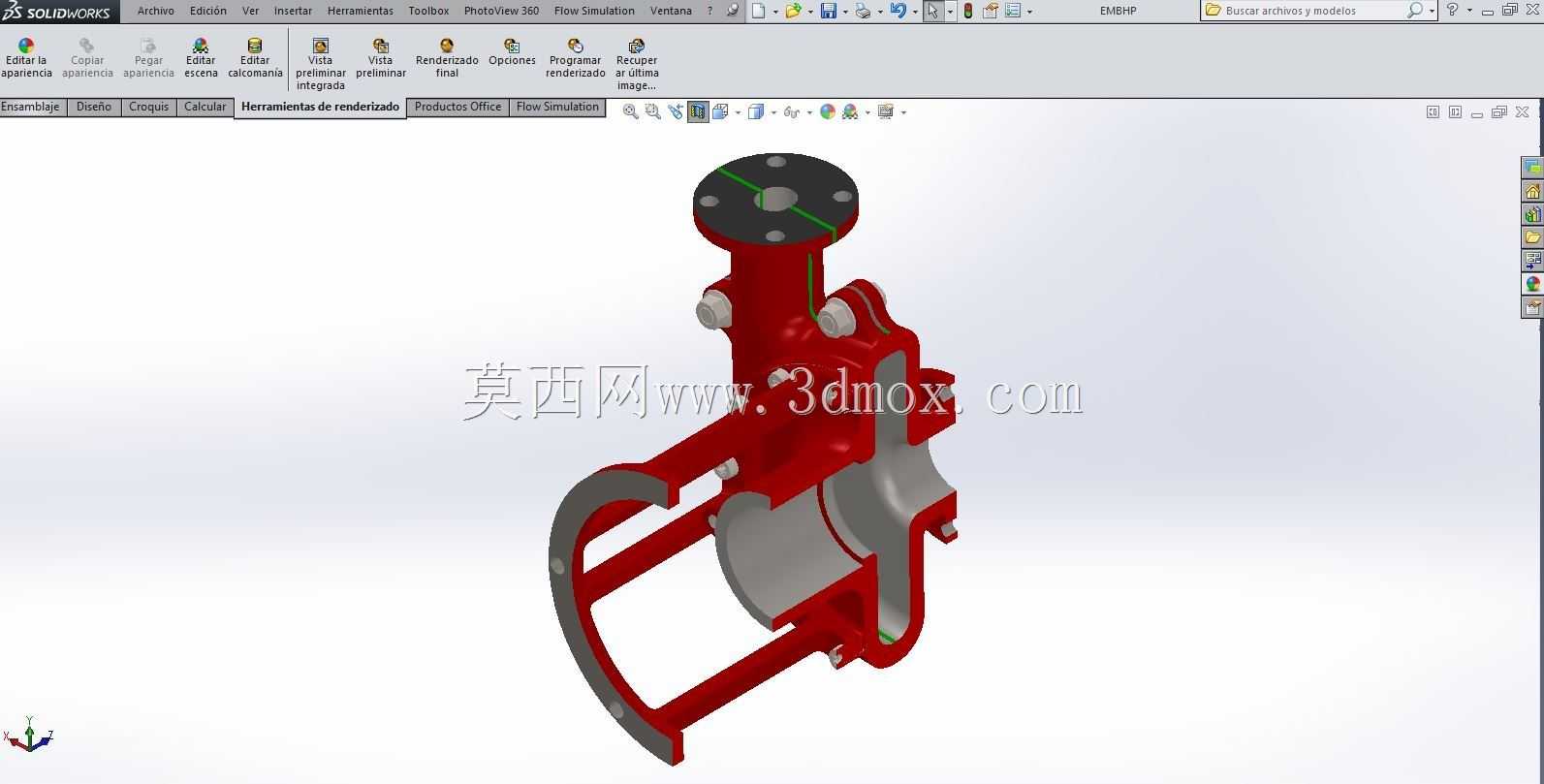

　　从三维建模角度看，该模型适合用于泵类产品结构展示、装配干涉检查和方案沟通。外观曲面以回转体、法兰盘、加强筋和杆件组合为主，建模时应先确定进出口中心线、泵轴中心线和安装基准面，再建立泵壳主体、法兰孔系和外部支撑。周向拉紧件可通过阵列方式完成，但要保证每个压紧点与壳体凸台对应；法兰孔需按统一基准定位，避免后续工程图中孔位与管路标准不一致。整体结构突出了纸浆泵对宽过流、强连接和易维护的要求，能够作为浆料输送设备选型、结构设计和教学演示的参考对象。
