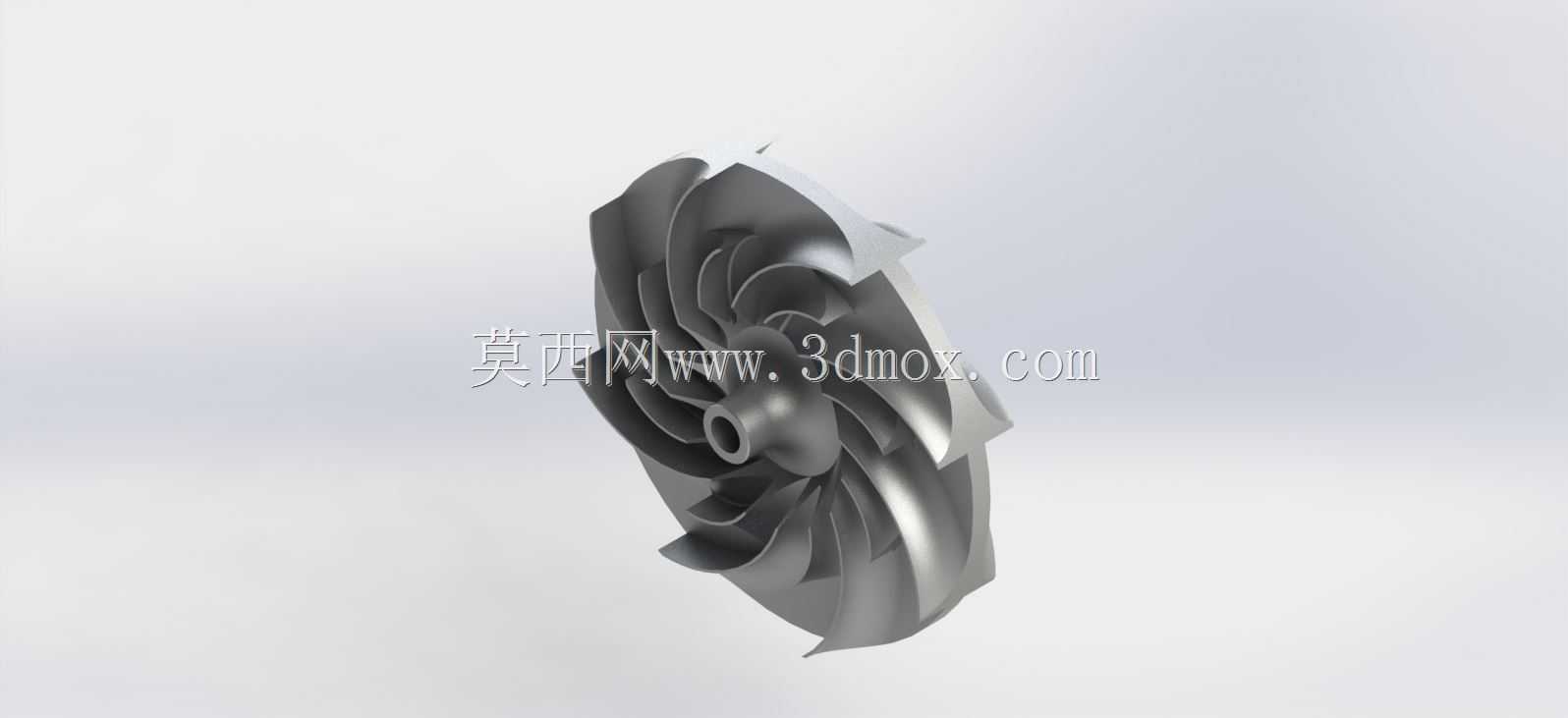

该模型呈现的是一种典型离心式涡轮叶轮结构,主体由中心轮毂、轴向进气锥孔、周向分布的后弯叶片以及外缘护边组成,整体围绕高速旋转工况下的气流导向与能量转换进行构形。叶轮在工作时,介质从轴向进入中心区域,经轮毂前端的锥形过渡面转向径向,在相邻叶片形成的流道内获得速度与压力,随后沿外缘排出,这类结构常见于小型涡轮增压器、离心风机、高速泵轮、气动设备以及实验台旋转部件中。
从结构设计角度看,叶片采用空间扭曲曲面,而不是简单平板叶片。曲面沿轴向高度和径向半径连续变化,进口段需要兼顾来流方向,减小介质进入叶道时的冲击损失;中段承担主要加速和导流作用;出口段则控制气流离开叶轮时的角度和速度分布。叶片前缘较薄,有利于降低入口阻力;后缘与外缘区域保持必要厚度,以承受离心载荷和振动。多枚叶片沿圆周均匀布置,相邻叶片之间形成逐渐扩展或定向收敛的流道,使介质在旋转过程中稳定改变运动方向。
中心轮毂是整个叶轮的承载基础。模型中部设置带台阶的安装孔,孔口周围材料加厚,用于与转轴、锁紧螺母或配合套连接。轮毂外轮廓从进气侧向叶片根部平滑过渡,避免出现尖锐转角。实际建模时,这一区域通常需要重点检查圆角连续性,因为高速旋转时,轮毂与叶片根部交界位置承受较大的复合应力,若存在突变截面或粗糙过渡,容易在交变载荷下形成疲劳源。进气端的锥形凸台还具有导流作用,可使轴向来流更平顺地分散到各叶道入口。
外缘护边将叶片外侧连接为一体,既提高叶轮整体刚性,也能限制介质从叶尖间隙处泄漏。对于铸造或五轴加工叶轮而言,护边结构还可降低薄叶片在制造过程中的变形风险。护边外圆需要与壳体蜗壳或风道保持设计间隙,间隙过小会因热膨胀、转子跳动或装配偏差产生擦碰;间隙过大则会造成回流损失,降低效率。因此在设备布局时,叶轮外径、壳体内腔、轴承位置和密封件位置需要同步校核。
安装边界方面,叶轮的轴向定位依赖中心孔与轴颈的配合,端面则靠台阶或压紧件固定。设计时应明确配合长度、轴端锁紧方式以及键连接或无键胀紧的可行性。若用于高转速场景,仅靠外形建模并不足够,还需在工程阶段进行质量属性核算,包括质心是否落在回转轴线附近、各叶片相位是否一致、去除材料是否对称等。叶轮对动平衡较敏感,单个叶片厚度偏差、铸造缩孔或局部修磨不均,都可能在高速旋转时放大为振动。
该类零件的制造思路通常围绕复杂曲面成型展开。小批量试制可采用五轴铣削,从整块坯料中加工叶片和流道;批量生产时多采用精密铸造,再对中心孔、端面和外圆进行二次机加工。无论采用哪种工艺,三维模型都需要保证叶片曲面光顺、根部圆角可制造、流道内部无无法脱模或无法进刀的封闭区域。若用于铸造,还应考虑拔模方向、壁厚过渡和热节分布;若用于铣削,则需检查刀具与相邻叶片之间的干涉,尤其在深窄流道区域,刀杆直径和装夹长度会直接影响加工可达性。
在系统匹配上,叶轮不能脱离壳体和工况单独评价。叶片数量、出口宽度、外缘直径和轮毂比会影响流量、压比和转速特性。较小的轮毂入口有利于增大通流面积,但会削弱轴孔周围结构强度;较大的叶片高度可提高流量,却会增加离心应力和叶道加工难度。设计过程中需要在气动性能、结构强度、制造工艺和装配空间之间取得平衡。模型所体现的连续曲面、均匀叶道和加厚轮毂,正是围绕这些约束形成的工程化结构。
