多联卧式离心泵并联汇管管路总成

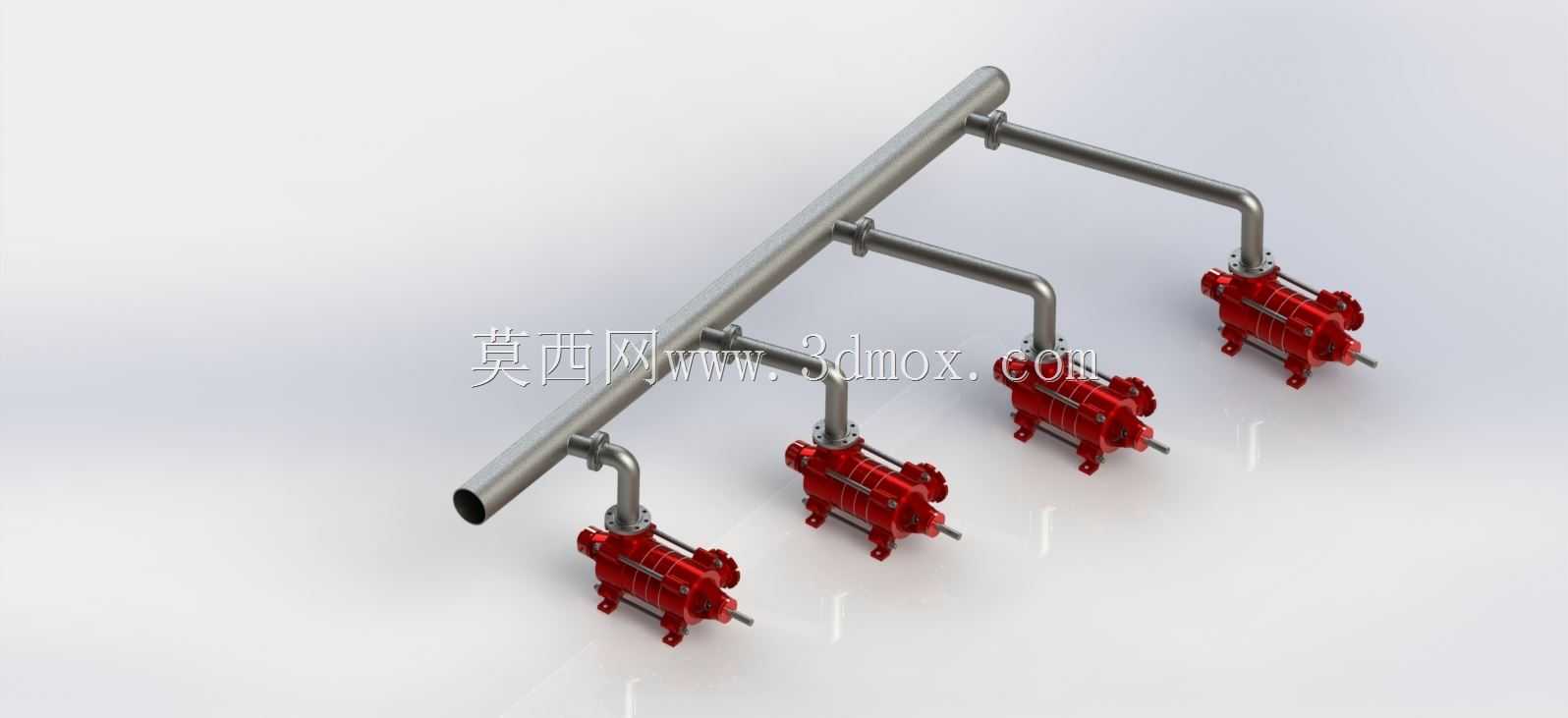

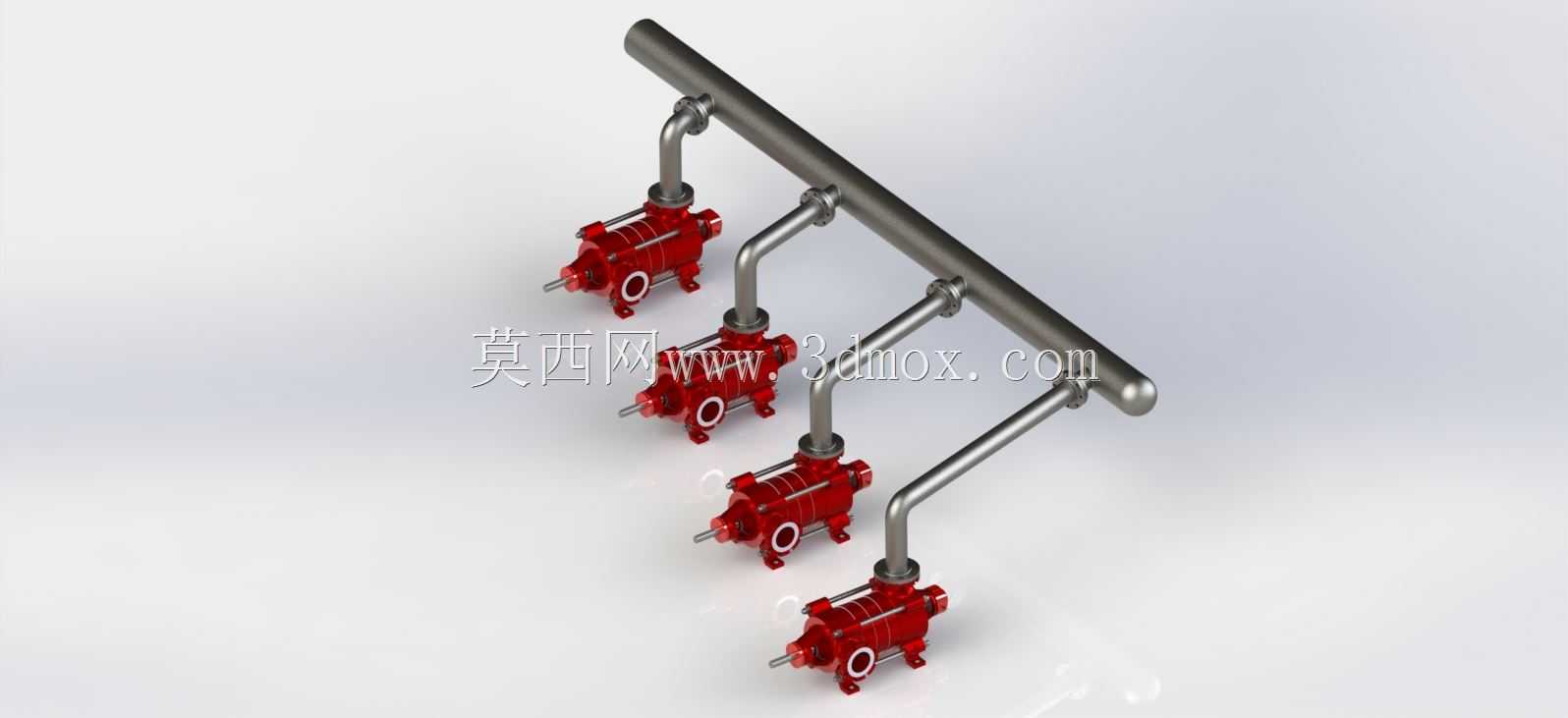

　　这套三维结构呈现的是四台卧式离心泵通过分支弯管接入顶部共用汇管的并联泵组布置，红色壳体为泵体主体，金属管路承担吸入或排出侧的介质汇集与分配，整体用于需要连续供液、流量叠加或备用切换的流体输送场景。在工厂循环水、冷却供水、工艺补液、小型泵站及设备配套水路中，单台泵往往难以同时覆盖大流量和冗余运行要求，多泵并联后可根据管路阻力和开启台数调节总输水量，某一台设备检修时，其余泵仍可维持部分工况，避免全线停机。

　　从结构组成看，每台泵均保留卧式泵的典型外形：下部为支撑与安装区域，壳体上布置进出口、加强筋、连接凸缘和端部接口；泵出口通过90度弯管向上抬升，再经短管接入横向主管。弯管并非随意转折，建模时需要控制弯曲半径、直管段长度和法兰对接位置，减少急弯造成的局部阻力。顶部汇管沿泵组排列方向延伸，各分支接口保持一致间距，既便于管路预制，也让现场支撑和保温施工有明确边界。

　　设计这类泵组时，首先要处理的是并联工况下的流量分配。若各支管长度、弯头数量和高差差异过大，泵之间可能出现争抢流量、回流或运行点偏移。图中四台泵采用近似对称的接管方式，支管走向统一，主管从一端延伸并在末端封闭，这种形式有利于建立清晰的流向逻辑。实际工程中还需在泵进出口配置阀门、软接、压力表和止回元件，三维模型虽然重点表现泵体与汇管，但接口位置已经为后续附件留出了装配空间。

　　泵体外形采用紧凑的卧式布局，红色壳体表面的凸起和筋板既体现铸件壁厚过渡，也对应耐压壳体的加强需求。进出口方位决定了管道能否顺直接入，若管口与基础、管线或维护空间冲突，后期现场整改会显著增加成本。模型中将泵体、弯管、主管和端部接口连续装配，能够直接检查管路是否与泵壳、地脚区域或相邻设备发生干涉，也能核对操作人员拆卸泵盖、紧固螺栓和起吊检修时所需的侧向空间。

　　安装边界方面，四台泵沿直线排列，泵中心距应满足壳体最大宽度、支管外轮廓和检修通道三项要求。顶部主管的标高不能只按管道最低点确定，还要结合弯头起弯高度、阀门手轮操作高度以及支吊架承载位置综合判断。泵基础宜形成统一基准，各泵轴高、进出口标高和支管长度偏差过大会造成法兰强行对中，运行后容易在焊口、法兰和泵壳连接处产生附加应力。

　　从建模思路看，该总成适合先建立单台泵与标准支管的装配模块，再按阵列或等距复制方式形成多联布局，最后统一铺设顶部汇管。这样做的好处是泵型调整或支管尺寸修改时，可以同步检查各接口关系；弯管角度、主管直径和分支间距也能参数化调整。对于流体机械设计人员而言，这类模型不仅用于外观展示，更重要的是把设备选型、管道走向、基础占位和维护距离放在同一空间中校核，使泵组在制造、安装和运行阶段都具备明确的结构依据。
