工业喷涂作业防护舱体结构设计

　　喷涂作业在五金件表面处理、塑胶外壳涂装、小型零部件补漆工序中应用十分普遍，开放式喷涂很容易造成漆雾扩散，既污染车间整体作业环境，飘散的过喷漆粒还会落在待加工工件表面造成颗粒瑕疵，同时无组织排放的漆雾也不符合车间职业健康管控要求，这套舱体结构就是针对小型工件喷涂工位做的封闭作业单元。整套舱体采用框架加围板的拼装思路，主体受力框架选用标准矩形钢管焊接成型，框架立柱沿舱体四角竖直布置，上下端分别连接顶框与底框，所有拼接位置预留螺栓紧固孔位，既可以在车间现场快速组装，后期更换围板或者迁移工位时也能拆分转运，不需要整体吊装。舱体正面预留作业开口，开口边缘做折边包边处理，避免操作人员进出或者递料时被板材锐边划伤，

　　开口处可适配挂设软质PVC透明挡帘，挡帘分条搭接，操作人员手持喷枪伸入舱内作业时，条帘可以随手臂动作自行开合，手臂撤出后条帘自动回落闭合，大幅减少漆雾从开口处逸出。舱体侧壁预留通风接口，接口法兰尺寸匹配常规车间排风管道，作业时舱内形成微负压，含漆雾的空气通过排风管道送入后续漆雾过滤处理单元，避免漆雾直接外排。舱体内腔宽度方向预留足够操作空间，操作人员站在舱外即可覆盖舱内整个工件摆放区域，待喷涂工件可以放置在舱内配套的旋转工作台上，转动工作台就能完成工件各个面的喷涂作业，不需要操作人员反复探身进入舱内。舱体底部设置接水盘结构，喷涂过程中滴落的多余漆料以及清洗喷枪产生的废溶剂会汇集到底部托盘内，托盘采用抽拉式结构，

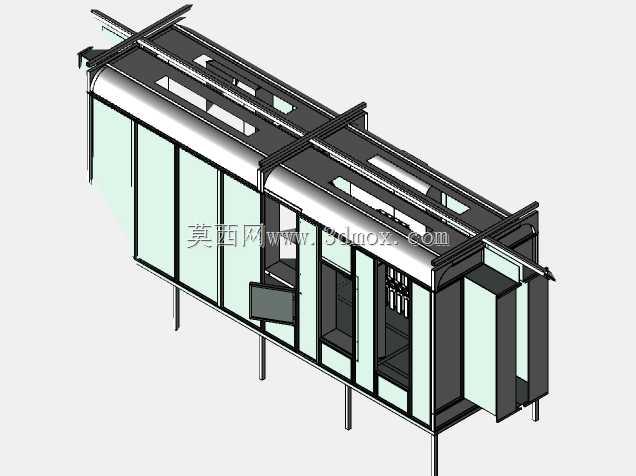

　　日常清理积漆时可以直接抽出托盘铲除漆渣，不需要人员钻进舱内作业。舱体顶部预留照明灯具安装位，可内嵌防爆照明灯具，因为喷涂作业环境存在挥发性有机溶剂气体，所有电器元件均选用防爆规格，布线沿框架内腔穿管敷设，避免线路裸露被漆雾覆盖老化。围板选用冷轧钢板折弯成型，内壁表面做光滑平整处理，日常附着的漆雾堆积到一定厚度后，可以用铲刀直接清理，或者在内壁粘贴可替换的防护膜，维护成本很低。整套舱体的安装边界不需要额外做设备基础，直接放置在硬化车间地面即可，底框下方可调节支撑脚，能够抵消地面不平整带来的晃动，舱体与周边设备预留不少于半米的检修间距，方便后期打开侧围板更换过滤材料或者检修内部管路。从结构建模角度来看，这套舱体所有杆件、板材、

　　连接件都做了参数化建模，框架型材规格、围板厚度、开口尺寸都可以根据不同车间的喷涂工件尺寸、工位占地面积做快速参数调整，小到五金螺丝喷涂、大到小型机箱外壳涂装，都可以在这套基础舱体结构上改型适配，建模过程中所有装配关系完全贴合实际焊接、螺栓装配工艺，没有出现干涉或者无法加工的虚结构，落地实用性很强。
