卧式离心渣浆泵整机结构设计

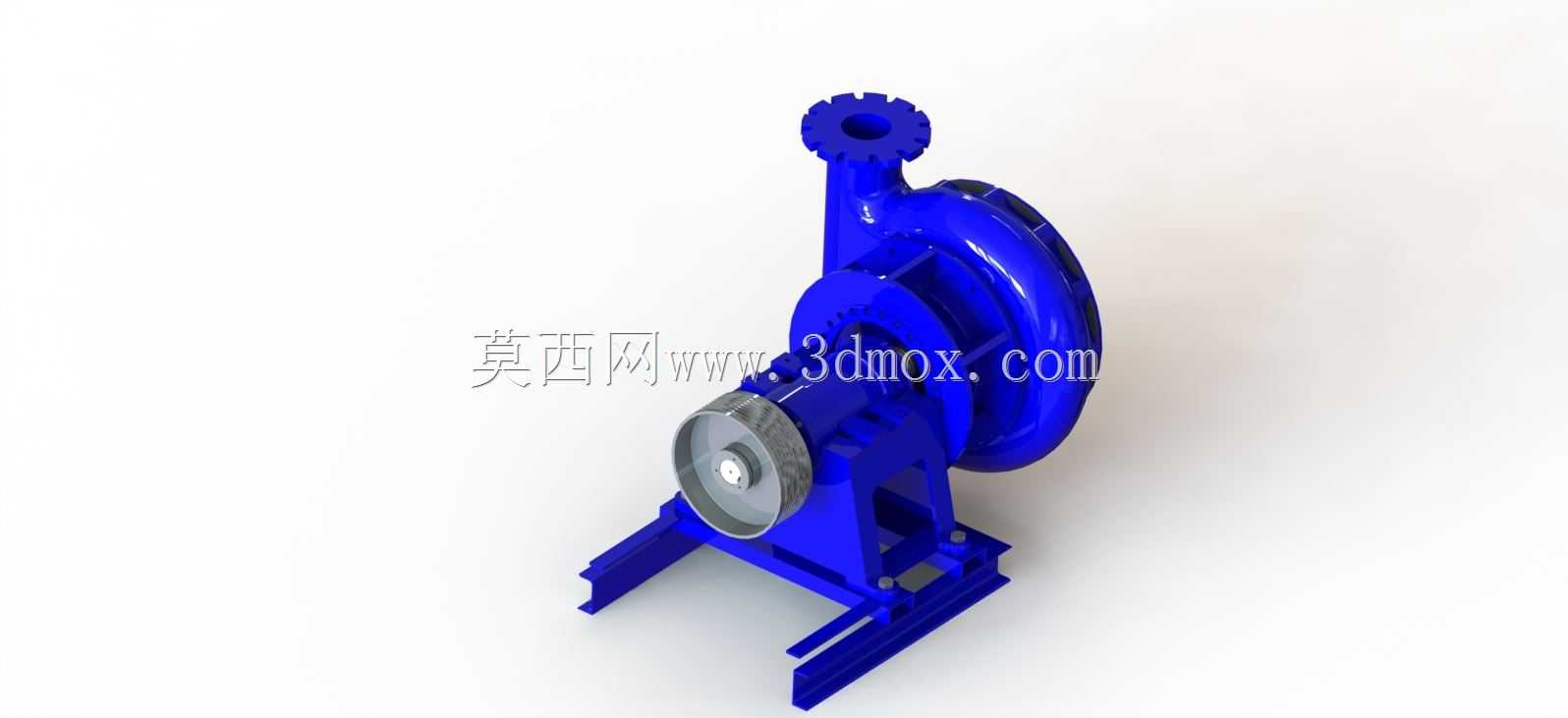

　　这套三维结构围绕卧式单级离心渣浆泵展开，建模时把现场检修、管路对接和传动布置放在同一坐标体系里处理，而不是只做一个孤立的泵壳外观。前端宽大的蜗壳采用厚壁轮廓，入口沿轴向居中，出口沿蜗壳切线方向向上引出，这种流道走向适合输送含固体颗粒的浆体；在选矿、洗煤、河道清淤、尾矿输送和湿法冶金工段，泵内介质往往带有磨蚀性砂粒，因此壳体外形保留了较大的壁厚过渡，蜗壳外侧的加强筋和周向螺栓孔也一并建出，便于后期核对衬板、护板和密封压盖的装配关系。

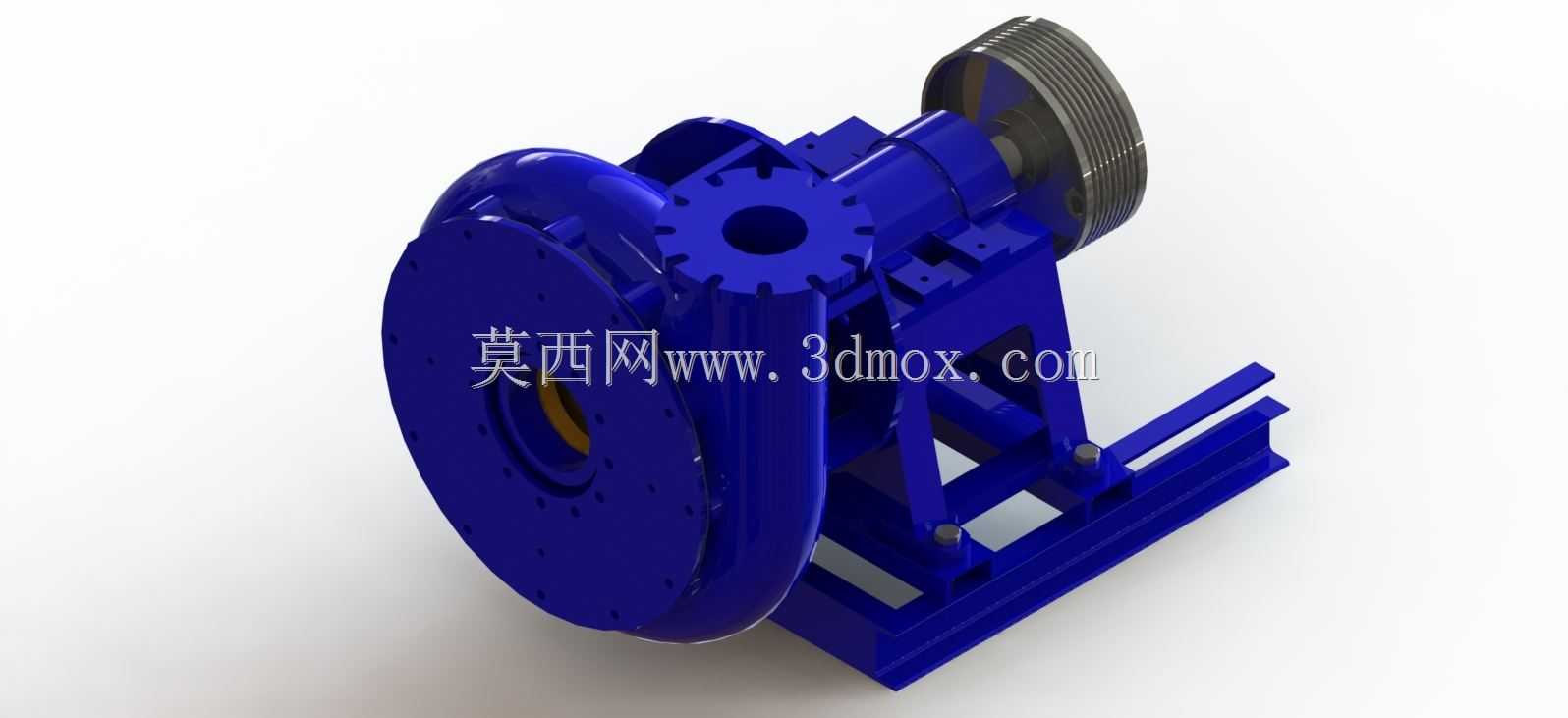

　　叶轮位于泵腔中心，从模型可见前侧圆形泵盖通过密集螺栓与蜗壳连接。实际拆检时，松开周向紧固件即可暴露叶轮和吸入侧磨损件，不必移动整机底座；这一点对连续生产现场很关键，因为渣浆泵的易损件寿命通常远低于普通清水泵，过流部件需要定期检查间隙。建模时将泵盖、蜗壳、叶轮轮毂和轴端位置按同轴关系约束，能够直接检查叶轮出口与蜗壳隔舌之间的周向间隙，避免装配后出现摩擦或流道偏置。

　　动力端采用悬臂式轴承组件，轴系从泵腔向后延伸，穿过轴承箱后连接多楔带轮。带轮外圆保留多道沟槽，适合通过皮带与电机形成减速或增速传动。相比直联结构，皮带传动在渣浆工况下有明显工程价值：当浆体浓度波动、叶轮卡滞或启动载荷突增时，皮带可以打滑缓冲，降低轴系和电机受到的冲击；同时更换不同直径带轮即可调整转速，为工况点微调留下空间。模型中带轮位于轴承箱外侧，轴端台阶、轮毂和挡圈位置层次清楚，可用于校核皮带包角、带轮悬臂长度以及防护罩安装空间。

　　轴承箱下方不是简单平板，而是由纵梁、横梁和斜撑组成的焊接式机座。两根纵向槽钢沿泵轴方向延伸，底部留出地脚安装面；横向构件托住轴承箱和泵体支点，斜向支撑把泵壳载荷传递到底梁，减少悬臂端振动。渣浆泵运行时，叶轮内介质不均匀、皮带张力和轴承激励都会形成周期性载荷，底座刚度不足会放大振动并缩短机械密封寿命。该结构在三维里可以直接测量底梁开孔间距、支点高度和螺栓位置，也能在布置现场时核对混凝土基础边缘距离。

　　从安装边界看，整机长度主要由前端泵盖、中部蜗壳、轴承箱和尾部带轮共同决定；宽度方向除蜗壳最大外径外，还要计入皮带传动的侧向张紧空间和检修拉拔空间；高度方向则由底座底面、泵体中心线和出口法兰顶面控制。泵进出口的相对高度决定管路走向，吸入管应尽量短而直，减少弯头和异径管造成的局部损失；出口管在靠近泵位处设置支撑，避免管路重量压在蜗壳法兰上。若用于尾矿输送，底座周围还需预留冲洗水、排放漏斗和吊装通道，不能只按设备静态轮廓排布。

　　轴封区域在轴承箱与泵壳之间，结构上需要兼顾防漏和耐磨。渣浆泵常用填料密封或机械密封，选型取决于颗粒浓度、压力和允许滴漏量；三维装配时应保留轴套、压盖和冲洗接口的位置，使密封件磨损后可以从动力端侧向拆出。轴承箱上的润滑腔、油位观察位置和端盖螺栓也应与主轴同心，这些细节虽然在外观渲染中不突出，却直接影响维护便利性。

　　设计思路上，模型把过流部件、支承部件和传动部件拆成清晰层级：蜗壳与泵盖承担承压和耐磨，叶轮负责能量转换，轴承箱承担径向与轴向载荷，皮带轮完成转速匹配，焊接底座则把所有载荷导向基础。各部件之间通过法兰面、止口和螺栓孔定位，既满足铸造或焊接制造的分件要求，也符合现场更换易损件的逻辑。对结构设计人员来说，这种完整数字样机可用于干涉检查、基础图绘制、皮带护罩设计和备件清单梳理；对设备选型人员来说，则能直观判断泵腔尺寸、轴伸长度、检修距离和管路接入方式，从而在磨蚀性浆体输送场景中完成更稳妥的布置。
