SG150立式直通流体控制调节阀结构

　　这套SG150立式阀类设备的三维结构，面向工业管路中需要对介质通断、流向或压力进行控制的场景，整体采用顶部执行段、中部阀杆传动段、下部阀体与过滤段同轴布置的形式，适合安装在垂直方向预留空间较充足、侧向通过法兰接入工艺管线的工位。从现场布置角度看，这类结构常见于化工、水处理、能源辅助管路以及中小型工艺装置中，阀体侧向外伸的圆形法兰承担主管道连接，法兰端面上的螺栓孔按圆周均布，建模时保留了完整孔位与密封面边界，能够直接用于核对管廊支架间距、配对法兰规格以及检修操作空间。

　　设备下部并非简单的封闭阀壳，而是集成了滤网与承插式流道结构。介质从侧向法兰进入阀体后，先经过下部带网格的过滤区域，再围绕阀芯组件完成流向转换，这样可以在控制流量的同时拦截管路中的颗粒杂质，减少硬质颗粒对密封面和阀瓣的冲刷。滤网区域采用镂空骨架支撑，既保证过流面积，又避免滤材在压差作用下变形；底部伸出的导向与排液结构，则为检修时清理积渣、判断阀芯对中情况提供了直观参照。对于做管路布置的工程师来说，这一段的外轮廓必须重点校核，因为阀体下方需要预留滤网抽拉、积渣清理以及底部紧固件操作的空间，不能把支撑梁或相邻管道紧贴阀体下沿布置。

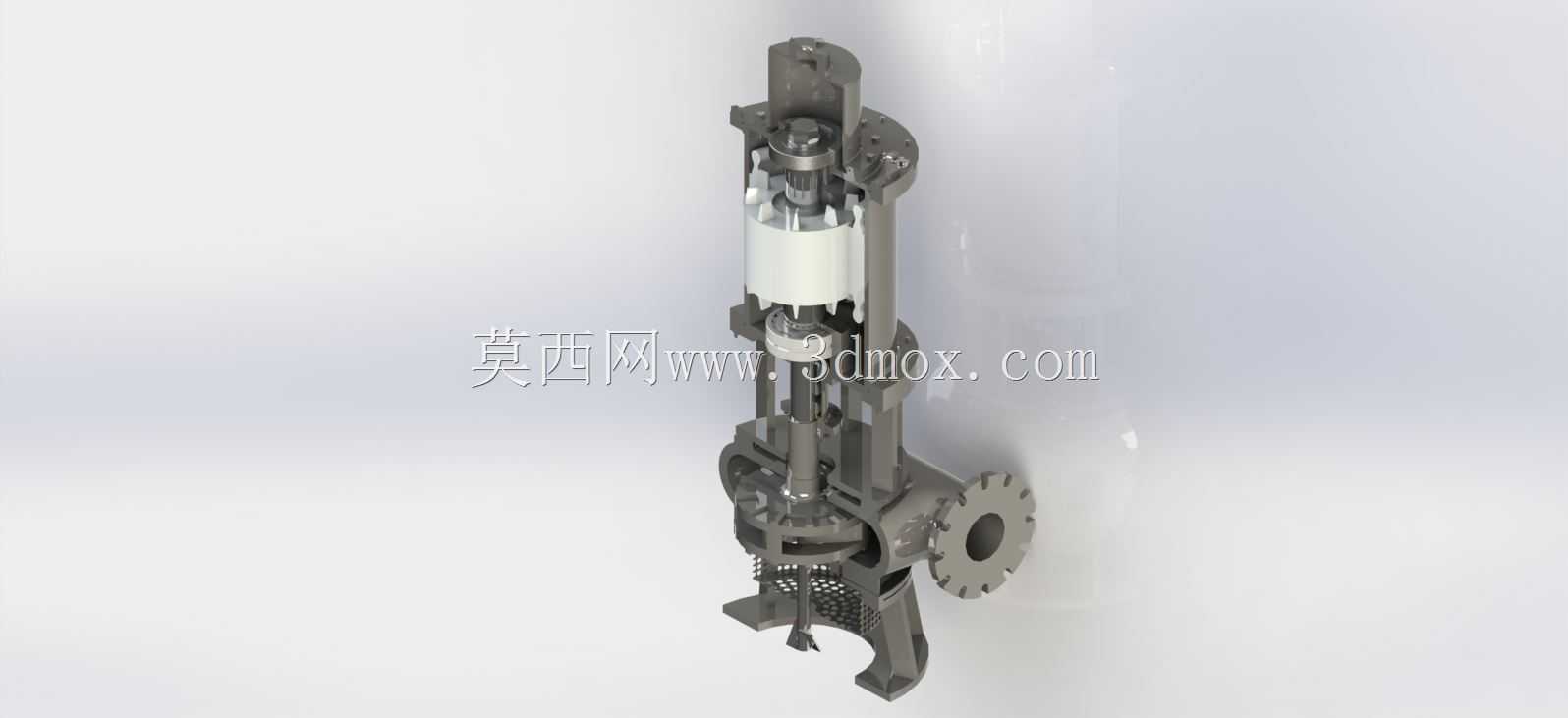

　　中部阀杆贯穿上下，通过多级衬套、压盖和连接螺母实现轴向传动与对中。阀杆外侧设置了分段式支撑结构，上端与执行机构输出件连接，下端带动阀芯升降或旋转，从而改变流道开度。设计上把传动件、密封件和承压件分层布置，能够让装配关系更清晰：承压边界主要由阀体和侧法兰承担，运动部件集中在中轴线上，维护时可按顶部执行器、阀杆压盖、阀芯组件的顺序逐层拆卸，而不必整体断开主管道。白色筒状隔套位于执行段与高温或带压介质段之间，既可以形成热隔离，也能为填料或密封组件提供安装位置，降低介质温度、腐蚀性介质对上部驱动部件的影响。

　　顶部执行机构采用支架式框架，两侧立板与横梁围成刚性支撑，内部容纳驱动轴、复位件和位置反馈相关安装位。框架上方的连接端保留了与气动、电动或手动驱动单元匹配的接口特征，侧面紧固件按对称位置布置，便于在三维总装中检查驱动装置外形是否与附近管道、桥架或操作平台干涉。顶部支架的宽度小于阀体下部最大轮廓，但高度方向占比较大，因此在设备选型阶段不能只按法兰口径估算占地，还需要把执行器高度、检修吊装高度以及阀杆行程全部纳入安装边界。

　　从建模思路来看，该结构没有把阀门简化成单一壳体，而是把法兰、阀体、滤网、阀芯、阀杆、衬套、压盖、支架和紧固件分别建立，能够真实反映装配层级。侧法兰与阀体之间的过渡圆角、加强筋和螺栓凸台均有体现，这些特征对应实际铸造或焊接阀体的应力分布需求；中轴线附近的多处螺母、销钉和定位面，则保证了运动部件在往复动作时不会出现偏心卡滞。对于需要完成设备总图、管路布置或维护仿真的人员，这种分层模型有利于单独隐藏外壳、检查内部流道，也方便在工程图中生成剖视，表达介质从侧向入口、经过滤区、沿阀芯调节后输出的路径。

　　安装边界方面，侧向法兰的端面是主要管线对接基准，阀体底部滤网结构构成最低维护轮廓，顶部执行支架构成最高检修轮廓；设备背部和正面应保留足够空间，以便操作人员观察阀位、拆装压盖以及取出内部组件。若将其布置在撬装设备内，还需在侧法兰周围留出扳手回转半径，在顶部留出驱动单元拆卸距离，在底部留出排污和滤网清理空间。整体结构强调承压、过滤、调节和维护的协同，适合作为工业管路控制阀设计、撬装管路布置以及阀门内部结构教学参考。
