丹佛斯制冷管路液流观察视镜结构

项目分类:阀门 发布时间:2022-07-14 ID:680552
  • 丹佛斯制冷管路液流观察视镜结构
  • 丹佛斯制冷管路液流观察视镜结构

  该视液镜主要用于制冷系统液体管路中,安装在干燥过滤器之后、膨胀阀之前的管段,用来直接观察制冷剂流动状态、含水量指示以及系统是否存在明显闪发气体。现场调试和运行维护时,工程师可通过中心透明视窗判断管路内是否为连续液流,若出现大量气泡,通常提示供液不足、过滤器堵塞、制冷剂充注量偏低或管路压降异常;视窗周边的颜色指示区还可反映制冷剂含水状态,便于判断干燥滤芯是否需要更换。

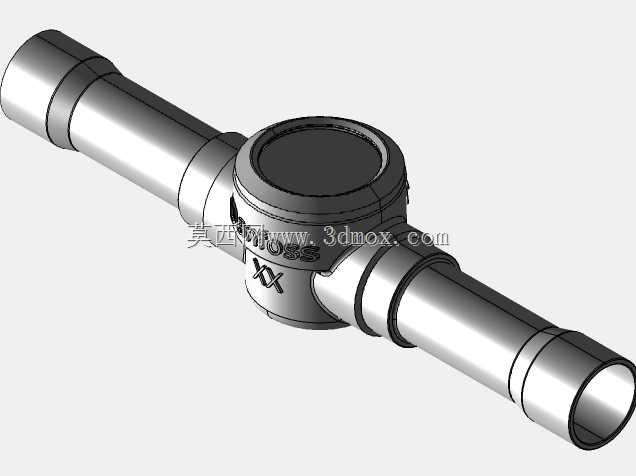

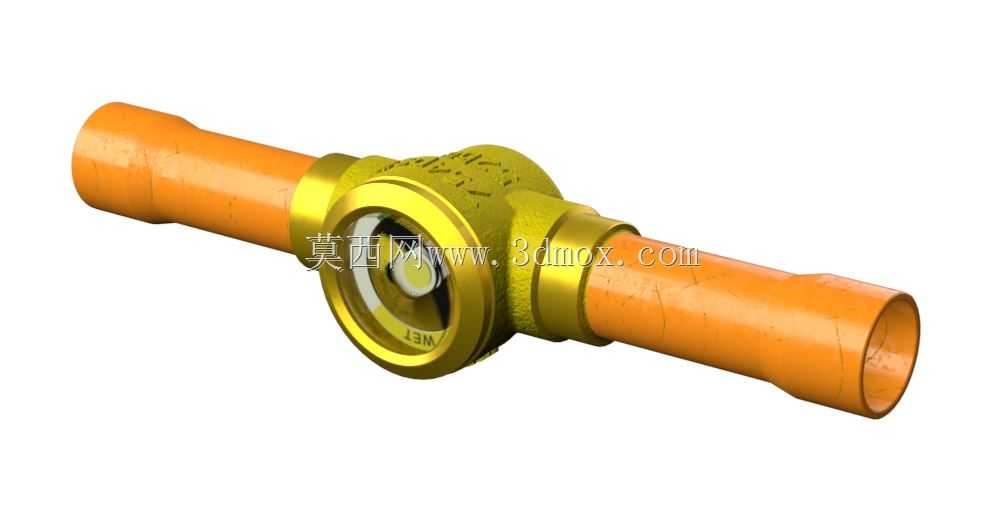

  结构上,模型呈现为直通式管路元件,两端为承插式铜管接口,可与同规格紫铜管通过钎焊连接;中部阀体采用黄铜材质,外形包含六角受力段和圆形观察窗座,既满足扳手装夹,也为视窗玻璃、密封件和指示元件提供安装空间。黄铜阀体在制冷工质和冷冻油环境中具有较好的加工性、耐蚀性与焊接适应性,端部铜管则便于与系统管路形成一致材质的焊接接头,降低异金属连接风险。

  从建模角度看,该零件需要重点表达三段结构关系:两端长铜管保持同轴,中部阀体包裹流道并形成加厚承压区;观察窗沿阀体径向布置,玻璃片、压圈、密封面与指示盘之间存在明确装配层级;阀体外侧的六角面、台阶、圆角和标识区域均应保留,因为这些特征不仅影响外观,也关系到加工工序、扳手空间和现场识别。流道内部虽在外观模型中不可完全展示,但设计时应保证进出口通道平滑过渡,避免突变截面造成额外涡流和压降。

  安装边界方面,这类视镜应布置在振动较小、便于目视检查的位置,阀体周围需预留焊接和保温施工空间。两端铜管插入系统管路后,钎焊时应控制热输入,避免火焰直接长时间作用于视窗玻璃和密封区域;若现场条件允许,焊接过程中可对阀体采取适当冷却或通惰性气体保护,减少内壁氧化皮产生。安装方向上,观察窗应朝向巡检通道或照明可及的位置,保证运行人员无需拆卸即可看清液流和指示剂颜色。

  在制冷机组总体布置中,视液镜虽然尺寸不大,但对故障判断很有价值。压缩机冷凝机组、冷风机组、冷水机组以及商超制冷柜管路中,常将其与干燥过滤器、电磁阀、热力膨胀阀或电子膨胀阀配合使用。设备启动、负荷变化或融霜结束后,短时气泡可能属于过渡现象;若稳定运行中视窗仍持续出现气泡,则需要结合过冷度、蒸发压力、冷凝压力、过滤器前后温差等参数综合判断。

  三维选型校核时,不能只关注接口管径,还应核对阀体长度、最大外圆、六角对边尺寸以及观察窗凸出高度。管路密集区域若视镜靠近墙板、横梁或其他阀件,可能导致扳手无法就位,或观察窗被保温层、线束遮挡。模型中两端直管段较长,有利于在虚拟装配中检查焊缝距离、管卡位置和保温层包覆厚度;实际布置时,视镜两端应保留合适直管段,不宜紧贴弯头或变径处,以减少紊流对观察效果的影响。

  结构设计思路体现了制冷阀件的典型取舍:黄铜主体承担承压和连接功能,铜接管承担焊接适配功能,透明视窗承担状态反馈功能,指示剂承担湿度警示功能。各功能区域集成在一个紧凑直通阀体上,既不过多增加管路长度,又能在系统关键节点提供直观诊断信息。对于建模人员而言,绘制时应保证接管轴线、视窗轴线和阀体对称面的位置关系准确,六角段与圆柱段过渡自然,端部承插深度和外径比例符合制冷管件习惯;对于选型人员而言,则应把它视为系统诊断元件,而不是单纯的管道接头,在管路布局阶段就为观察、焊接、维护和保温留出足够空间。
