水利沉箱式主闸门挡水启闭结构

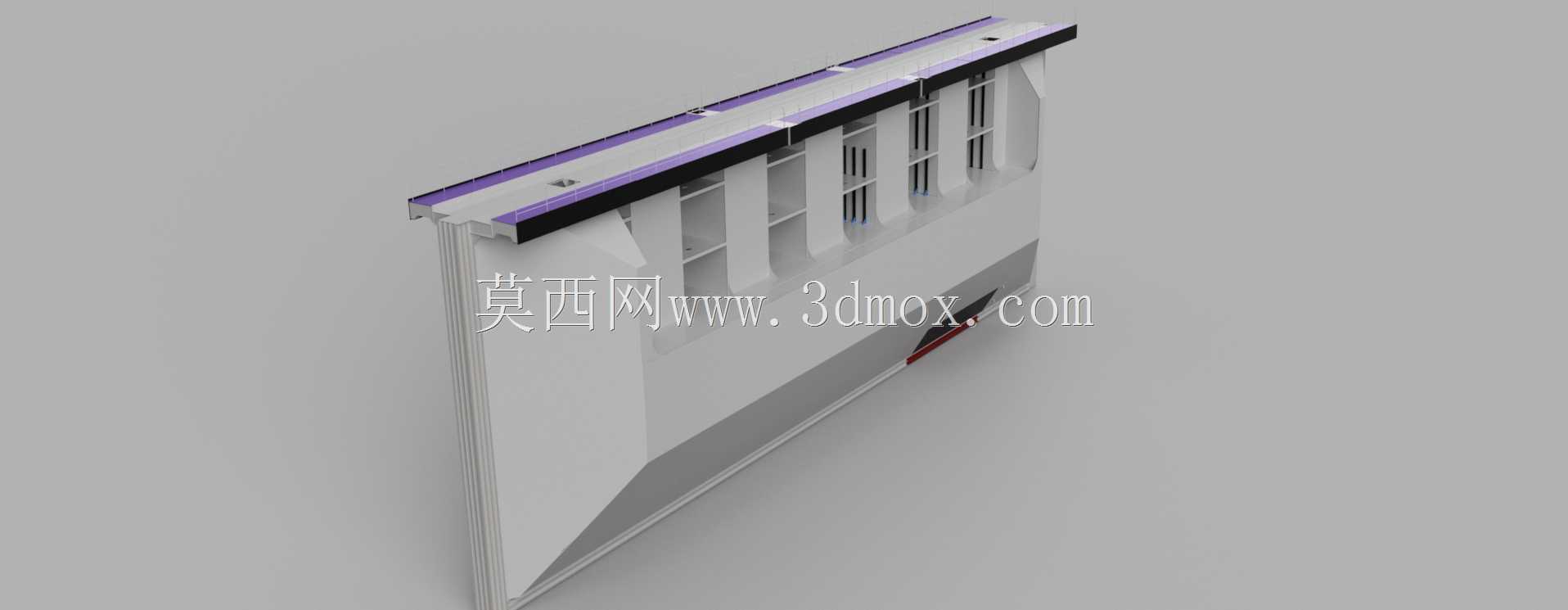

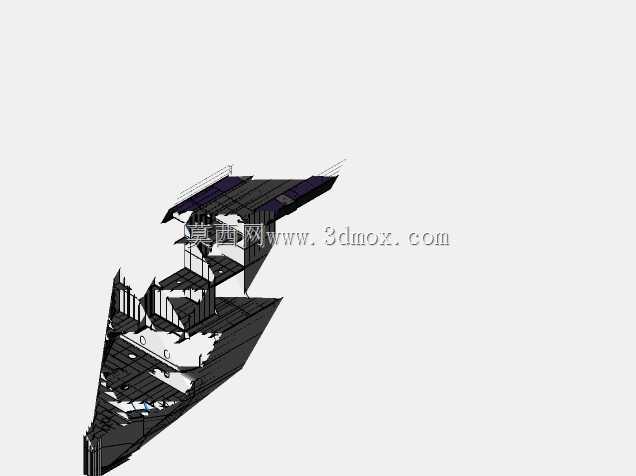

　　这套沉箱闸门主闸门组件的三维结构，面向水利水电、船闸通航、河道节制闸以及库区取水口的挡水泄流工况搭建，整套结构把埋入河床的沉箱基础、主闸门门叶、导向支承、止水密封以及启闭连接点位整合在同一装配体系里，现场安装时不需要在临水侧搭建大面积临时围堰，沉箱段可以在干地预制完成后浮运到闸址，再通过压载下沉落到预先整平的基床面上，大幅缩减水下作业的工期与风险。从结构布局来看，门体采用多主梁格构式焊接构型，沿水流方向的面板承担上下游水头差产生的均布水压力，背水面布置横向次梁与纵向主主梁，梁格之间设置纵向隔板和横向肋板，把大面积面板承受的水压逐级传递到两侧的支承边梁，再通过主轮、滑块或者反轮把荷载传导到闸墩的预埋轨道上。

　　格构内部留出的空腔一方面可以作为检修通道，方便运维人员进入门体内部检查焊缝腐蚀情况，另一方面也可以根据调度需求配置压重块，在动水闭门过程中增加门体的下压力，避免上下游水位差产生的上托力把闸门顶起卡阻。止水系统的布置顺着门叶周边轮廓展开，底止水贴合沉箱顶部的预埋止水垫板，侧止水沿闸墩轨道侧面的不锈钢止水座板压紧，顶止水在闸门全关位置和门楣结构贴合，所有止水连接件都预留了调节余量，现场安装时可以通过螺栓调整止水橡皮的压缩量，保证在设计水头下不会出现喷射状渗漏。导向部分在门体两侧上下端分别设置侧轮和反轮，侧轮约束闸门沿水流方向的横向位移，反轮承受门叶在动水启闭时产生的反向脉动荷载，避免门体在升降过程中出现晃动、撞击轨道的情况，

　　轮体的轴孔位置都设计了自润滑轴承的安装空间，长期浸在水下也能减少卡滞概率。沉箱基础部分的外形按照河床受力特点设计，底部扩大的底板把上部闸门传递的集中荷载扩散到地基土层，箱体内部分隔为多个独立的压载舱格，浮运阶段可以通过调整不同舱格的注水量控制沉箱的姿态，下沉到位后再浇筑水下混凝土把舱格填实，让沉箱和基础基岩形成整体，抵御汛期高速水流的冲刷以及闸室检修时的不平衡水压。和常规露顶式闸门相比，这种沉箱集成式的布置把闸底板和门库结构整合为一体，不需要在河床现场浇筑大体积的闸室混凝土，适合在水深较大、导流条件受限的山区河道以及沿海挡潮闸项目中使用，挡潮工况下还可以在门体迎潮侧增设防腐涂层和阴极保护连接点，抵御海水氯离子的电化学腐蚀。

　　建模过程中所有板件都按照实际焊接坡口的位置拆分，主梁和面板的相交处预留了焊接收缩余量，装配关系里严格还原了门体全行程的升降边界，顶部吊点和启闭机的活塞杆或者卷扬钢丝绳的连接铰点按照同轴约束设置，在三维环境里可以直接模拟闸门从底坎提升到全开位置的运动轨迹，检查门体上升时会不会和门楣、上部排架以及启闭机平台发生空间干涉。安装边界方面，沉箱两侧和闸墩的接合面预留了止水带的安装凹槽，现场对接完成后可以浇筑接缝混凝土形成连续的防渗体系，门叶的外形尺寸和闸孔净宽、设计挡水位相互匹配，两侧轨道的预埋精度按照门体运行间隙要求控制，运维阶段可以通过门顶的检修平台锁定装置把闸门固定在全开位置，方便人员进入闸室底部清理淤积杂物、更换磨损的止水和轮组配件。
