卧式多级离心增压泵整机结构

　　这套卧式多级离心增压泵的三维结构，围绕工业流体输送中对高扬程、稳定压力和连续运行的需求展开。整机采用水平布置方式，动力输入端伸出的泵轴用于连接联轴器或驱动装置，中段由多级泵腔串联叠装，末段汇集高压流体后经顶部法兰接口输出。与单级泵相比，多级结构通过逐级提升流体压力，能够在较小叶轮直径和较低转速下获得较高扬程，适合锅炉给水、工业循环水增压、高层建筑供水、反渗透前置加压以及工艺管路中需要稳定压差的场合。

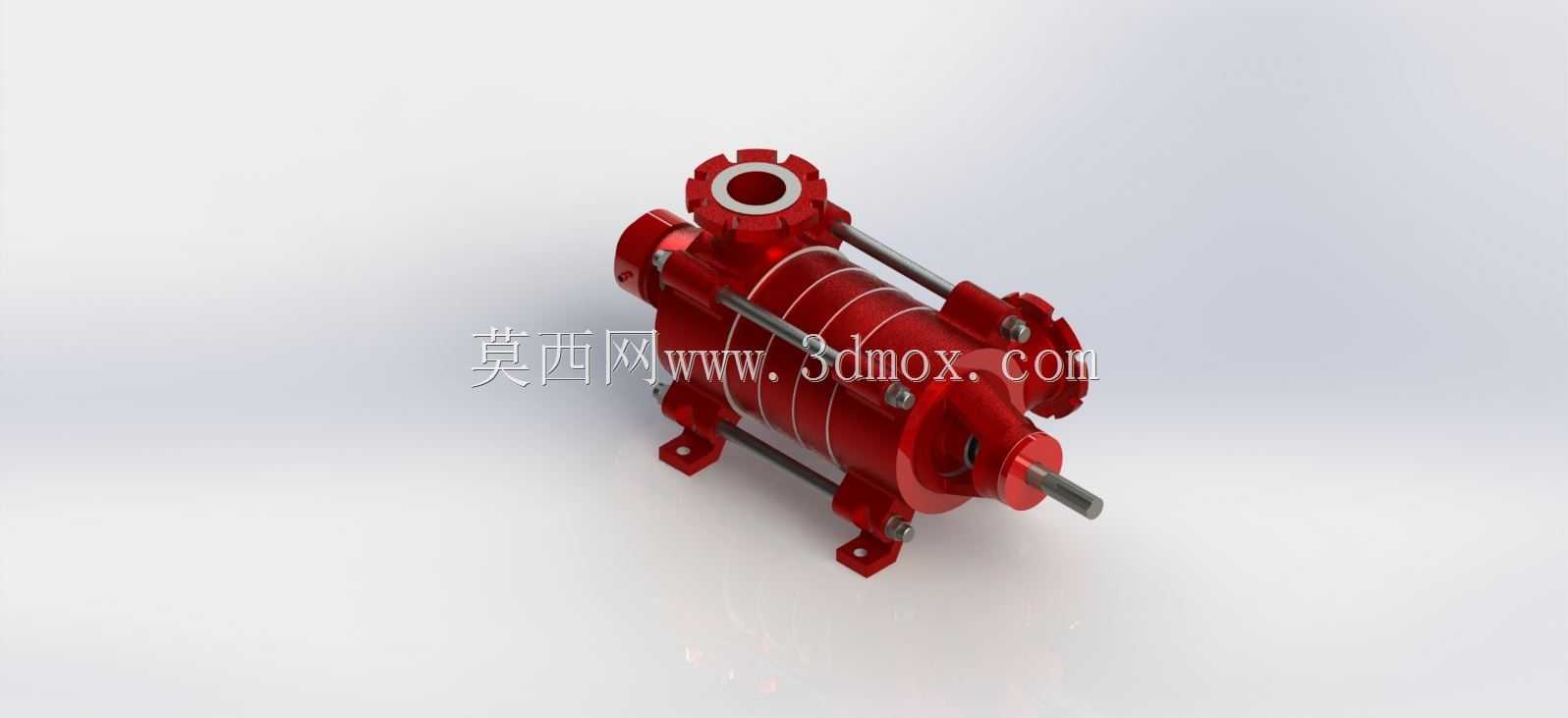

　　从外观上可以看到，泵体中段采用分段式筒形结构，多根长拉杆沿圆周方向贯穿各级泵壳，并由两端螺母锁紧。这种结构的优势在于装配关系清晰：各级导叶、叶轮和密封件可以按轴向顺序叠放，检修时松开拉杆即可分段拆解，不必整体破坏管路连接。拉杆的位置避开进出口流道和主要支撑面，既提供足够的轴向预紧力，又使泵壳在承压时保持均匀压紧。模型中红色主体表现的是泵壳、端盖和支座等外部构件，银色杆件则对应泵轴、拉紧螺栓及连接紧固件，材质区分有助于在装配评审中快速识别受力件与外观件。

　　泵的进出口采用法兰连接形式，顶部接口便于与管路系统对中。法兰端面的螺栓孔分布、接口高度和外圆尺寸直接决定现场配管边界，因此在整机布置时需要预留法兰拆装空间，尤其要保证阀门、弯头和紧固件不会与泵体中段、拉杆或底座发生干涉。底部支座承担整机重量和运行载荷，支脚开孔位置决定地脚螺栓布置。安装时应保证泵轴与驱动轴同轴度，底座平面具备足够刚度，避免管道重量直接压在泵体上；若管路存在热膨胀，还应通过支架或补偿装置吸收位移，防止额外弯矩作用于法兰和泵壳。

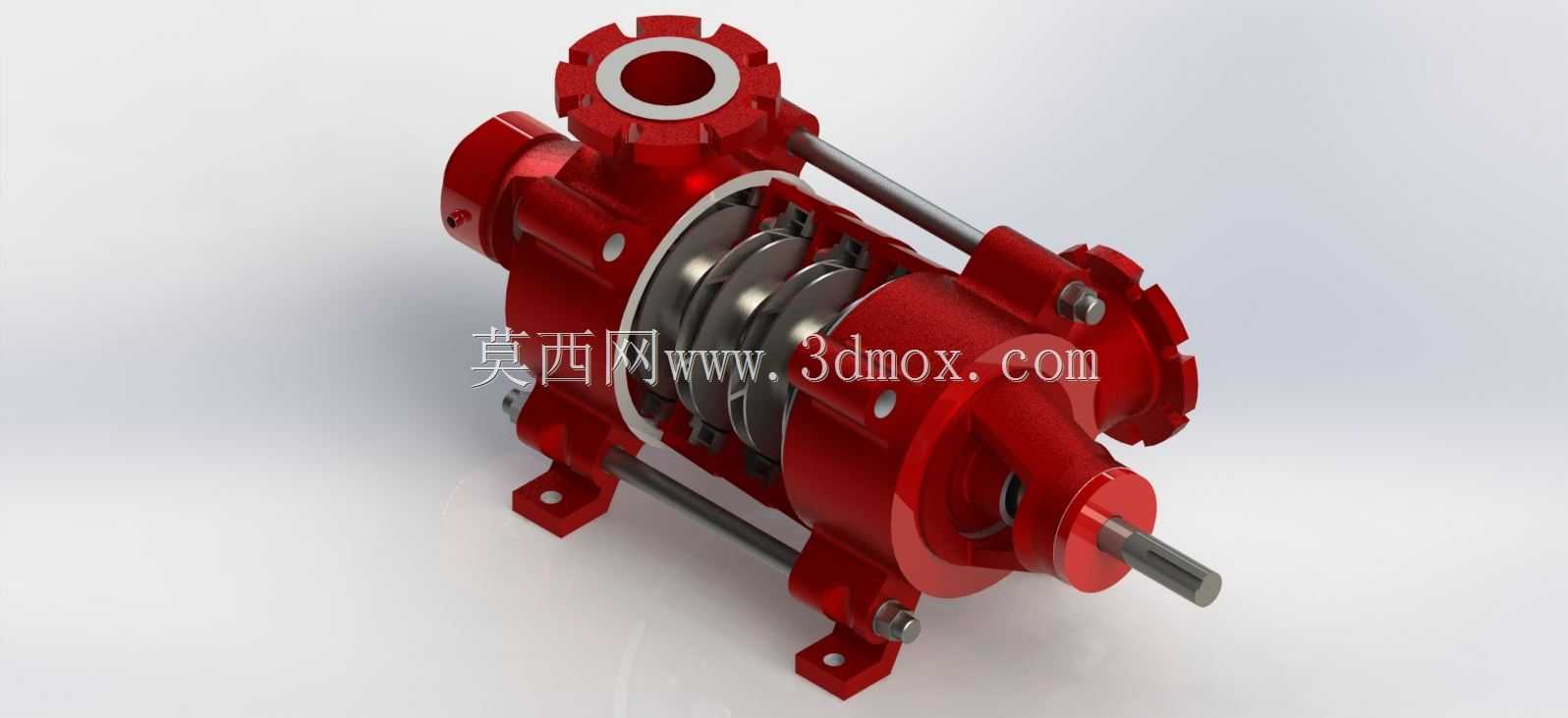

　　内部设计的核心在于多级叶轮与导叶的匹配。流体由吸入端进入首级叶轮，在离心力作用下获得速度能，随后经导叶转换为压力能并导入下一级。每增加一级，出口压力相应抬升，级间密封则用于减少高压侧向低压侧的回流。模型虽然主要展示外部装配关系，但从轴向长度、端盖结构和轴伸位置可以判断，设计时必须重点控制转子的轴向定位、叶轮间距、级间套配合以及轴承跨距。泵轴属于细长回转件，转速、叶轮质量和支撑间距会影响临界转速与振动水平，因此结构上需要让轴承支撑位置尽量靠近转子载荷区，同时保留机械密封或填料密封的安装空间。

　　轴端密封是此类泵可靠运行的关键部位。输送清水或洁净介质时，常采用机械密封控制泄漏；若介质温度较高或含有颗粒，则需要结合冲洗方案、耐磨材料或适当的密封形式。端盖处的密封腔尺寸、轴套位置和压紧方式都应在建模时保持可装配、可更换。维修视角下，密封件、轴承和叶轮属于常见维护对象，结构设计不应让外围管路完全遮挡拆卸路径；联轴器侧也应保留安全护罩和对中检查空间。

　　在三维建模过程中，整机可以按转子组件、定子泵壳组件、拉紧组件、支座组件和管路接口组件分层管理。泵轴、叶轮、键、轴套、轴承和锁紧螺母构成旋转部分，需重点检查轴向间隙和转动干涉；各级泵壳、导叶、端盖和密封件构成承压流道部分，需关注贴合面和密封槽；拉杆、螺母和定位销承担装配约束，需保证孔位同轴；支脚与底座则涉及安装基准。对于选型人员而言，这类模型的价值不只是外观展示，更在于核对轴高、法兰方位、地脚尺寸、检修距离和驱动连接方式。

　　现场应用中，多级离心泵通常布置在固定泵站或设备间内，周围需设置排水、起吊和检修通道。泵组启动前应确认灌泵、排气和阀门状态，避免空转或缺液运行；运行中则通过出口压力、轴承温度、振动和泄漏量判断状态。结构设计上，分段式壳体兼顾承压与维护，法兰接口保证管路连接强度，水平轴伸便于通用电机驱动，底部支脚提供稳定支撑。整体形态紧凑而层级明确，反映了多级泵在高扬程输送场景中对压力逐级提升、转子稳定运行和现场维护便利的综合考虑。
