多级叶轮转子泵体总成结构设计

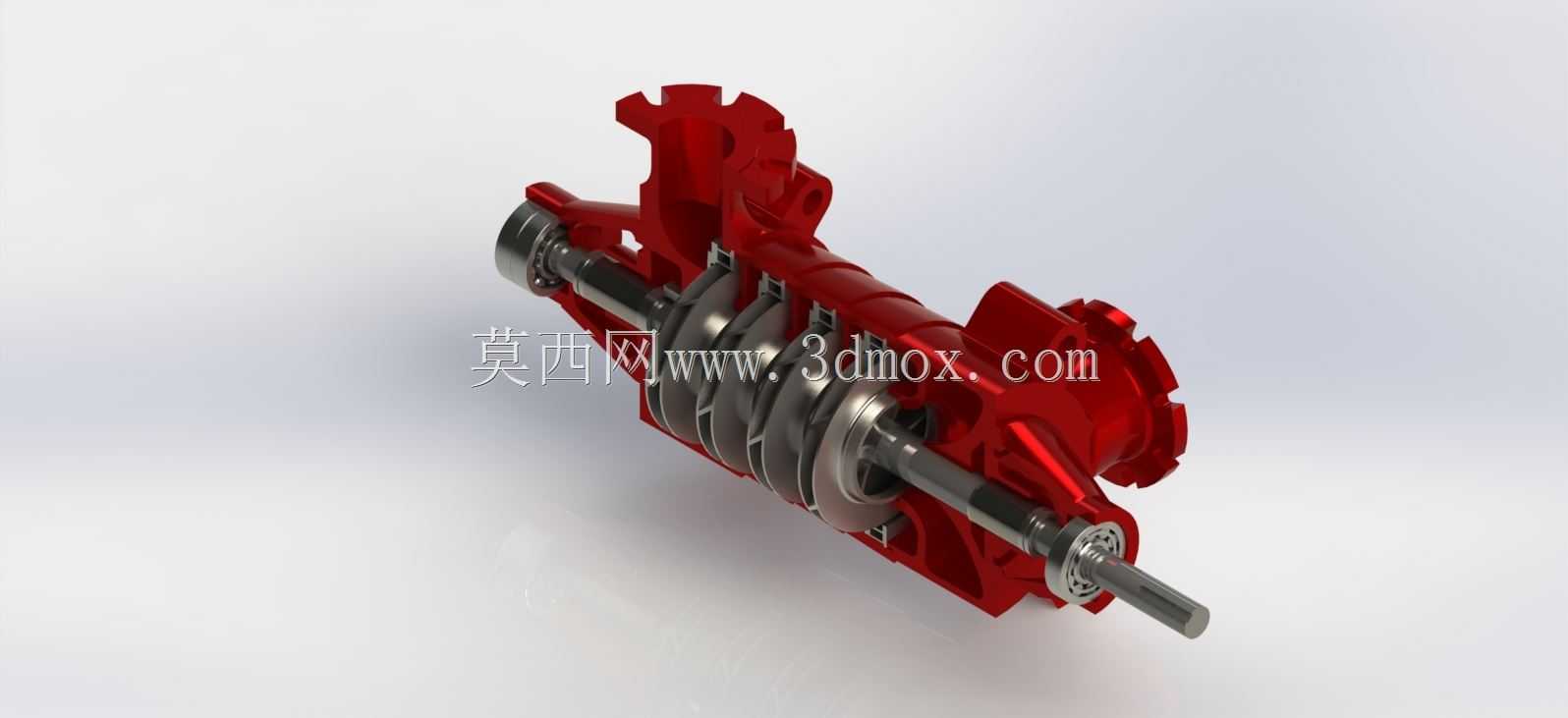

　　这套转子总成在做结构拆解时最先要盯住的是轴系串装逻辑，整根主轴从输入端贯穿各级叶轮、隔套与端盖定位面，所有回转件的同轴度基准都落在两端轴承位上，现场装配时如果轴承座孔的不同心度超差，高速运转下很容易出现叶轮扫膛、轴端密封偏磨的问题。红色壳体部分采用上下剖分的夹持结构，壳体内壁预留了和各级叶轮外缘匹配的流道型腔，每一级叶轮的叶片型线都顺着介质流向做扭转设计，流体从轴向进入之后，逐级被叶轮加压，相邻叶轮之间的隔套既承担轴向定位的作用，也把各级腔室的窜流间隙控制在设计阈值内，避免高压侧介质向低压侧回流，拉低整体增压效率。

　　从实际工况适配来看，这类多级转子结构常被用在中小流量高扬程的流体输送场景里，比如洁净水增压、轻工制程里的低粘度流体输送，或是小型动力单元的润滑供油回路。选型阶段首先要核对轴向安装总长，主轴伸出端的轴径和键槽尺寸要和驱动端的联轴器或者带轮匹配，壳体两侧的安装支脚孔位需要和底座的预埋螺栓位置对齐，支脚的支撑面要做铣平处理，保证装配后壳体不会出现额外的安装应力，不然长期运行中壳体形变会挤压内部叶轮，造成转动卡滞。

　　设计过程中流道的顺滑过渡是很容易被忽略的细节，叶轮出口和壳体流道对接的位置如果存在台阶或者锐角，介质通过时会产生明显的局部涡流，不仅会损失压头，还会诱发气蚀，在输送易汽化介质的时候这个问题会被放大。所以三维建模阶段每一级叶片的进出口角都要和相邻流道的曲率做连续匹配，叶轮和壳体之间的径向间隙要兼顾加工经济性和运转安全性，间隙过小会因为热胀冷缩出现擦碰，间隙过大则容积效率下滑明显。

　　轴系的轴向力平衡也是这类多级结构的核心要点，每一级叶轮工作时两侧的压差都会产生指向输入端的轴向推力，级数越多累积的轴向力越大，设计时要么在末级叶轮背面开设平衡孔，将高压侧介质引回低压腔抵消部分推力，要么在轴端配置成对的角接触轴承来承受剩余轴向载荷，同时轴承位的润滑通道要和壳体上的油孔对齐，保证运转时滚动体表面能持续形成油膜，避免干磨烧损。

　　外形边界上，壳体外侧的加强筋顺着内部承压腔的轮廓布置，既可以提升壳体在额定工作压力下的刚性，减少高压工况下的型腔鼓胀变形，也能避免壳体壁厚整体过大带来的铸件重量超标、冷却凝固时缩松的问题。主轴两端的密封腔分别预留了机械密封或者填料密封的安装空间，用户可以根据输送介质的腐蚀性、温度区间更换对应的密封组件，密封端盖的压紧螺栓要按对角顺序分步拧紧，防止压盖偏斜导致密封件受力不均出现泄漏。

　　在做整机布局校核的时候，还要预留出日常维护的操作空间，壳体剖分面的连接螺栓要留出足够的扳手空间，后期更换叶轮或者密封件时不需要完全拆断上下游管路，松开剖分螺栓即可掀开上盖取出内部转子组件，大幅缩减停机检修的时长。转子做动平衡校验时，要把所有叶轮、隔套、锁紧螺母按装配顺序预装在工艺轴上，去重位置优先选在叶轮的非流道工作面，避免破坏叶片的型线精度，平衡精度达到工况要求后，整机组装运行的振动值才能控制在标准允许范围内，延长轴承和密封件的服役周期。
