日产五立方撬装式海水淡化处理设备

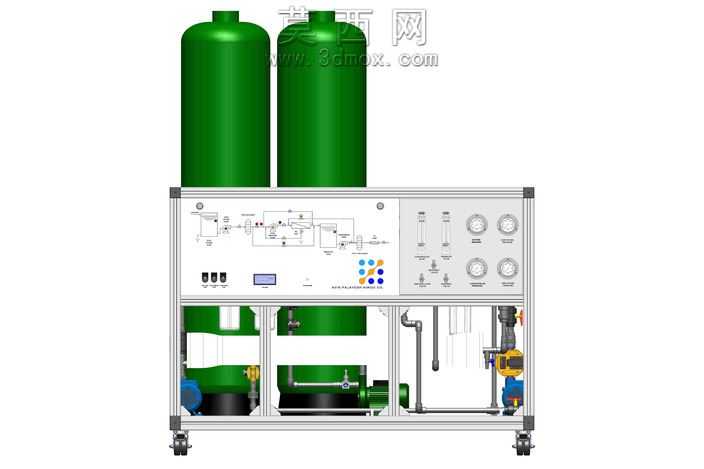

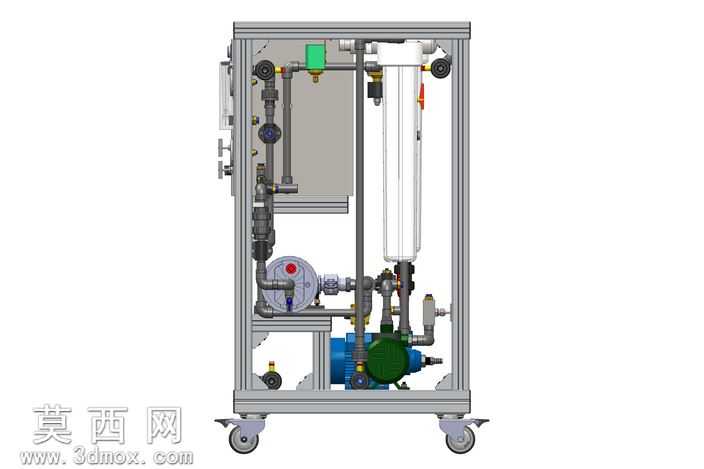

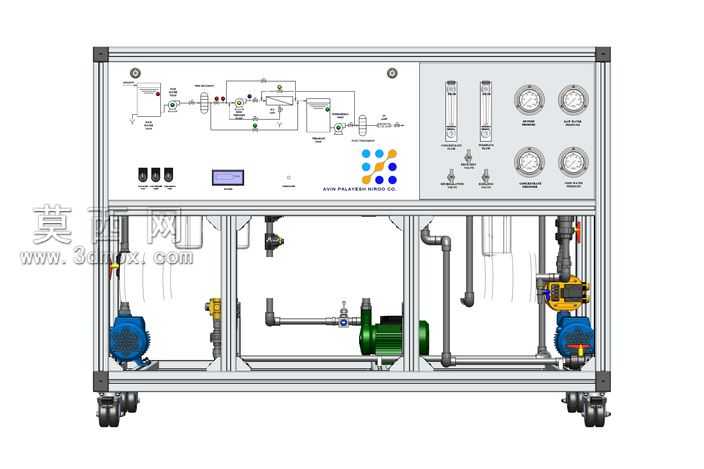

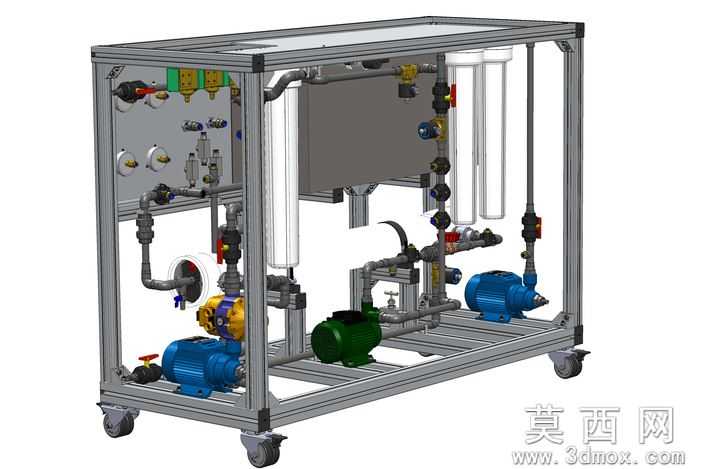

本三维模型采用参数化建模方式完成撬装式海水淡化设备的全结构搭建，整体以工业铝型材框架作为承载基体，建模阶段严格遵循铝型材的标准截面参数，通过拉伸、装配约束完成框架的拼接，底部脚轮采用可旋转带刹车的工业脚轮标准件建模，还原脚轮的安装支架、滚轮、刹车拨片的细节结构，保证设备移动与驻停功能的结构合理性。设备上层分为工艺原理图展示区与仪表操控区，原理图区域通过草图绘制、线条约束完成海水淡化全流程的管路走向标识，还原预处理、增压、反渗透、产水输出的全流程节点符号；操控面板区域依次建模布置玻璃转子流量计、耐震压力表、流量调节阀、控制显示屏、操作按钮组，所有仪表的表盘刻度、接口螺纹、安装固定座均按照工业常用仪表的尺寸参数建模，保证面板布局符合人机操作的合理高度与操作间距。设备下层为核心动力与管路执行区，依次完成进水增压泵、高压柱塞泵、精密过滤器、反渗透膜壳、管路阀门、流量传感器的独立建模，其中泵体还原了电机散热筋、泵头进出口、接线盒的细节结构，管路采用硬管与软管结合的建模方式，硬管通过3D草图路径扫描生成，还原弯头、三通、法兰连接的结构细节，软管采用样条曲线扫描还原柔性管路的自然走向，所有阀门均还原手轮、阀体、阀杆的操作结构，传感器还原接线端口与检测探头的结构。材质渲染阶段，铝型材框架赋予银灰色阳极氧化铝材质，泵体根据类型分别赋予蓝色铸铁烤漆、绿色水泵烤漆材质，管路根据流体类型区分赋予不锈钢、UPVC塑料材质，仪表面板赋予浅灰色哑光金属漆材质，压力表表盘赋予玻璃透明材质与印刷刻度材质，脚轮赋予黑色橡胶与镀锌金属支架材质，整体渲染效果还原工业设备的真实质感。设计阶段充分考虑撬装设备的集成性，将所有功能部件整合在同一框架内，预留合理的检修操作空间，管路布局遵循横平竖直的工业布线规范，仪表集中布置在正面操控区便于操作观察，整体结构紧凑同时满足设备的安装、维护、操作需求，还原了日产5立方米海水淡化设备的完整结构与功能布局。
