单头圆柱蜗杆传动件三维结构设计

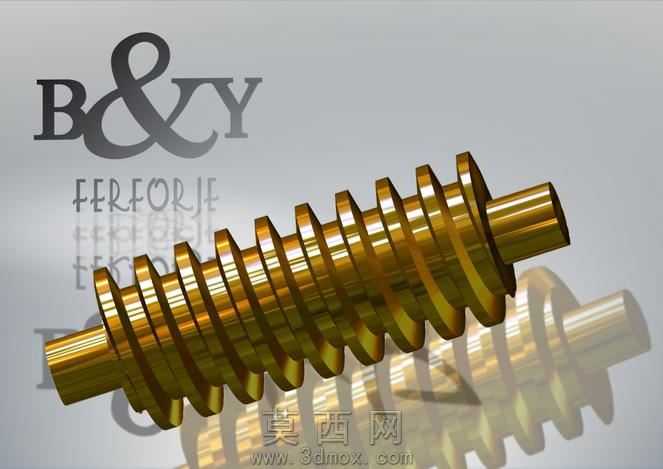

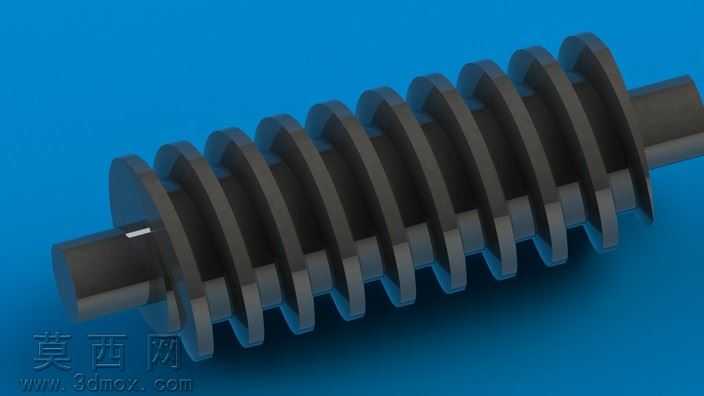

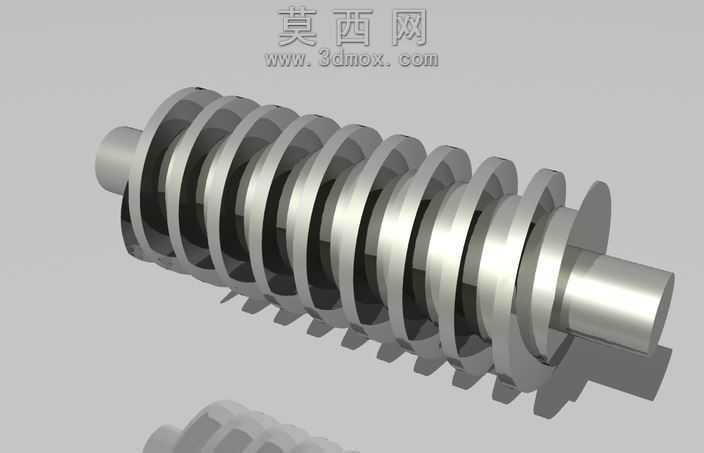

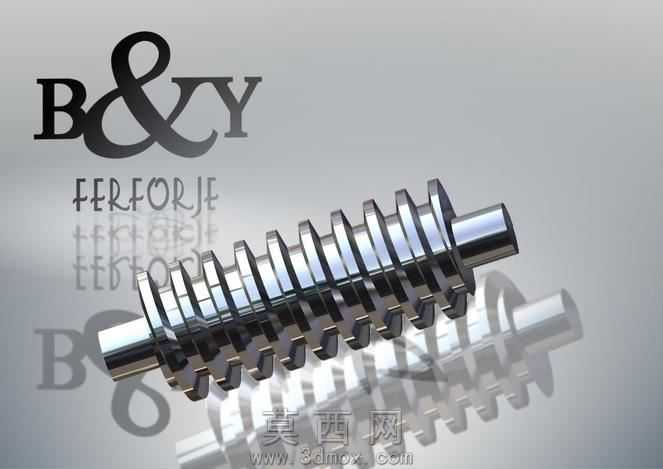

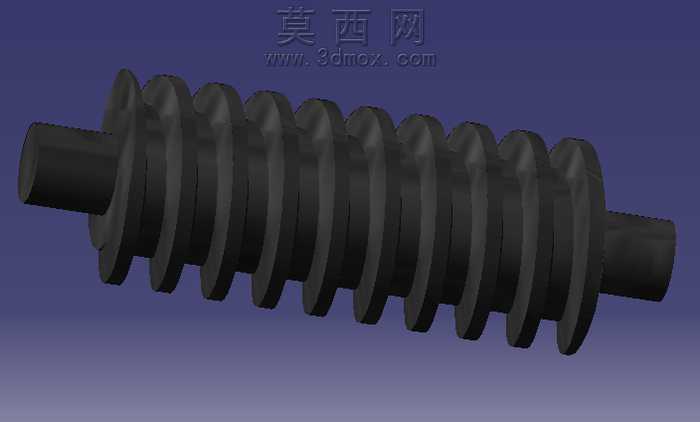

本作品为单头圆柱蜗杆传动零件的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循机械传动零件的设计规范与精度要求。建模初始阶段首先梳理蜗杆的核心结构逻辑：该零件为阿基米德圆柱蜗杆结构，整体由两端阶梯轴段、中间螺旋齿段构成，两端轴段为装配支撑部位，分别设置有轴肩定位结构，用于匹配传动系统中的轴承、端盖等配套零件，保证装配时的轴向定位精度，避免工作过程中出现轴向窜动。中间螺旋齿段为核心传动部位，建模时首先绘制蜗杆的轴向齿廓截面，严格按照模数、压力角、导程角、齿顶高系数、顶隙系数的标准参数绘制齿形轮廓，通过螺旋扫描特征生成连续的螺旋齿体，齿面的螺旋升角经过参数校准，保证与配对蜗轮啮合时的正确接触状态，避免出现齿面干涉、啮合间隙过大或过小的问题。齿根与轴段的过渡位置设置有标准圆角，消除应力集中隐患，提升零件的抗疲劳强度，两端轴段的端面设置有倒角，便于装配时的导入，同时去除加工毛刺。材质渲染阶段选用了合金结构钢的材质效果，还原了经过调质处理后的金属表面质感，齿面添加了细微的磨削纹理效果，模拟实际零件经过精加工后的表面状态，整体渲染采用蓝色纯色背景，搭配柔和的侧方打光，清晰展现齿形的螺旋走向、轴段的阶梯结构以及各部位的过渡细节，能够直观呈现零件的整体形态与结构特征。设计过程中充分考虑蜗杆的实际应用场景，该类零件常用于交错轴传动的减速机构中，建模时严格控制各段轴径、齿顶圆直径、齿根圆直径、轴向长度的尺寸比例，保证模型可直接用于后续的虚拟装配、运动仿真、工程图导出等工作，齿部的参数设置符合通用机械传动的设计标准，能够满足常规减速传动场景的设计参考需求，两端轴段的直径、长度参数预留了标准轴承的装配空间，可直接匹配常用规格的滚动轴承，提升了模型的工程实用价值。
