德制SPzB-41配套2.8cmPzgr.41穿甲弹壳体

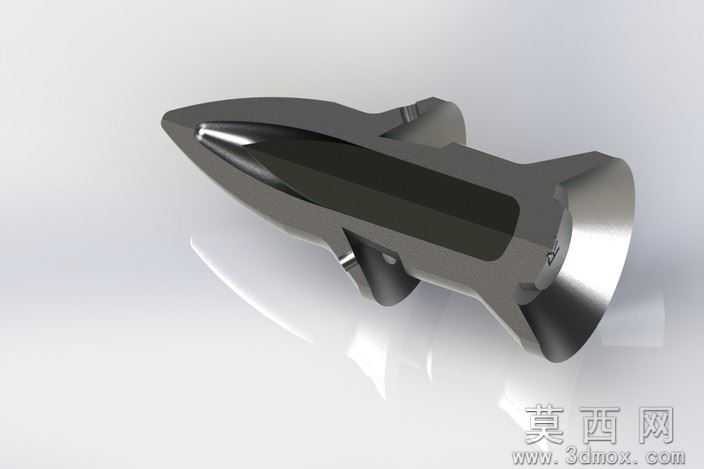

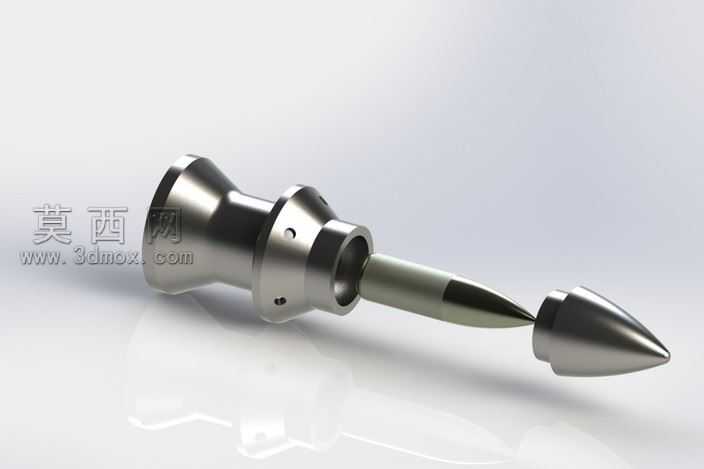

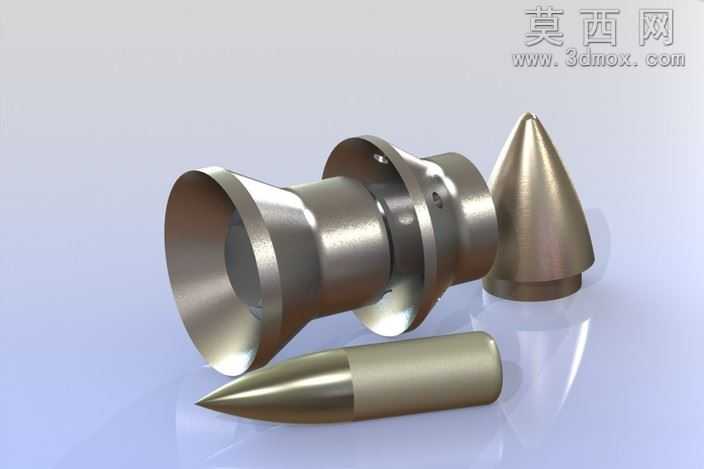

本模型围绕二战德国SPzB-41重型反坦克步枪配套的2.8cmPzgr.41穿甲弹壳体及配套弹体组件展开三维建模，整体建模过程严格参照该型弹药的实物测绘比例，在SolidWorks环境下采用自底向上的装配建模思路完成全结构还原。建模初期先通过旋转凸台特征构建弹壳主体的回转基体，针对弹壳口部的收口锥面、中部的定位凸缘、尾部的底火安装腔分别采用拉伸切除、旋转切除、倒角等特征完成细节刻画，保证弹壳各段壁厚、锥度与实物尺寸完全匹配，凸缘位置的卡槽结构通过扫描切除特征实现，还原弹药供弹定位的结构细节。配套的被帽穿甲弹头部分，分别构建外部软钢被帽、内部钨质硬质合金弹芯、风帽尖锥三个独立零件，弹芯的锥度、被帽的包覆厚度均参照该型弹药的APCNR-T结构参数设置，风帽部分通过薄壁旋转特征制作，还原其低阻气动外形。材质渲染阶段，弹壳主体采用抛光合金钢材质，调整金属粗糙度参数至0.15、反射率0.8，还原钢制弹壳经表面处理后的亚光金属质感；钨质弹芯部分设置为高硬度钨合金材质，适当降低反射率提升硬质金属的厚重感；软钢被帽部分调整材质粗糙度至0.3，区分不同构件的材质差异。场景渲染采用柔和的工作室顶光搭配侧方补光，避免金属表面出现过曝反光，同时添加微弱的环境反射效果，让金属构件的曲面转折更具立体感。结构设计上完整还原了该型次口径穿甲弹的装配关系，弹壳与弹头的配合段、弹芯与被帽的嵌套位置均设置了准确的配合公差，可直接用于装配干涉检查、弹药结构原理演示等场景，所有特征均保留建模历史参数，方便后续对弹体尺寸、壁厚参数进行调整修改，模型各曲面均经过曲率检查，无破面、重叠面等几何错误，曲面过渡顺滑，完全还原该型反坦克弹药的金属构件细节特征。
