HPC700系列无刷电机控制器结构

　　该结构对应的是一款面向低压大电流动力系统的无刷电机控制器，整体采用封闭式梯形箱体布局，适用于电动车辆、移动作业平台、低速运输设备以及需要电机调速与能量回收的动力场景。控制器在整车或设备中承担电机驱动、电流分配、运行保护和状态控制等功能，是连接动力电源、驱动电机和操作控制系统的核心电控部件。

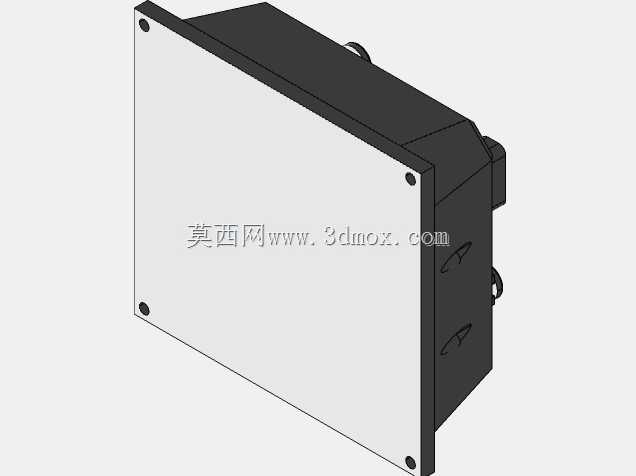

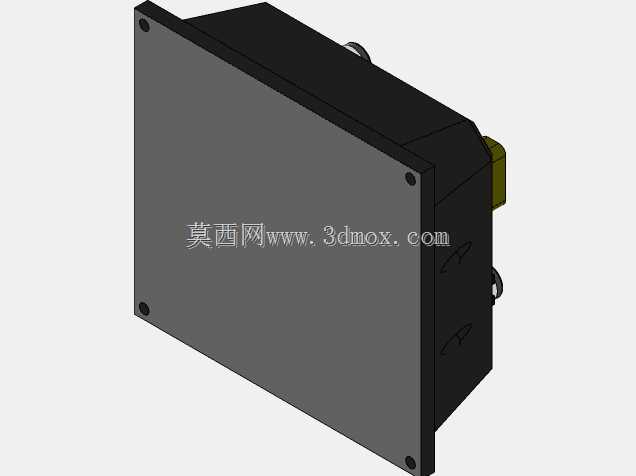

　　从外形边界看，控制器主体尺寸约为200毫米、276毫米、85毫米，重量约5.7千克，属于中等功率等级的车载式电控单元。箱体底部带有外延安装法兰，法兰上预留固定孔位，安装时可通过螺栓将控制器固定在车架、设备底板或支架平面上。这种带安装耳的底座设计能够让箱体与安装面保持明确的受力关系，避免设备运行振动直接传递到上盖和接线区域，同时也便于在有限空间内确定装配位置。

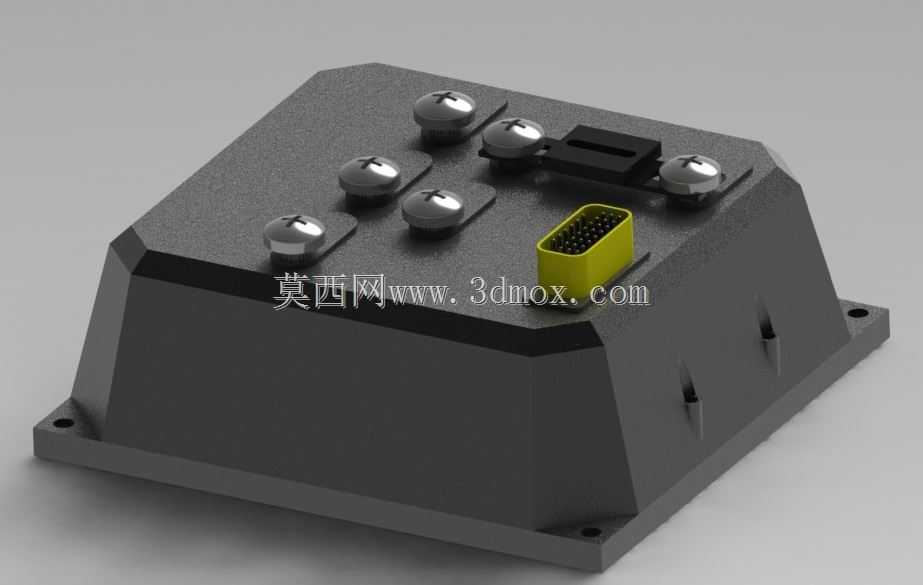

　　箱体外形并非简单直壁方盒，而是采用下宽上收的梯台造型。侧壁带有斜度，顶部承载主要接线接口，底部形成较宽的支撑面。这样的形态在结构上有两方面考虑：一是底部法兰面积更大，安装稳定性更好；二是斜向侧壁能够增强箱体抗扭刚度，在车辆颠簸、设备启停和电机大扭矩输出时，减少壳体局部变形。顶部面板布置多个圆形接线柱和一个矩形多芯连接器，接线柱用于主功率回路或大电流线路连接，矩形连接器用于控制信号、通信或辅助线路接入。接口区域集中在上表面，有利于现场布线、检修和线束固定。

　　该控制器覆盖48伏、72伏、96伏等多个电压平台，对应电压区间分别约为48至60伏、72至90伏、96至140伏，最大额定电流可按型号达到840安、700安或560安。大电流工况下，控制器内部功率器件的发热、导电件截面积和外部接线可靠性都是结构设计重点。顶部接线柱采用外露金属端子形式，便于使用螺母压紧线缆端子，降低接触电阻；多针连接器采用密集针脚布局，可在较小空间内完成多路信号传输，同时通过连接器外形对错位插装形成约束。

　　功能方面，控制器支持通过USB端口进行参数编程，可根据不同电机、负载和使用工况调整控制策略。设备内部集成保险丝断路器相关保护功能，在过流、短路或异常负载情况下切断或限制动力回路，降低功率器件和电机损坏风险。再生制动功能使电机在减速或下坡过程中能够将部分机械能回馈至电源系统，适合频繁启停、长距离滑行或带有制动需求的电动车辆。温度传感器用于监测控制器工作热状态，当内部温度升高时，控制系统可依据温度信息进行降额、报警或保护，避免功率模块因持续过热而失效。

　　在三维结构建模时，需要重点还原箱体的安装基准、顶部接口相对位置、接线柱高度以及连接器插接空间。控制器周围应预留线束弯曲半径、工具操作空间和散热气流通道，不能只按本体轮廓进行紧凑布置。尤其是顶部接线柱在装配时需要使用工具锁紧线缆端子，若上方或侧方被其他部件遮挡，会明显增加装配难度。矩形连接器也应保留插拔方向上的操作空间，并考虑线束插头尾部的弯折区域。

　　壳体表面的加强和固定特征体现了车载电控设备的典型设计思路。底部法兰承担安装载荷，侧壁斜面提高刚度，顶部厚实区域用于布置端子和密封边界。实际应用中，控制器通常安装在通风较好、远离直接积水和高温热源的位置；若设备工作环境粉尘、泥水较多，还需要在箱体接缝、连接器和端子防护方面进一步考虑密封与绝缘。该结构模型可用于动力系统布置校核、安装支架设计、线束路径规划、维修空间分析以及电控单元与电机、电池系统的协同设计。
