手动螺柱夹紧连接工装结构设计

　　这套手动螺柱夹紧连接工装，核心是通过长行程螺柱配合旋转手柄，实现两侧夹持构件的同步压紧与释放，在中小批量机械装配、工件定位、检测工位以及维修拆装场景中使用频率很高。现场作业里，这类结构常出现在钳工台、焊接变位辅助工位、零部件试装架以及简易实验夹具上，不需要配置气源、液压站或伺服驱动，操作人员转动端部手柄即可完成夹紧动作，维护点少，对车间动力条件要求低，尤其适合多品种、小批量、频繁换型的生产环境。

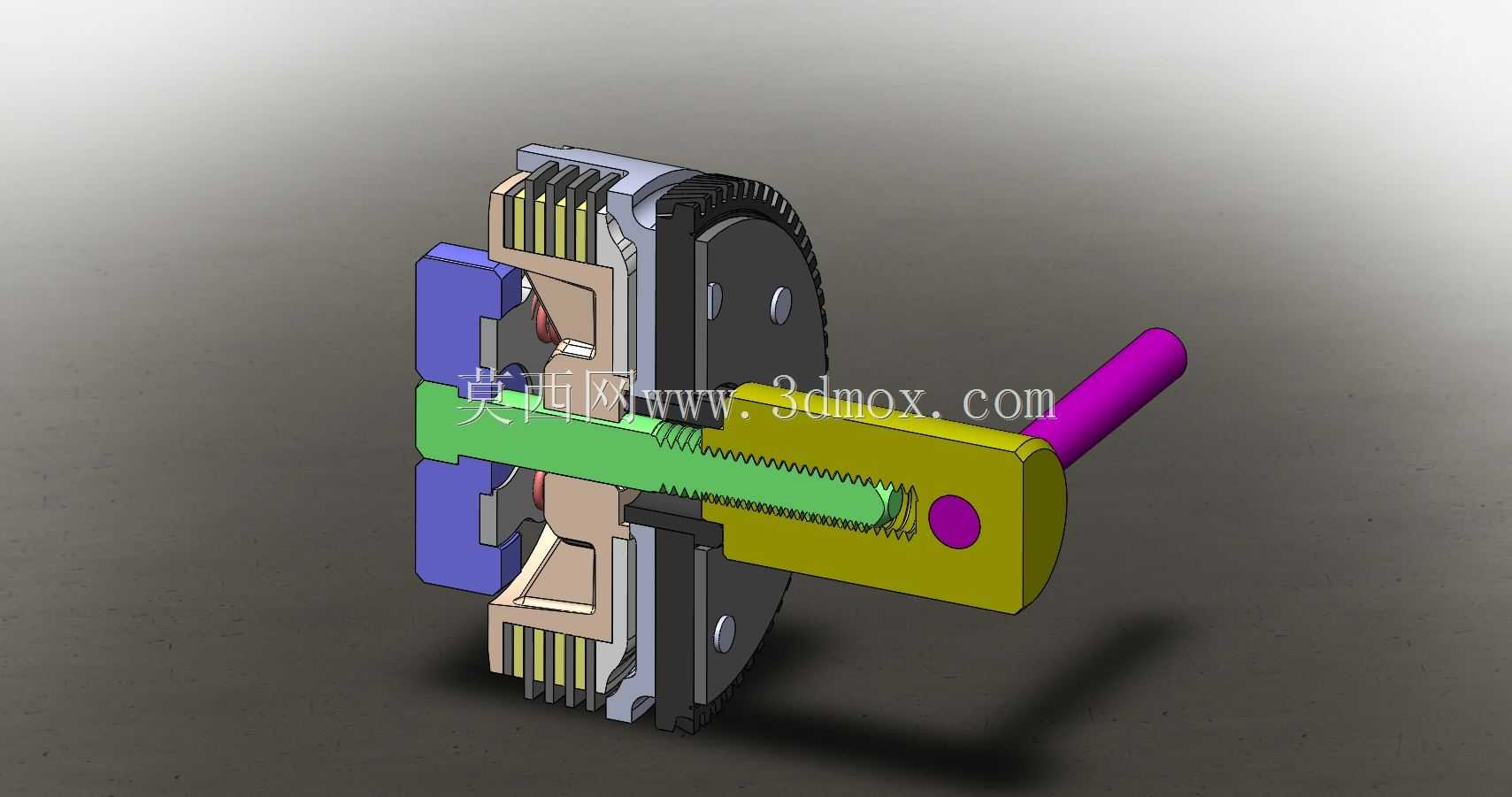

　　从结构组成看，模型中部贯穿的绿色长螺柱是主要承力件，一端与左侧蓝色夹块形成螺纹配合，另一端穿过黄色摇臂座并由端部结构限位；紫色手柄插入摇臂座后形成力臂，转动手柄时螺柱沿轴向产生直线进给，从而改变两侧夹持面之间的距离。左侧夹具体集成了多层叠片、定位块和支撑骨架，能够在压紧过程中把螺柱的轴向拉力分散到接触面上，避免局部应力集中。右侧黑色圆盘类构件与夹具体形成装配基准，既可以作为被夹紧工件的依托面，也可在实际改造中替换为定位法兰、压板或专用靠山。

　　设计思路上，该结构没有追求复杂的自动联动，而是把螺纹副的自锁特性放在首位。普通梯形或三角形螺纹在停止施力后能够保持夹紧位置，手柄松开前不会因振动轻易回退，这对装配工位十分重要。操作人员可以根据工件厚度调整旋合长度，夹紧行程由螺柱有效螺纹段决定；当夹持厚度变化较大时，可通过更换不同长度螺柱或调整垫脚位置扩展适用范围。摇臂座上的紫色圆孔用于穿装加力杆，手柄长度直接影响输入扭矩与轴向夹紧力的换算关系，工程应用中需要在操作省力和避免过载之间取平衡，不能盲目加长力臂导致螺柱屈服或夹伤工件。

　　外形与安装边界方面，整体呈横向布置，螺柱轴线为主要装配基准，左侧夹具体宽度、右侧摇臂回转半径和手柄外露长度共同决定设备占用空间。布置时不能只看模型静止状态，还要预留手柄整周转动所需的扇形空间，避免手柄与工作台、护罩或相邻夹具干涉。夹具体底部应设置可靠安装面，可通过螺栓固定在工作台上，也可加装定位键与T形槽配合，保证夹紧反力不会使工装移位。若用于立式机床或检测平台，螺柱轴线最好与主要切削力、测量定位力方向形成合理夹角，使夹紧力直接作用在支撑刚性最强的区域。

　　功能特性上，这套机构兼具连接、拉紧和夹紧三重作用。螺柱不仅传递轴向力，还通过螺纹旋合量精确控制夹块进退；两侧构件在张开和闭合过程中保持同轴关系，有利于重复定位。夹具体内的叠片结构可理解为均压或调节元件，能够补偿少量平行度误差，使接触面贴合更稳定。对于表面易损件，可在夹持面增加铜垫、尼龙垫或可换压块；对于需要大夹紧力的钢件，则应校核螺柱小径、螺纹旋合长度、销孔剪切强度和手柄焊缝或插接强度。

　　实际选型建模时，应先确定被夹工件的厚度范围、所需夹紧力、操作频率和允许空间，再反推螺柱规格。若螺柱过长，长细比偏大，受压趋势下可能出现弯曲，需增加中间导向支撑；若螺纹旋合过短，则容易发生滑牙。夹块与工件接触区域要避免线接触或点接触，尽量设计成平面、V形面或仿形面。黑色圆盘件若作为分度或回转基准，还应补充端面跳动、同轴度和耐磨要求。整体模型把螺纹传动、手动加力、夹具体支撑和工件限位集中在一个紧凑机构中，适合作为夹具设计、螺纹传动教学以及非标工装方案推演的参考结构。
