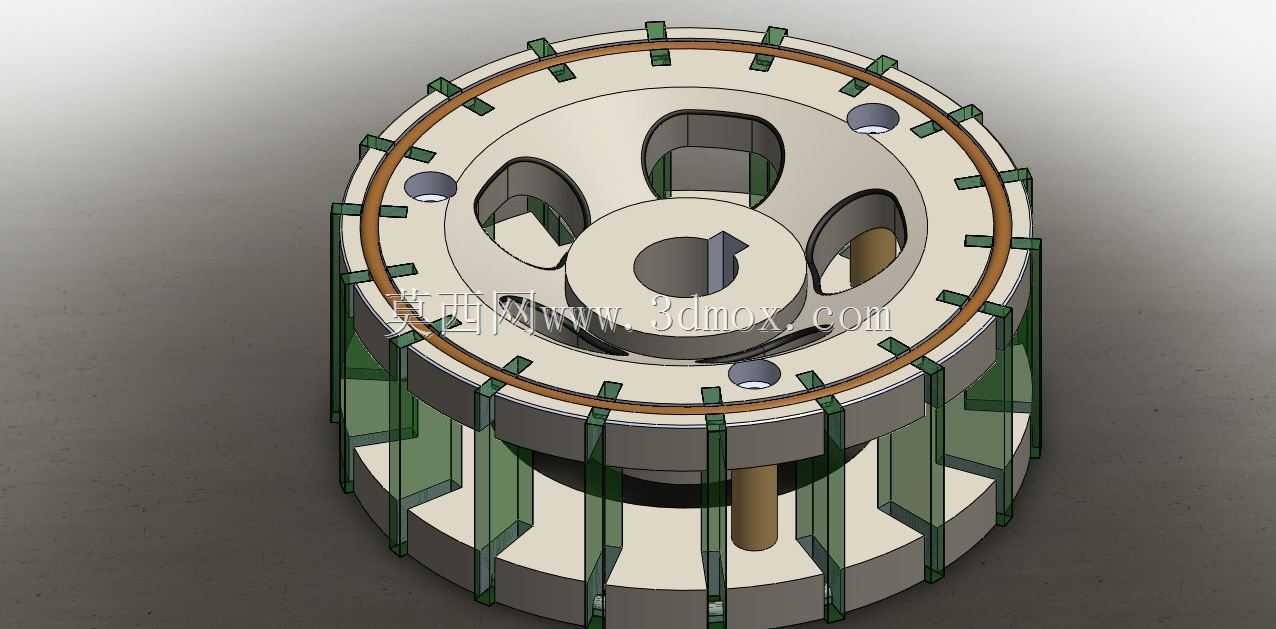

这套回转承载机构的整体构型采用同轴双层盘体搭配周向均布立式隔板的布局,在自动化生产线的间歇转位工位、小型零件多工序加工单元、模块化物料缓存台场景中十分常见。从结构排布逻辑来看,上层环形端盘沿圆周方向均匀开设多组矩形嵌槽,槽位内嵌装带绿色透明示意属性的立式挡片,挡片沿盘体径向垂直向下延伸,直连下层同轴底盘,相邻挡片之间自然分隔出独立的扇形置物腔,每个腔室可单独放置待加工工件、工装治具或者小型物料盒,转位过程中各腔室互不干涉,避免工件在高速启停时发生侧向滑移。盘体中心设置带键槽的主轴安装孔,键槽采用平键适配的标准开口形式,动力输入端可直接连接分割器输出轴、伺服减速电机法兰或者槽轮机构输出端,扭矩传递路径短,同轴度误差容易控制。
中心轮毂向外延伸出三道弧形支撑筋,筋板之间开设大尺寸镂空窗口,既大幅削减盘体整体自重,降低转动惯量对驱动电机的负载冲击,又方便操作人员在工位上下料时伸手穿过窗口取放腔室内的工件,同时镂空区域可作为切削液、粉尘碎屑的下落通道,避免杂物堆积在盘体内部造成卡滞。上层端盘的顶面加工有一圈连续的环形定位槽,槽内嵌入棕色耐磨环带,环带可作为工位锁紧时的摩擦接触面,当转位到位后,周边的止动插销或者阻尼压块可直接压合在环带表面,抵消分度停止时的惯性回弹,保证每个工位的重复定位精度稳定在工装允许的公差范围内。端盘顶面还预留了多个沉头安装孔,孔位内置圆形紧固堵头,可根据实际工位需求加装传感器支架、工位编号标识牌或者工件定位靠山,拓展适配不同的生产工序。
盘体周向的立式挡片并非采用与盘体一体铣削的加工方式,而是通过端盘边缘的卡槽做插接固定,这种拆分式设计的优势在于,挡片出现磨损、磕碰变形时可单独拆换,无需整体更换整个回转盘,后期维护成本更低;同时透明材质的挡片在实训教学、设备演示场景中,可直观展示内部工件的随动转运状态,方便调试人员观察物料在各工位间的流转情况。底盘下方预留了足够的轴向安装空间,中心主轴穿过底盘后可搭配推力轴承、深沟球轴承做双层支撑,承受盘体满载时的轴向载荷与径向偏载,即使在单侧工位放置偏重工件的情况下,支撑结构也不会出现挠曲变形。从安装边界来看,整机外轮廓为规则圆柱形态,外围没有突出的尖角或外伸构件,在设备机架内安装时,只需按照盘体外径预留周向安全间隙,
无需额外设计避让结构;底部支撑法兰的安装孔位可与标准凸轮分割器的输出法兰直接匹配,对接时无需额外制作过渡转接板。在功能特性层面,该机构的分度工位数量可通过增减周向挡片的数量灵活调整,适配4工位、6工位、8工位甚至12工位的不同工序节拍需求,盘体上的镂空窗口尺寸也可根据待加工工件的外形尺寸做参数化调整,当输送小型电子零件时可缩小窗口宽度增加挡片密度,当转运较大尺寸的机械零件时可减少挡片数量拓宽单个腔室的容纳宽度。整套结构的受力路径经过合理分配,工件的竖向载荷通过立式挡片直接传递至下层底盘,再由底盘均匀传导到中心主轴与支撑轴承上,上层端盘主要承担周向定位与挡片固定的作用,不会因长期承载出现盘面翘曲。在实际装配调试过程中,需先保证上下两层盘体的同轴度公差,再依次压入周向挡片,最后紧固中心轮毂与主轴的连接键,装配完成后手动盘动转盘,确认每个腔室转动过程中无卡阻、挡片无松动晃动,即可接入驱动单元进行空载分度测试,测试合格后再逐步加载工件验证满载运行的稳定性。
