双支承轴承座轴系装配结构

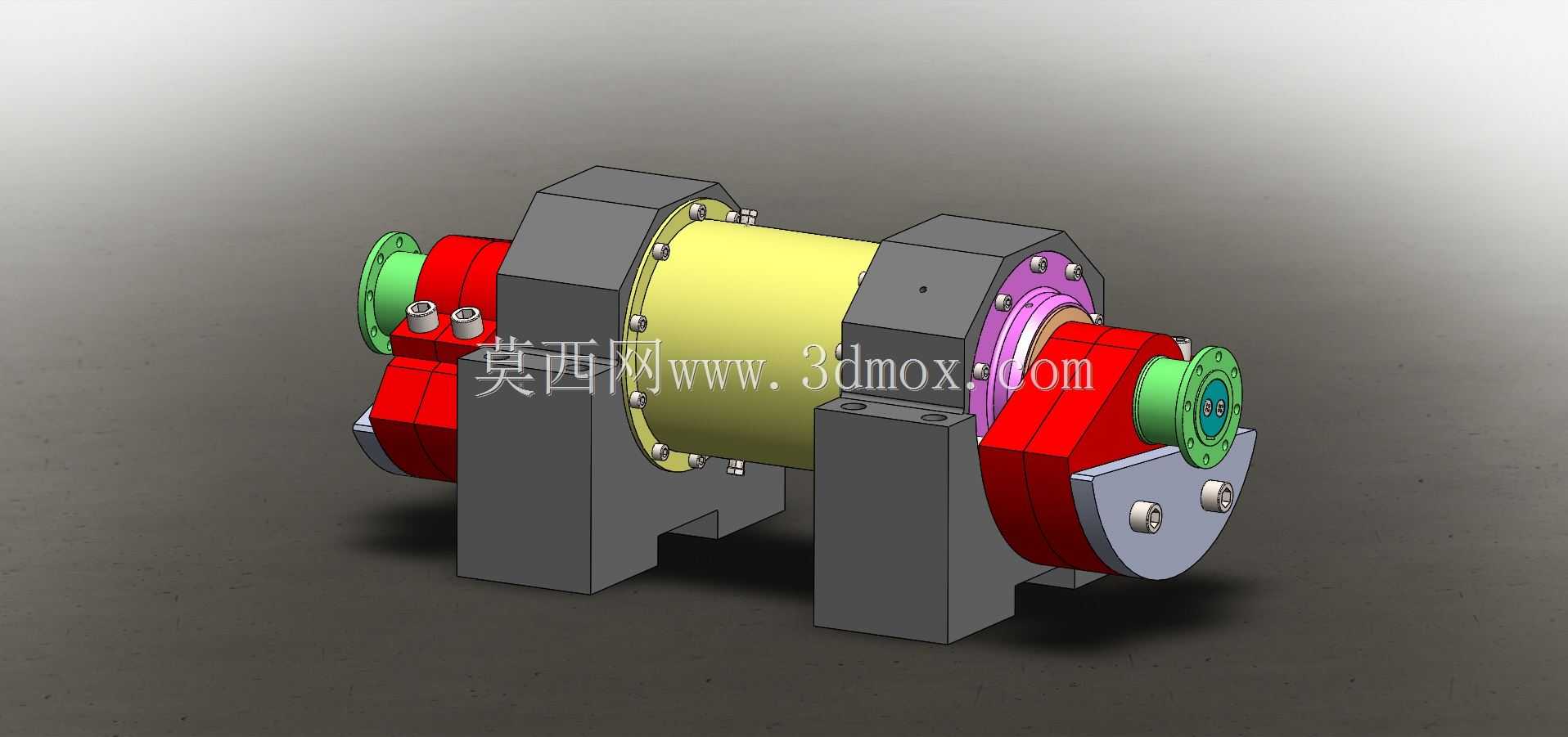

　　这套轴系装配结构在常规工业传动场景里，主要承担旋转主轴的径向与轴向载荷承载、轴端动力转接以及工位定位的作用，常见于小型试验台、非标输送设备的驱动端、轻工机械的旋转工位以及教学演示用传动实训装置中。整套结构以中间的黄色筒体作为跨距支撑主体，筒体两端分别对接紫色法兰端盖与左侧红色安装座，两侧的灰色立式支承脚直接落在设备安装基准面上，支承脚底部开出了贯通的螺栓过孔，安装时可以直接穿过内六角螺栓将整套组件锁固在设备机架的安装平台上，不需要额外焊接转接支架，现场拆装维护时只需松开底部固定螺栓即可整体吊出轴系，大幅缩短停机检修的时长。

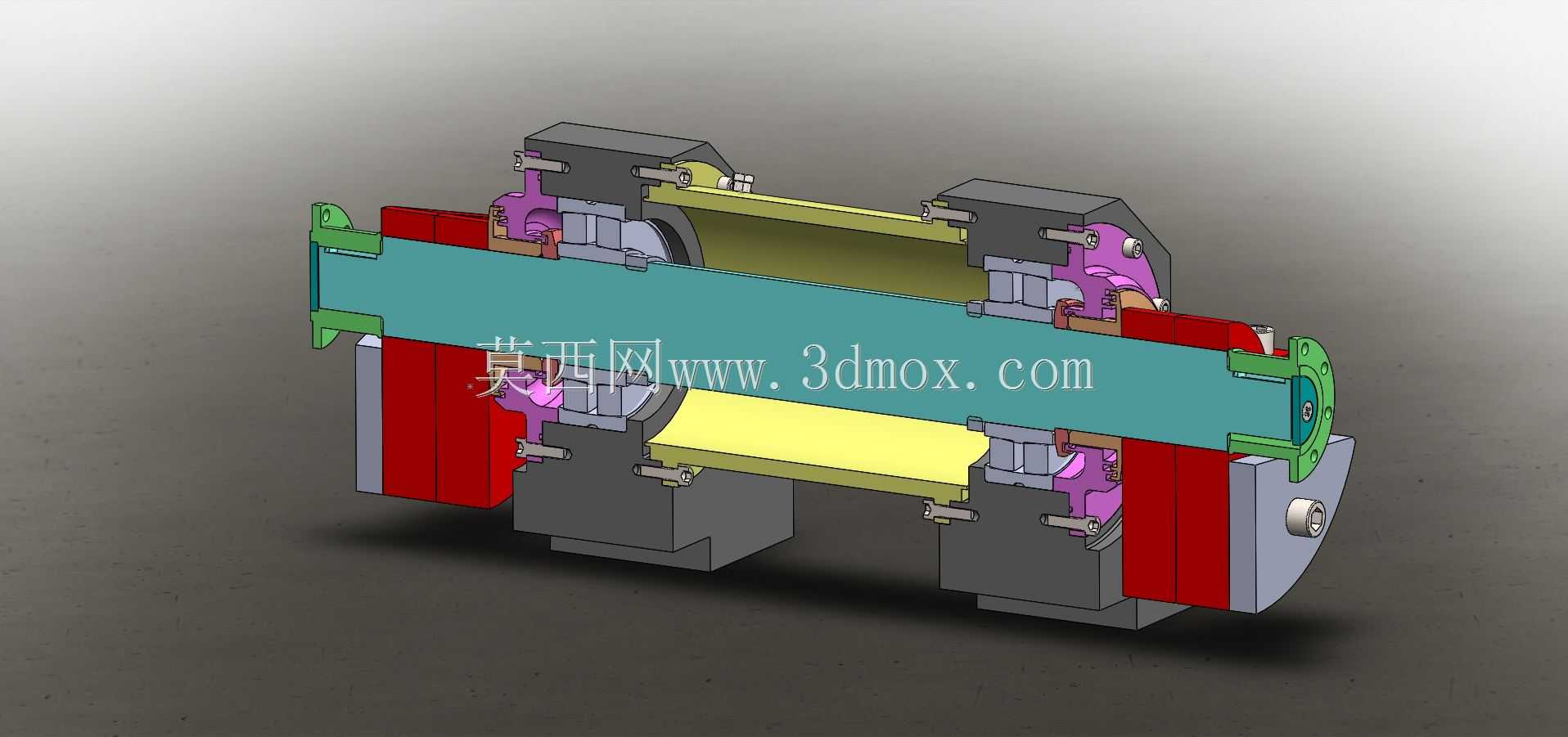

　　从受力逻辑来看，两个灰色支承脚分别布置在筒体轴向的两侧偏外位置，支承立面与筒体端面保留了足够的锁紧空间，避免螺栓装配时工具与筒体外壁发生干涉。筒体内部预留了轴承安装腔，两端的法兰端盖通过周向均布的螺栓压紧轴承外圈，端盖与筒体结合面之间可以加装调整垫片，用来微调轴承的游隙，补偿轴系运转过程中产生的热伸长量，防止轴承在高速运转时出现轴向憋劲、温升过高的问题。轴体从两端端盖的中心孔穿出，左右两端分别设计了不同规格的转接接口：左侧轴端搭配绿色法兰盘与红色偏心配重块，右侧轴端同样设置绿色法兰与灰色偏心轮结构，两端的偏心部件可以在轴旋转时产生可控的激振力，既可以作为振动试验台的激振源使用，也可以通过更换不同偏心距的配重块调整输出激振力的大小，适配不同试验工况的载荷需求。

　　设计过程中优先考虑了轴系的对中性，两端支承轴承选用同规格的深沟球轴承，轴承内孔与主轴采用过渡配合，外圈与筒体轴承腔采用间隙配合，方便压装拆卸；端盖的止口与筒体端面的定位孔采用小间隙配合，保证端盖装配后轴承外圈的同轴度控制在0.02mm以内，避免轴系运转时出现径向跳动超标的情况。两端伸出轴的轴颈位置都加工了密封圈安装槽，可以装入骨架油封阻挡外部粉尘、切削液进入轴承腔，同时防止轴承内部的润滑脂向外泄漏，在多粉尘的车间工况下也能保证轴承的长期润滑状态。

　　外形尺寸方面，整套组件的轴向总长度控制在适配小型机架的区间内，两个支承脚的底面作为统一安装基准，支承脚的横向开档距离经过校核，保证轴系满载运转时支承脚的抗弯强度足够，不会出现基座变形导致轴端挠曲的问题；筒体的外径选取兼顾了内部轴承的安装空间与外部法兰的螺栓排布，周向连接螺栓的数量根据端盖的密封压紧力计算确定，螺栓间距均匀，拧紧后端盖端面的压紧力分布一致，不会出现局部密封不严的情况。两端的偏心配重块通过平周向定位，再用轴端锁紧螺母锁死，防止轴高速旋转时配重块发生周向滑移，配重块的外圆做了倒角处理，避免运转时棱角剐蹭周边管线。

　　在实际选型应用时，如果用于普通传动工位，可以拆除两端的偏心配重，换装带轮或者联轴器直接连接驱动电机，此时整套结构就作为标准的双支承轴承座使用，承载平稳、维护简便；如果用于振动激振工况，保留两端偏心块，调整两块偏心块的相位夹角，就可以改变合成激振力的幅值，夹角为0度时激振力最大，夹角为180度时激振力相互抵消，这种调节方式不需要更换零件，仅松开配重块的锁紧螺栓转动角度即可完成，现场调试非常灵活。支承脚的立板上还开设了减重孔，在不降低结构刚性的前提下减少了整体铸件的重量，吊装移动时更加方便，所有外露的零部件棱边都做了去毛刺处理，装配过程中不会划伤操作人员，也避免应力集中导致零件在交变载荷下出现开裂。
