六角螺母多规格系列精密结构设计

　　这套六角螺母系列覆盖从小规格到大规格的完整尺寸梯度，在自动化产线、通讯设备机架、机床工装夹具以及各类通用机械装配场景中都有高频使用。螺母作为螺纹副的承压锁紧件，核心作用是与外螺纹件配合，通过端面压紧产生轴向预紧力，防止连接副在振动、变载荷工况下出现松脱。

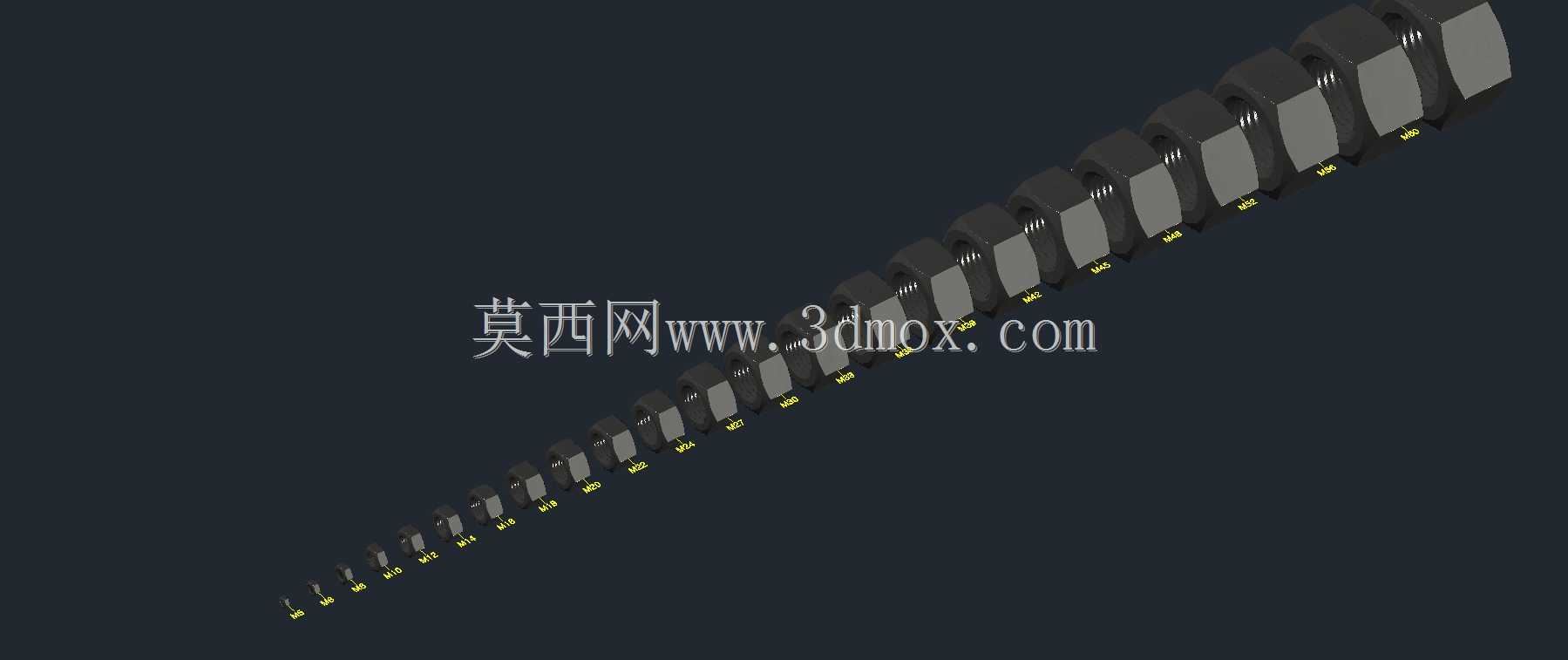

　　从结构设计思路来看，系列件统一采用正六角外形，六面均为平整承压扳拧面，相邻面夹角保持120度，适配开口扳手、套筒、梅花扳手等通用拆装工具，现场作业无需定制专用工装。不同规格的螺母对边宽度、厚度尺寸随螺纹公称直径同步梯度变化，小规格件厚度偏薄，适配薄板、通讯设备机柜这类安装空间紧凑、载荷偏低的场景；大规格件厚度相应增加，有效增大螺纹啮合圈数，避免重载下螺纹牙型剪切失效。

　　建模过程中优先还原内螺纹的完整牙型轮廓，螺纹小径、大径、螺距参数严格匹配对应公制螺纹标准，保证和同规格螺栓、螺柱旋合时无干涉。螺母两端面做平行度约束，端面与内螺纹轴线保持垂直，锁紧时压紧力可以均匀分布在被连接件表面，不会出现偏载导致的局部应力集中。六角棱边位置保留合理的倒角结构，既去除锐边避免装配划伤，也能在拧入时起到导向作用，快速对准外螺纹入口。

　　安装边界层面，选型时需要提前核对被连接件的安装孔周边空间：六角螺母的对边尺寸决定了扳手活动所需的最小径向空间，厚度方向则要预留足够的轴向余量，避免螺纹啮合长度不足。在通讯工具类设备的内部机架装配中，薄型螺母可以嵌入型材预设的槽位内，配合T型螺栓实现导轨、安装板的快速固定；在重载工装场景下，加厚款螺母能够承受更大的预紧扭矩，配合弹垫、平垫使用时，防松可靠性进一步提升。

　　整套系列件的外形规整，结构特征统一，不同规格之间仅通过参数驱动即可完成尺寸迭代，在做整机装配校核时，可以直接调用对应规格模型完成干涉检查，提前验证扳手工位的操作空间是否充足，也能核算螺纹连接位置的压紧力是否满足工况要求，减少后期实物装配时出现的螺母无法就位、扳手空间不足等常见问题。
