汽车车身罩杯注塑成型模具结构

　　这套三维结构围绕汽车车身罩杯类外观件的注塑成型需求展开，整体采用标准三板式模架布局，定模侧、动模侧与分型面之间的层次关系清晰，适合在大中型卧式注塑机上完成装配与试模。模型没有停留在外形展示，而是把模具从面板、A板、B板、方铁、顶出底板到动模固定板的堆叠关系完整表达出来，工程人员在评审时可以直接判断开合模行程、制品顶出空间以及冷却回路的布置余量。

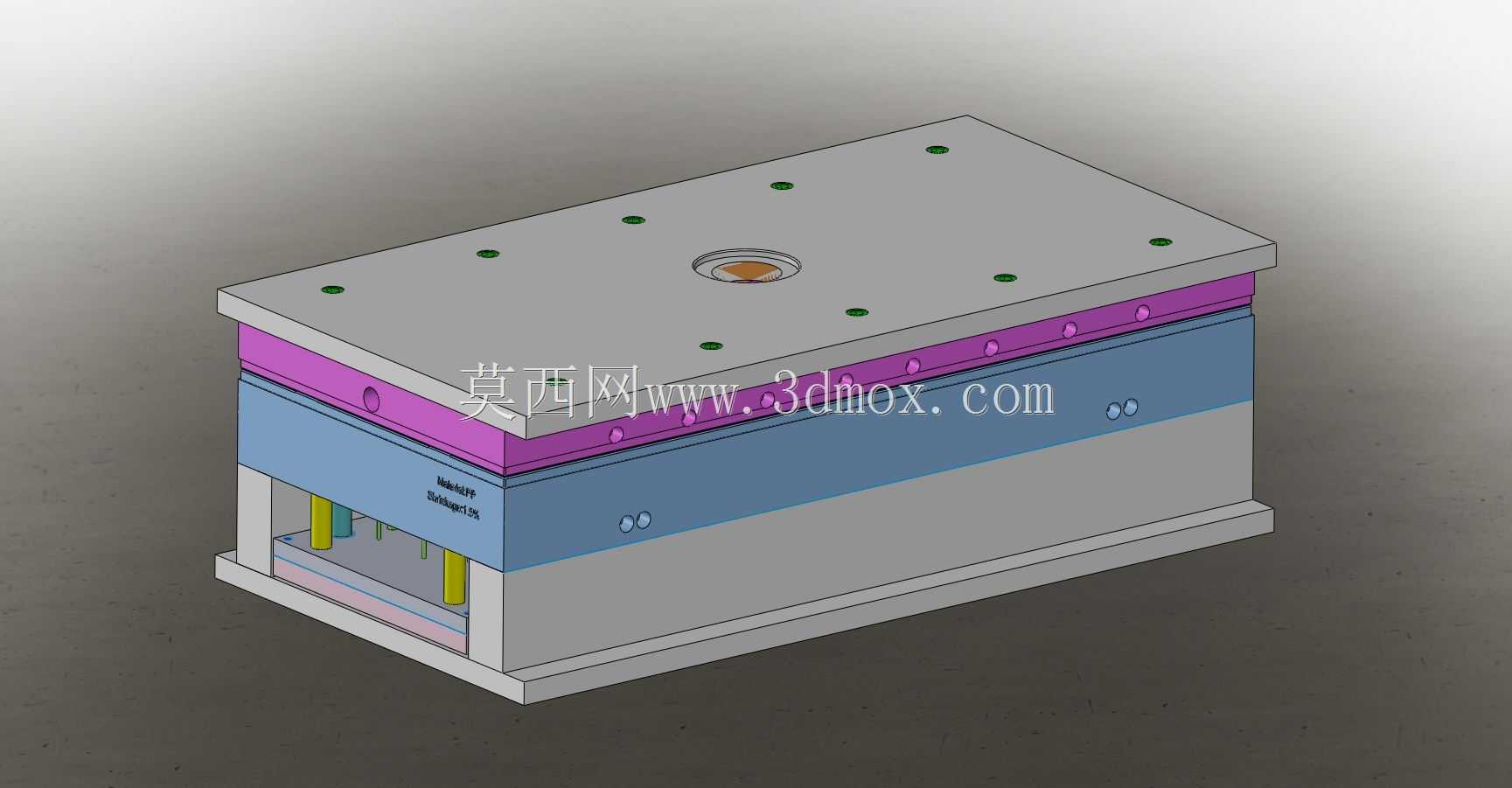

　　罩杯件虽然名称偏向小型包覆件，但用于车身区域时，对表面缩痕、分型线位置和装配边界都比较敏感。定模侧承担外观面成型，型腔表面需要随制品曲面连续过渡，浇口位置选择在制品非外观区域或可遮蔽位置，以减少熔接痕对涂装后的影响。动模侧主要成型倒扣、安装柱和加强筋，深腔区域需要兼顾排气与脱模，避免填充末端困气造成烧焦或缺胶。模型中紫色层对应定模相关板件，蓝色层对应动模成型区域，灰色部分为模架主体，这种分层表达有利于在干涉检查时快速区分固定侧与运动侧。

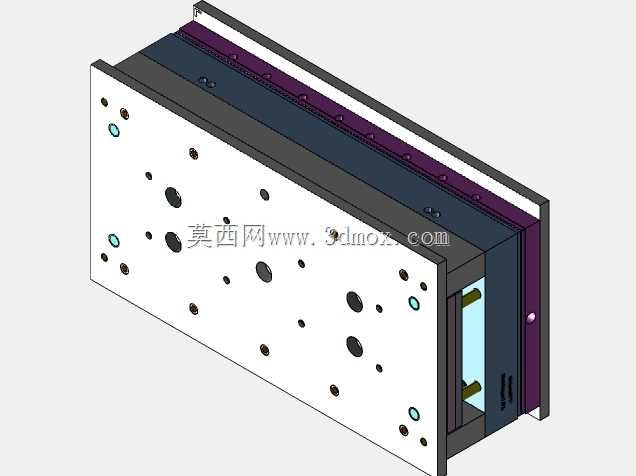

　　从安装边界看，模具整体呈长方体结构，顶部面板预留注塑机定位环与主浇道通道，周向布置的螺钉孔用于面板与热流道或浇口套区域的固定。模具宽度方向需要与注塑机拉杆间距匹配，厚度方向则要核对最小模厚和最大开模距。动模下方留出的方铁空间形成顶出运动区，顶针板在该区间内往复运动，设计时需保证顶出行程大于罩杯件最深成型面的脱模距离，同时预留取件机械手的进入高度。

　　导向系统依靠模架四角的导柱、导套承担主要定位功能，保证动定模在反复合模过程中保持稳定的相对位置。对于罩杯这类侧壁较深、包覆力较大的制品，仅靠周边导向仍需关注型腔局部偏心受力，因此在成型块附近设置精定位或楔紧结构，可以降低长期生产中分型面错位的风险。侧面可见的限位与固定元件用于控制板件运动和装配位置，细小圆柱件则反映了回程杆、支撑柱或顶出元件的布置思路。

　　冷却系统在这类模具中直接影响成型周期和外观质量。定模型腔侧应沿制品轮廓布置随形水路，使热量从外观面均匀带走；动模侧由于筋位和柱位较多，可通过隔水板、绕流柱或局部铍铜镶件强化深区散热。若局部热量集中，制品脱模后容易出现翘曲，特别是车身罩杯需要与周边钣金或内饰件配合，边缘平面度和卡扣位置偏差都会影响后续装配。

　　脱模设计需要结合罩杯的结构特点。外周侧壁若存在浅倒扣，可通过斜顶或滑块完成侧向抽芯；深腔底部的安装柱适合采用套筒顶出或顶针顶出，顶出点应尽量靠近包紧力较大的区域，避免顶白和顶穿。模型中下部预留的黄色柱状支撑件体现了动模内部承力与顶出空间的安排，实际设计中还要核算顶针板受力平衡，防止单侧顶出造成制品变形。

　　浇注方面，罩杯件投影面积随外形展开后并不小，熔融塑料进入型腔时需要平衡流动长度。采用热流道转冷流道或点浇口方案时，三板结构能够在开模过程中自动分离凝料，减少人工修剪；若制品外观要求高，还可结合顺序阀控制熔接痕位置。排气槽应开设在熔体最后填充的分型面、镶件拼缝和深筋末端，槽深需根据材料流动性控制，既要排出气体，又不能产生飞边。

　　整套结构对模具设计师的价值在于把模架、成型零件、导向件、顶出空间和安装关系放在同一装配环境中校核。结构评审时可沿开合模方向检查各板件运动是否干涉，沿分型面检查制品是否存在无法脱模的倒扣，再从注塑机参数方向核对锁模力、射胶量、顶棍孔位置和吊装方式。对于汽车零部件开发，这种数字化模具结构能够在加工前暴露行程、冷却、顶出和装配边界问题，减少试模阶段的反复修改。
