微型六角凹头紧定螺栓结构设计

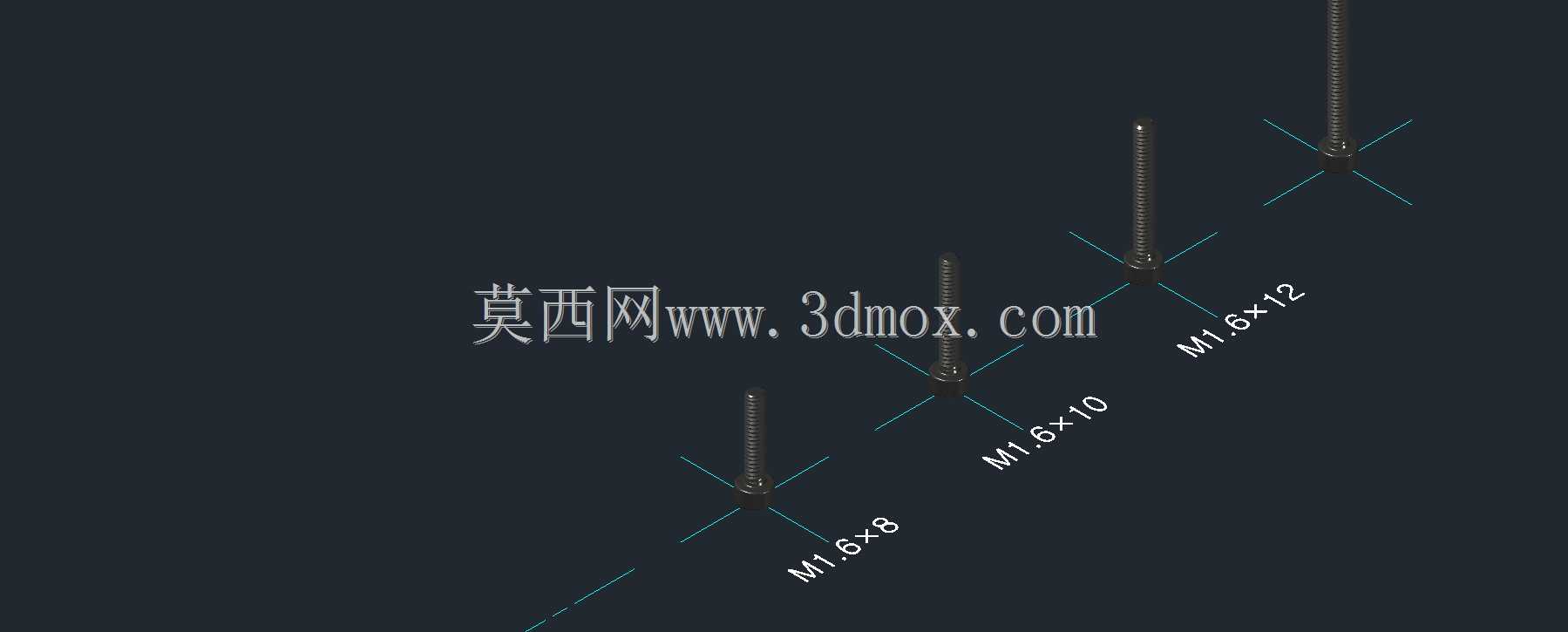

　　在消费电子、通讯终端、精密仪器这类内部空间极度紧凑的产品里，紧固件的选型往往直接决定整机的堆叠厚度与装配工艺路线。本次梳理的这组M1.6规格六角凹头螺栓，覆盖M1.6×8、M1.6×10、M1.6×12三种常用长度，正是针对薄板叠锁、塑胶壳体与金属支架连接、小型通讯模块固定这类场景做的系列化结构。做这类微型紧固件三维建模时，最先要卡住的不是螺杆本身，而是头部的装配边界：六角凹头也就是内六角沉孔结构，头部外径要控制在M1.6螺纹公称直径对应的标准公差范围内，头部高度要匹配被连接件的沉孔深度——很多手持通讯设备的壳体壁厚往往只有0.8到1.2毫米，螺栓头部装入沉孔后不能凸出装配面，否则后续屏幕、后盖贴合时会出现顶起、缝隙不均的问题。

　　从实际装配逻辑来看，这三种长度的分工非常明确：8mm规格多用于两层薄壁钣金或者塑胶柱的锁附，穿透上层1.5mm厚的支架后，旋入下层塑胶热熔铜螺母的有效螺纹深度控制在2到3牙，既保证足够的预紧力，又不会因为旋入过长撑裂塑胶柱；10mm规格适配三层叠装的组件，比如通讯模块的屏蔽罩、PCB板、机身中框三层叠加，锁附时螺杆穿过屏蔽罩的避让孔、PCB的过孔，最终锁入中框的预埋螺母，长度余量要留出0.5到1mm的间隙，避免螺杆顶到中框背面的外观面；12mm规格则用于带安装柱的小型结构件，比如耳机内部的电池支架、便携路由器的天线固定座，这类位置的连接柱高度更高，需要更长的螺杆保证全螺纹啮合长度，防止设备跌落时螺纹滑牙。

　　建模过程中螺纹部分的处理要贴合实际加工公差，M1.6粗牙螺纹的螺距为0.35mm，外螺纹的大径要控制在下偏差范围，避免装配时出现过紧拧断或者滑牙的问题，螺纹收尾段要做出合理的退刀结构，不能把完整螺纹延伸到螺杆末端，否则搓丝加工时末端会出现毛刺，装入螺母时容易刮伤内螺纹。头部的内六角凹孔尺寸要匹配对应规格的六角扳手，M1.6螺栓对应的内六角对边尺寸通常为1.5mm，凹孔深度要保证扳手插入后有足够的啮合深度，打紧时不会出现扳手滑脱、拧圆凹孔的情况——微型螺栓的拧紧扭矩本身非常小，通常只有0.05到0.1N·m，凹孔的棱角如果建模时做了过度圆角，实际生产出来的零件就很容易被拧花，给量产装配带来大量不良。

　　从功能特性上看，六角凹头结构相比十字槽、一字槽的微型螺钉，最大的优势是拧紧时的受力均匀，扳手六个面同时传递扭矩，不会像十字槽那样因为偏载出现槽口打滑，特别适合自动化锁螺丝机的批量装配：自动打螺丝工位的电批批头垂直下压时，内六角孔的导向性更好，批头更容易对准凹孔，锁附良率远高于槽型螺钉。在通讯工具类产品里，这类螺栓还经常用于固定射频屏蔽罩，屏蔽罩需要良好的接地连续性，螺栓锁附后能把金属屏蔽罩紧紧压在PCB的接地焊盘上，避免缝隙泄露电磁信号，螺栓的头部下表面要设计成平整的支撑面，不能有凸起的分型线，保证锁附后压力均匀分布在屏蔽罩的压边上，不会出现局部翘缝导致屏蔽效能下降。

　　设计这类系列螺栓的时候，还要提前考虑安装边界的干涉问题：螺栓头部的外围要留出足够的扳手空间，哪怕是自动电批锁附，批头的套筒外径也要比螺栓头部大出1mm以上，三维布局时如果在螺栓旁边布置了电容、连接器这类高出PCB的元件，就要核对最小操作距离，避免锁附时批头碰到周边元件造成零件损坏。螺杆穿过的过孔通常设计成φ1.8到φ2.0mm，比螺纹大径留出足够的间隙，补偿多层零件堆叠时的位置度误差，降低装配时的对孔难度。三种长度的螺栓采用统一的头部规格，也能让产线在换产时不需要更换批头，只需要切换送钉机里的螺钉料仓，减少装配工装的种类，降低量产的管控成本。

　　从长期使用的可靠性角度，微型螺栓的预紧力衰减也需要在结构设计时预留余量，比如在被连接件之间增加薄型弹垫或者直接在螺栓头部下方做集成的法兰面，增大接触摩擦力，抵抗设备运输、跌落过程中的振动，避免螺栓慢慢松脱。对于经常需要拆卸维修的模块，比如通讯设备的SIM卡卡架、可更换的电池组件，内六角结构的反复拧入拧出寿命也比微型十字槽更好，多次拆装后槽口不容易磨损，维修时不会出现螺钉拆不下来的问题。整套系列化的螺栓模型把不同长度的安装场景、公差配合、装配空间都做了完整还原，结构工程师在堆叠设计时可以直接调用，快速核对不同厚度位置的紧固件长度，避免出现选型过长顶壳、过短锁不紧的问题，大幅缩短精密小型设备的结构开发周期。
