GE快接自锁引脚通讯连接组件

　　在通讯机柜内部布线、工业控制柜端子排转接、户外通讯基站设备快装以及模块化电子测试台的搭建场景里，频繁拆装的信号回路如果采用普通螺栓压接引脚，单点位锁附就要耗费数十秒，多芯线束批量对接时还容易出现漏拧、虚接、针脚对位偏移的问题，运维人员在高空机柜或者狭窄设备舱内作业时，单手操作普通紧固件也很难保证压接扭矩一致。这套GE快速连接引脚结构，正是针对这类需要反复插拔、快速锁止的通讯连接需求开发的快接组件，核心功能是在两个对接的模块壳体之间，用一根横向穿装的快接销完成对位与自动锁固，不需要额外搭配螺母、弹垫或者锁紧工具，插装到位后销体自带的锁止结构自动卡入壳体预留的卡位，直接完成两个组件的机械固定，同时保证对接端面的接触压力稳定，

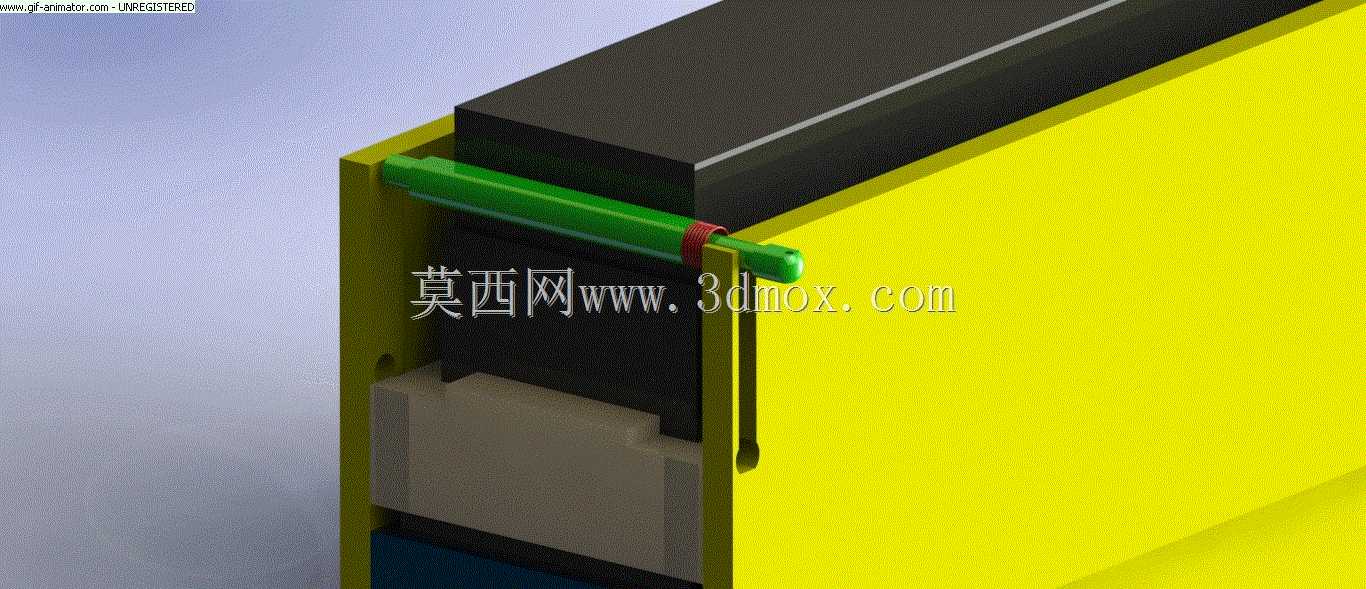

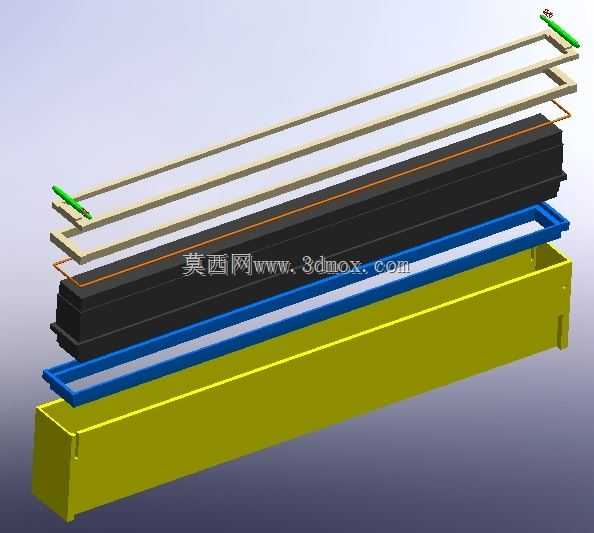

　　避免设备运行过程中受振动、温差形变影响出现连接松脱。从结构设计思路来看，整套组件没有采用复杂的弹性卡扣或者多零件组合锁止方案，而是把锁止功能集成在销体自身的结构上：绿色的长销主体作为穿装承载件，销身中段设置的红色环形锁止位，在销体完全推入两侧黄色安装支架的对位孔之后，会自动卡入支架内侧的限位槽，既限制销体的轴向窜动，也不会因为侧向拉扯直接脱出；销体末端的膨大端头作为手动施力位，作业人员不需要借助卡簧钳或者螺丝刀，直接用手指推送端头就能完成装拆，在狭小的设备安装空间里操作便利性远高于传统螺纹连接件。两侧的黄色支撑支架是整套连接结构的安装基准，支架采用折弯成型的立板结构，立板上预先加工出与快接销外径匹配的同轴通孔，

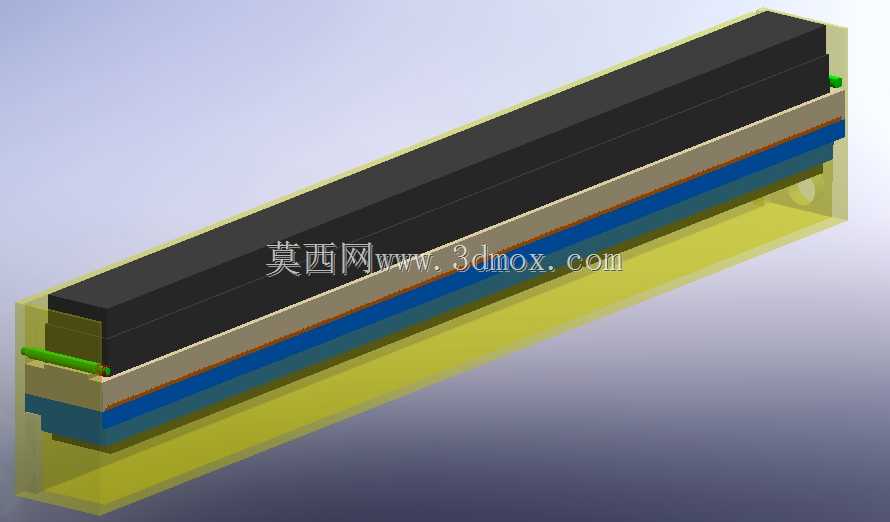

　　两个孔位的同轴度公差在建模阶段就做了约束，避免销体穿装时出现卡滞；支架内侧预留的黑色模块容纳腔，尺寸刚好适配待对接的电子模块外形，模块装入腔体后侧面与支架内壁贴合，横向不会出现多余晃动，底部的灰色承托块托住模块下端面，承担模块的竖向载荷，快接销从模块上方的横向空位穿过，不会挤压模块内部的电路板或者接线端子，模块顶部的黑色盖板在销体锁止后被轴向限位，上下方向也不会出现窜动。做整机布局时可以直接参考这套结构的安装边界：两个支撑立板的外侧间距决定了连接位的总宽度，立板的高度需要覆盖待固定模块的全高，销体的有效穿装长度要覆盖两侧立板的外侧面距离，端头突出立板外端面的长度控制在手指可握持推送的范围即可，不需要预留过长的操作空间；

　　对接的两个模块端面之间预留的间隙要和销体锁止后的行程匹配，既不能间隙过大导致接触端子压合不到位，也不能间隙过小造成销体无法完全推到位。在实际产线应用里，这类快接结构大量用在可更换的通讯模块插槽上，设备调试或者故障更换时，运维人员拔出旧模块只需要侧向推出快接销，新模块对位插入腔体后把销体推回锁定位，全程不需要工具，单模块更换时间可以压缩到数秒，而且锁止状态有明确的到位反馈，销体上的红色环带完全没入支架孔位就代表锁止到位，作业人员可以直观判断安装是否合格，避免人工拧螺丝带来的扭矩不一致、漏装紧固件的问题。建模过程中对各个配合面的间隙做了分级设定：销体和支架通孔之间采用小间隙滑动配合，保证推送顺滑同时不会出现径向晃动；模块和支架内腔之间预留微量装配间隙，抵消塑胶件或者钣金件的成型公差，低温环境下材料收缩也不会出现模块卡装困难；锁止环和限位槽的配合尺寸经过反复校核，锁止后需要施加设定的轴向推力才能脱开，日常设备运输、风机运行带来的常规振动不会让销体自行滑出。这套结构没有多余的零散零件，快接销为一体式构件，不会出现拆装过程中小零件掉落机柜内部的隐患，在批量设备装配时也不需要分拣螺丝、弹垫等零散紧固件，大幅提升产线装配效率，同时后期运维的备件管理也更简单，只需要储备对应规格的快接销和支架组件即可完成维护更换。
