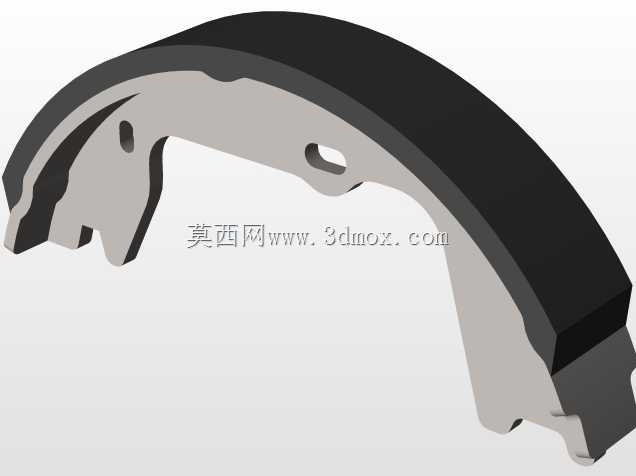

欧宝威达B驻车制动蹄总成结构

　　该三维结构对应乘用车辆后轮鼓式驻车回路中的制动蹄组件，主要服务于机械式手刹拉索驱动的驻车执行环节，在整车停驻坡道、装卸待工、维修举升后锁止等场景中承担车轮机械锁止任务，即便液压行车制动回路完全泄压，仍可通过拉索牵拉蹄片张开，将摩擦衬片压靠在制动鼓内壁形成可靠制动力。

　　从实际装车边界来看，这类蹄片总成布置于后制动鼓内腔，弧形摩擦衬片的外圆曲率必须与制动鼓内圆工作面严格匹配，蹄片两端分别抵靠在制动底板的支承销与轮缸活塞端，拉索摇臂拉动蹄片中部的传动杠杆时，两蹄沿支承点向外张开，衬片全面贴合鼓面后将车轮转动锁止。建模过程中优先还原了弧形钢质蹄筋的冲压轮廓，衬片与蹄板的铆接贴合面、端部支承缺口、拉索挂钩孔位均按实车装配关系搭建，保证蹄片在鼓内摆动行程、张开间隙与原车结构一致。

　　功能特性层面，摩擦衬片采用弧形分段结构，沿蹄板外弧完整铺设，接触面积覆盖制动鼓内圆周的主要工作段，驻车加载时衬片压强分布均匀，避免局部偏磨导致制动力衰减；蹄板本体为冲压成型的变截面钢骨架，中部预留的镂空槽既为拉索、回位弹簧、调整机构让出安装空间，也在保证结构刚度的前提下降低了总成自重。蹄端的异形缺口与支承位做了圆角过渡，可减少长期驻车受力下的应力集中，反复制动动作后不易出现端部裂纹。

　　设计思路上，整套蹄片围绕鼓式制动的领从蹄工作逻辑展开：驻车拉索输入的拉力经杠杆放大后驱动蹄片绕支承点转动，衬片与鼓面接触后产生的摩擦力会辅助领蹄自行增力，用较小的手刹手柄拉力即可获得足够的驻车制动力。建模时特意保留了蹄片侧面的安装孔、卡槽与挂钩结构，这些特征分别用于固定回位弹簧、限位弹簧、驻车拉索接头以及刹车间隙调整组件，装配时各零件可沿制动底板的定位点位直接就位，不会出现运动干涉。

　　外形与安装边界方面，蹄片整体呈大弧度弯拱形态，外弧衬片的厚度、曲率半径需与制动鼓内径匹配，蹄板两端的支承间距决定了蹄片的最大张开量，日常装配状态下衬片与鼓面之间保留微小设计间隙，保证车辆正常行驶时无拖滞摩擦；中部镂空区域的轮廓避让了制动底板上的轮缸、固定螺栓等凸起部件，蹄片摆动全程不会与周边零件发生磕碰。端部挂钩的孔径与拉索接头尺寸对应，拉索穿入后可通过锁销固定，手刹动作时拉力传递路径直接，没有多余传动环节带来的行程损耗。

　　在维修与替换场景中，该结构可直接用于后制动系统的拆解测绘、备件选型与装配模拟，工程师可借助模型核对蹄片弧度、孔位间距、衬片厚度等关键尺寸，判断替换件是否与原车制动鼓、底板、拉索机构兼容；也可在模型基础上调整衬片摩擦材料厚度、蹄筋加强轮廓，验证不同磨损状态下的蹄片行程变化，为驻车制动系统的间隙调整、制动力校核提供直观的结构参考。
