商用肋排炭烤炉整机结构设计

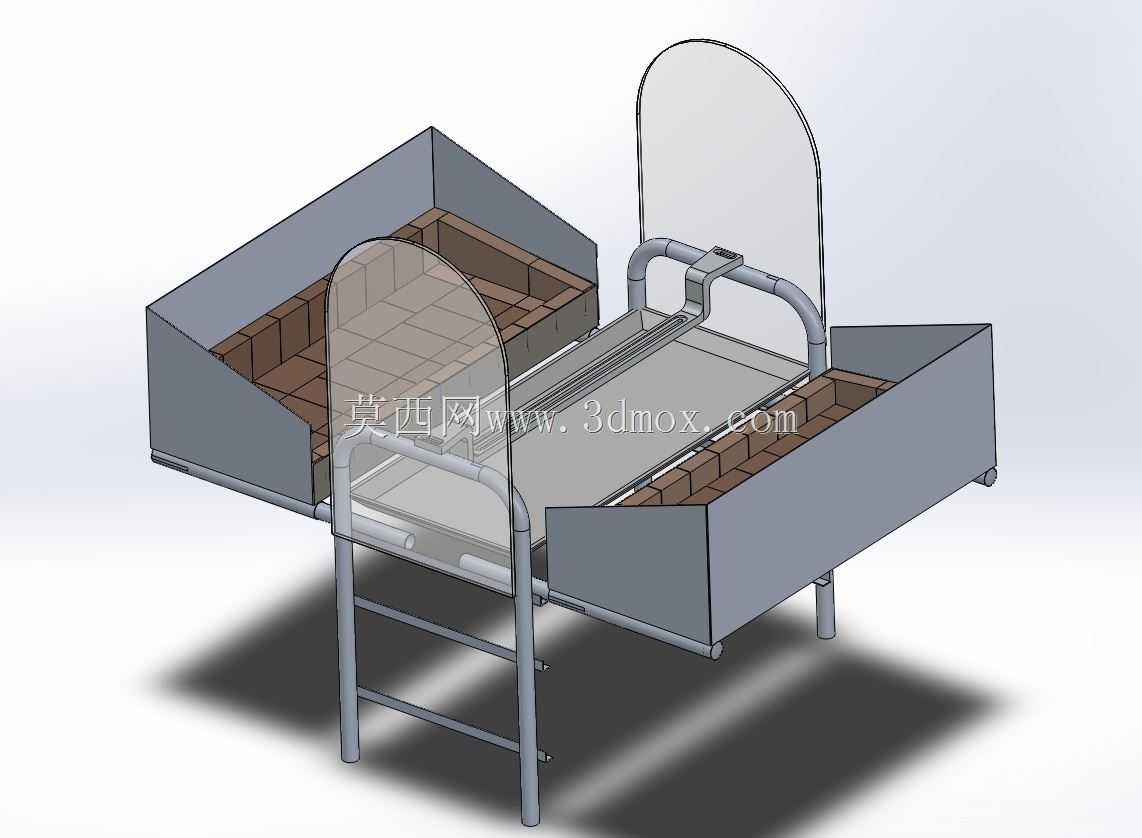

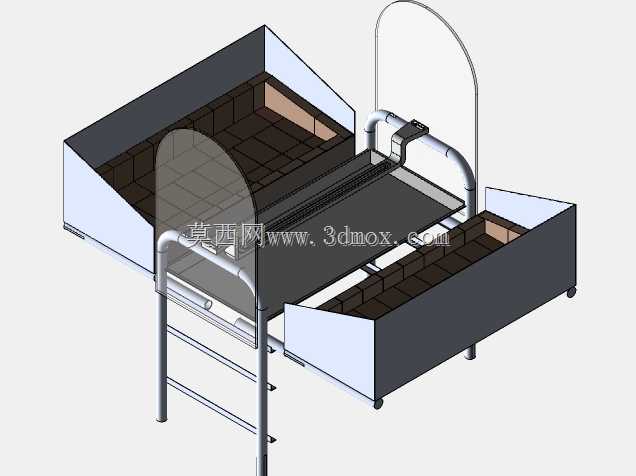

　　这套三维结构围绕商用肋排炭烤作业场景搭建，整体采用双侧敞口料槽搭配中部炭烤工位的布局，面向餐饮门店、户外餐食加工点的批量肋排烤制需求，把储料、烤制、挂置三个操作环节整合在同一机架范围内，减少操作人员在备料区与烤区之间往返的动线长度。

　　从实际使用逻辑看，左右两个深槽箱体承担待烤肋排与成品暂存功能，槽内铺设分格垫板，既可以将成排肋排分层码放避免堆叠挤压，也能承接食材滴落的汁水，槽体侧壁做加高围挡，搬运或挪动整台设备时食材不会从侧边滑落。中部平整台面为炭盆放置区域，台面高度按照成年人站立操作的手肘高度设定，翻烤、刷料时无需大幅弯腰，长时间作业的疲劳度更低。

　　烤区上方的拱形弯管架是核心功能结构，圆弧走向避开操作人员正前方的操作空间，架体上预留挂钩点位，可以悬挂待烤肋排、烤夹、毛刷等工具，弯管两端通过竖向立柱与底部框架刚性连接，承受挂满食材后的竖向载荷时不会出现侧向晃摆。前侧伸出的两层金属梯架既是登高踩踏点位，也可作为临时置物台，取用高位挂放的食材或工具时直接踩踏即可，无需额外搭配凳梯。

　　整机底部框架采用方管焊接成型，四个支脚底端做找平结构，在户外不平整地面放置时可以单独调整单脚高度，保证炭盆台面始终处于水平状态，避免炭灰、油脂向一侧淤积。两侧料槽与中部烤台采用分体装配设计，料槽箱体可单独从机架上拆下，每日收工后能够直接抬出清理槽内残渣与油污，不会因为整体焊接结构导致边角缝隙无法清洁。

　　结构建模过程中优先保证各操作区域的边界尺寸符合人体工程学：双侧料槽的宽度控制在单人双臂可环抱的范围，装满食材后两名操作人员即可抬动移位；中部烤台的长度匹配常规商用炭盆的外形尺寸，四周预留出十厘米以上的空余边距，放置炭盆后不会紧贴槽体侧壁，降低高温炙烤对槽体板材的热影响；拱形架的最高点距离地面预留足够挂置长度，整扇肋排悬挂后底端不会触碰烤台台面，悬挂烤制时受热空间均匀。

　　管路与框架的衔接处均做圆角过渡，没有突出的尖锐焊疤，操作人员来回走动、传递食材时不会被棱角刮擦。整机的重心落在底部框架的中心区域，即使单侧料槽满载、另一侧空置，整机也不会出现倾翻趋势，户外临时摆放使用时的稳定性满足餐饮作业的安全要求。整套结构没有复杂的传动部件，日常维护仅需检查焊接节点有无开裂、支脚找平件是否松动，使用门槛低，适配中小型餐饮商户的烧烤加工需求。
