格兰波机械联动夹持传动组件

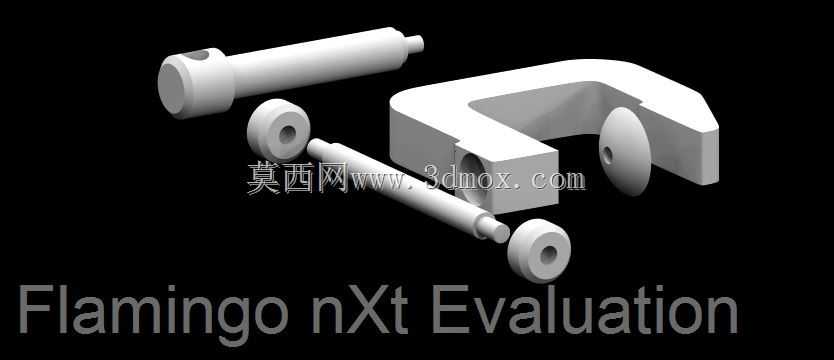

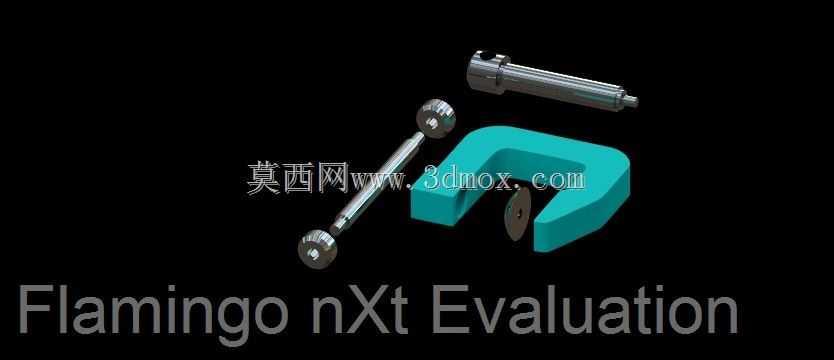

　　这套机械联动夹持传动组件的三维结构，面向小型工装夹具、台式夹持器具以及轻型手动执行机构的开发场景，整套构件拆分后包含C型夹座、两根阶梯传动轴、两个同轴滚轮以及端部限位压头，各零件之间通过轴孔配合、端面贴合与滚轮转动副完成装配，没有冗余的装饰结构，所有几何特征都服务于夹持动作的力传递与行程约束。

　　从实际使用逻辑来看，C型夹座是整套机构的承载基体，开口侧的两个悬臂预留了滚轮安装孔位，轴件穿入孔位后，滚轮可绕轴自由回转，当传动轴沿轴向推进时，端部压头逐步靠近夹座开口内侧的固定工作面，被夹持工件放置在压头与工作面之间，推进过程中滚轮同步贴紧工件侧面，既可以避免硬质金属面直接刮伤工件外表面，也能在夹持圆柱类、薄壁类工件时通过滚动接触微调工件姿态，让工件夹持端面与压头保持垂直，降低装夹偏斜带来的加工误差。长阶梯轴的轴段直径做了分级变化，较粗的轴段承担轴向推力，较细的轴段用于穿入滚轮与夹座孔位，轴肩位置直接作为滚轮的轴向限位面，装配时不需要额外加装卡簧或者锁紧套，靠轴肩与夹座侧壁的贴合就能约束滚轮的窜动间隙，这种设计在小载荷手动夹具场景下能大幅减少零件数量，降低装配工序的复杂度。

　　结构设计阶段首先要确认夹座开口的有效行程边界，开口深度需要覆盖常见小型工件的夹持厚度范围，夹座背部的实体厚度要匹配轴向推力的抗弯需求，当压头施加夹紧力时，C型开口的两个悬臂会产生微量张开变形，建模时需要对夹座拐角处做圆角过渡，避免应力集中在直角折弯位置，长期反复加载后出现疲劳裂纹。传动轴的长度尺寸需要和夹座整体宽度匹配，轴件伸出夹座尾部的部分预留操作件安装位，可配套手柄、旋钮或者快速压杆，轴端的小直径轴头做了倒角处理，穿入滚轮孔时可以起到导向作用，即使装配存在少量同轴度偏差，也能顺利完成插接。两个滚轮的内孔与轴径采用小间隙配合，保证滚轮转动灵活的同时不会出现径向晃动，滚轮的外缘宽度略小于夹座悬臂的厚度，转动过程中不会和夹座侧壁发生摩擦剐蹭。

　　在工装应用场景中，这类组件常被整合到小型台钳、快速夹钳以及手工组装工位的定位夹具上，针对塑胶件、小型金属冲压件、线材端子等轻型工件做固定，滚轮的滚动特性还可以适配需要轴向送料的夹持场景，比如线材穿过夹持机构时，滚轮既提供适度的抱紧力防止线材松脱，又不会完全锁死，允许线材沿轴向拉动调整位置。夹座的C型结构本身具备开放式操作空间，工件从侧面放入取出都不需要完全拆卸轴件，操作动线短，适合高频次重复装夹的流水线工位。建模过程中所有配合面的尺寸公差需要提前预留，轴孔配合间隙控制在合理范围，既不能间隙过大导致夹持时轴件晃动，也不能过紧造成滚轮卡滞无法转动；夹座的安装底面做了平面处理，可直接通过螺栓固定在工作台面或者设备基板上，底面的安装孔位位置避开内部轴件的运动路径，锁紧螺栓时不会和内部传动构件发生干涉。各零件的外形都采用规则回转体与棱柱体组合，没有复杂曲面，常规铣削、车削工艺即可完成加工，制造成本低，维护时如果滚轮出现磨损，可直接拆下轴件更换滚轮，不需要整体报废夹座，备件替换逻辑简单，适配小型加工工位、手工组装台、教学实训夹具等多种使用场景。
