重型可调式管道扳手夹持工具结构

　　这套管钳三维结构围绕现场管道装拆、管件夹持和螺纹旋合作业展开，整体采用长柄杠杆式布局，钳口区域集中在前端，调节齿条沿钳身纵向布置，握持与施力段向后延伸，能够在有限操作空间内形成较大夹紧力矩。前端固定钳钩与活动钳颚共同构成V形咬合区间，钳口齿面朝向管件旋转阻力方向，咬合后可把操作者施加在手柄上的扭矩稳定传递到圆管、接头或阀件表面，减少打滑风险。

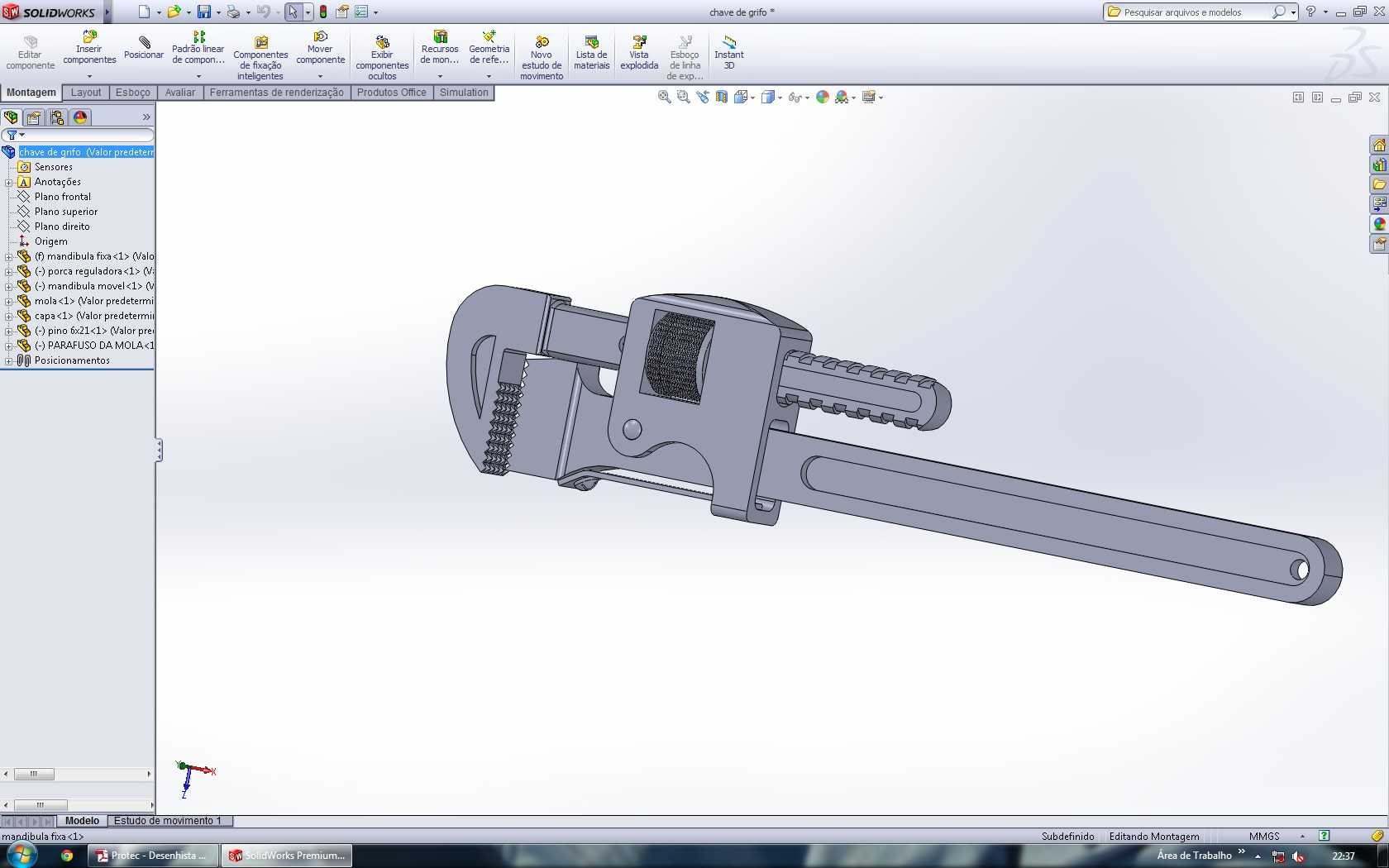

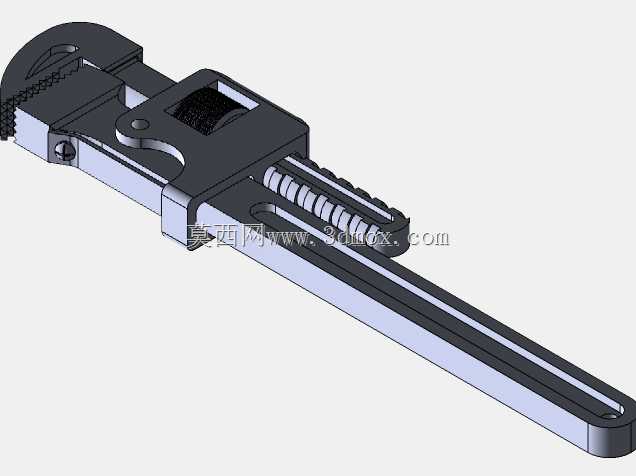

　　从实际使用场景看，这类工具常见于给排水管路检修、燃气管道装配、暖通设备安装、工厂管线维护以及机械维修工位。面对镀锌管、铸铁接头、钢制圆棒或类似柱状工件，普通开口扳手难以适应外径变化，管钳通过活动颚沿齿条的位置改变，可覆盖一定范围内的不同管径。模型中活动颚与齿条、钳身、销轴、锁紧垫片及长手柄均按装配关系建立，齿距、啮合位置和颚体滑动方向表达清楚，便于检查开合行程是否满足目标管件范围。

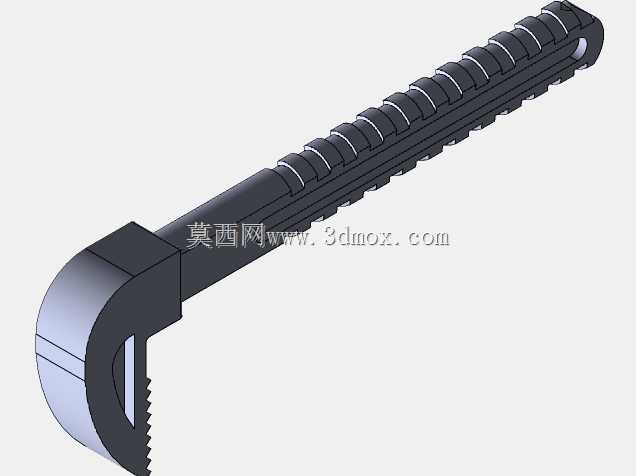

　　结构设计上，固定钳钩与长柄主体承担主要弯曲和扭转载荷，工作时钳口受到管件反作用力，力点集中在齿面接触区，支点靠近中部销轴，手柄末端形成较长力臂。活动颚背部的齿条与钳身窗口配合，通过调整插入位置改变开口量；颚体与主体之间保留滑动导向面，使夹持时受力方向尽量贴合钳身轴线，避免偏摆。齿形部分采用细密阶梯齿，既可以咬入管件表面氧化层，也能在旋紧或松脱过程中提供持续阻力。对于需要反复正反向施力的工况，钳口根部的圆弧过渡和侧壁厚度是应力集中控制的重点，建模时应保证圆角连续、配合面无干涉。

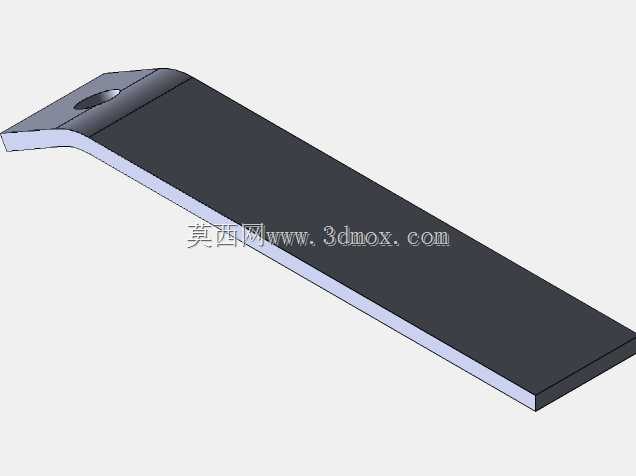

　　外形边界方面，工具整体呈细长形态，前端钳头高度明显大于手柄厚度，以容纳钳钩、活动颚和齿条调节结构；向后逐渐过渡为扁平长柄，末端设置悬挂孔，便于工位挂放和收纳。开合状态下，活动颚会沿钳头方向前移或后退，因此在数字样机校核时不能只看闭合轮廓，还需检查最大开口时颚体伸出长度、齿条啮合余量以及手柄与邻近设备、墙面或管沟之间的操作间隙。若用于成套维修包设计，还应结合钳头回转半径、手柄摆动角度和操作者手部握持区域评估人机可达性。

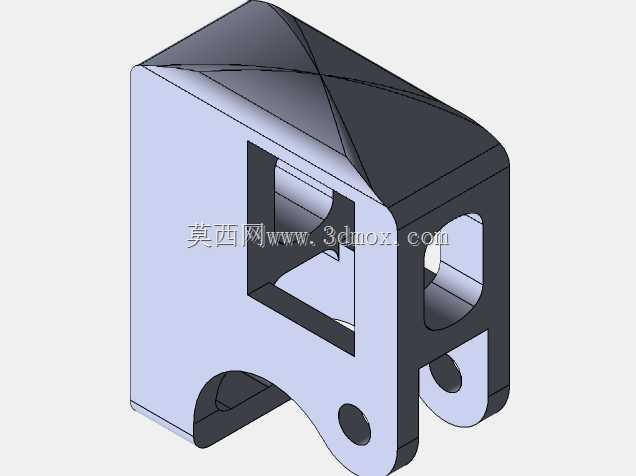

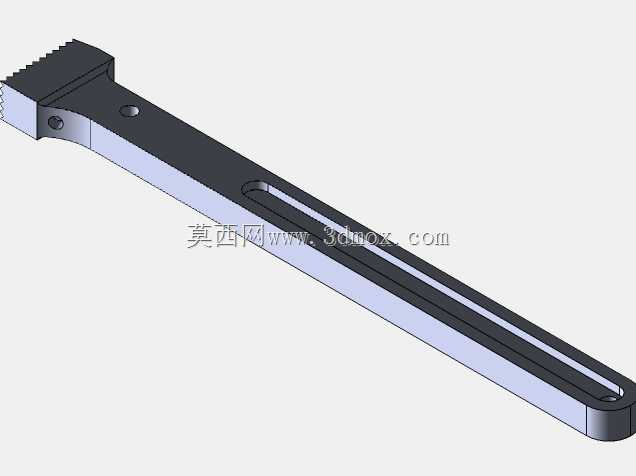

　　三维装配中可重点观察几处配合：活动颚与主体滑道之间的间隙决定调节顺畅度，齿条齿面与定位区域的接触决定承载可靠性，销轴端部与侧板的限位关系决定拆装维护方式，手柄末端孔位则影响悬挂和附加加力杆使用。钳口齿部属于易磨损区域，在工程细化时通常需要考虑更高硬度的热处理要求，而长柄主体则更重视韧性，避免过载时突然断裂。整体模型把管道维修工具中最核心的杠杆增力、齿条调节和齿面夹持三项功能集中表达出来，适合用于手动工具结构分析、工装夹具参考、维修工具选型演示以及五金产品建模练习。
