七寸车载GPS导航吸盘式固定支架

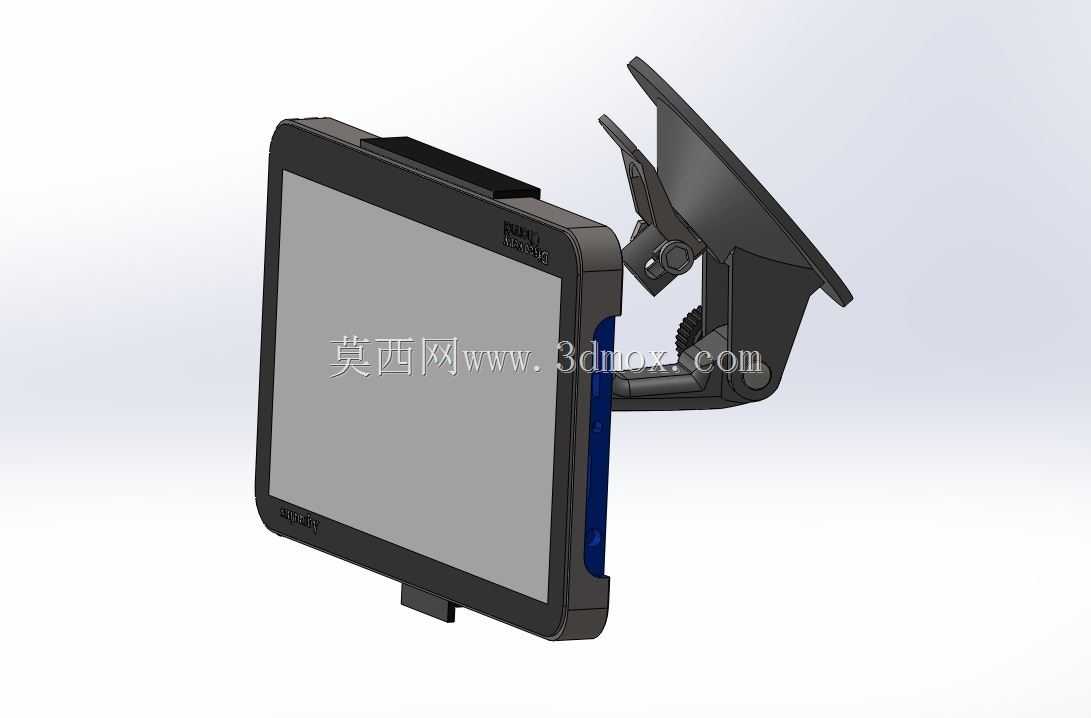

　　这套结构围绕七寸车载GPS导航终端的车内固定展开，核心由导航主机背部夹持座、多自由度可调支臂以及前挡风玻璃吸附底座三部分组成，适配日常驾驶中导航设备频繁拆装、视角反复调整的使用需求。

　　从实际装车场景看，车辆行驶过程中驾驶员需要快速扫视导航画面，支架必须把屏幕稳定维持在视线余光可及的位置，同时不能遮挡前方道路视野。吸盘底座采用大直径柔性盘面，贴合挡风玻璃弧形曲面后通过扳扣式压杆排出盘内空气形成负压，即便经过颠簸路面、夏季车内高温烘烤，也能保持足够吸附力，避免设备突然脱落。底座与支臂衔接处设置齿盘锁紧结构，松开锁钮后可绕竖直轴大范围旋转，调整屏幕朝向驾驶员一侧的角度，锁紧后齿面咬合，消除车辆振动带来的角度漂移。

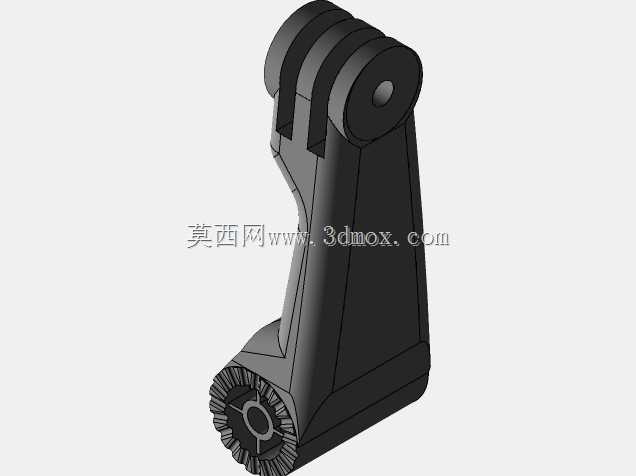

　　支臂部分采用两段式铰接布局，两处关节均带摩擦锁紧或齿形定位结构：靠近底座的关节负责调整支架整体俯仰高度，靠近夹持端的关节负责微调屏幕倾角，驾驶员可以根据自己的坐姿、座椅前后位置，把屏幕调整到既不挡视线又方便触控操作的距离。支臂内部预留了足够的走线空间，导航设备的供电数据线可以沿臂身布置，避免线缆悬垂干扰换挡、方向盘操作。

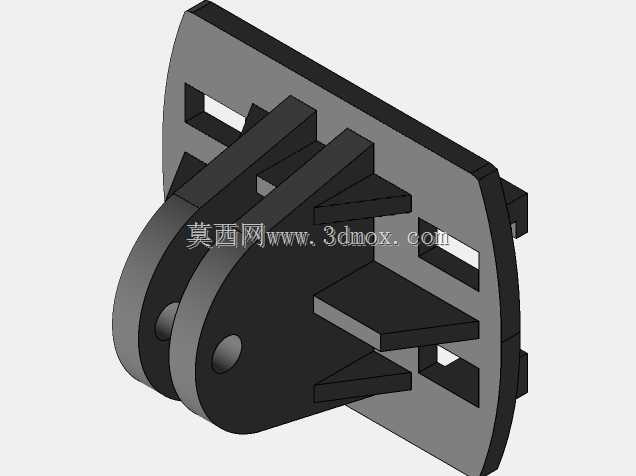

　　前端夹持座针对七寸便携导航主机的外形设计，背部托板承托主机重量，上下两侧设置卡扣限位，侧边留出避让槽，不会压住主机的电源接口、存储卡插槽与侧边按键。主机背面的散热区域在夹持后仍保留空气流通间隙，长时间导航运行时热量可以正常散出，避免局部积热。夹持座与主机接触的位置做了加宽贴合面，压强分布均匀，不会在塑料外壳上留下压痕。

　　建模过程中先依据七寸导航屏的通用长宽厚尺寸建立主机参考包络，再反向推导夹持座的内框尺寸，预留0.5mm左右的装配间隙，保证主机既能顺利卡入，又不会在车辆晃动时出现松旷。支臂各铰接孔位保持同轴度设计，转轴穿过孔位后两端用限位结构固定，转动时无卡滞。吸盘底座的盘面边缘做了薄化处理，提升与玻璃曲面的贴合能力，压杆机构采用死点锁紧设计，扳下后越过机械死点，不会因为振动自行松脱。

　　安装边界方面，整套支架吸附在挡风玻璃中下区域时，支臂展开长度控制在不会触碰仪表台的范围，屏幕最低点不遮挡仪表指示灯；折叠状态下整体厚度较小，临时收纳时不会占用过多车内空间。结构选材上，吸盘部分采用柔性耐老化橡胶，支臂与夹持座采用高强度工程塑料，兼顾轻量化与抗冲击性能，车辆发生紧急制动时，支架连接部位不会发生断裂失效。整体结构兼顾了固定可靠性、调节灵活性与拆装便利性，完全满足车载导航终端的日常使用要求。
