棘轮快速扳手精密装配结构数模

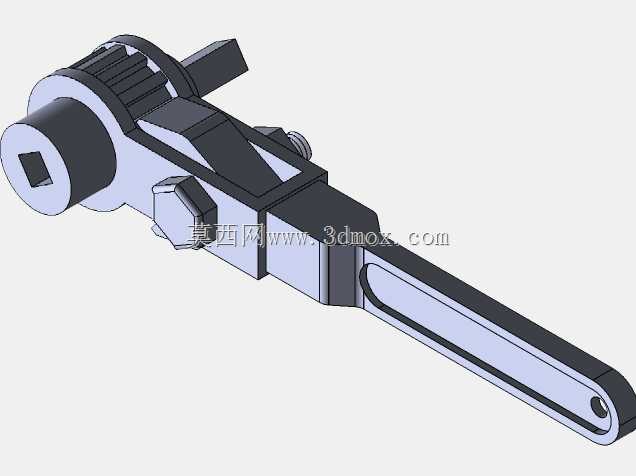

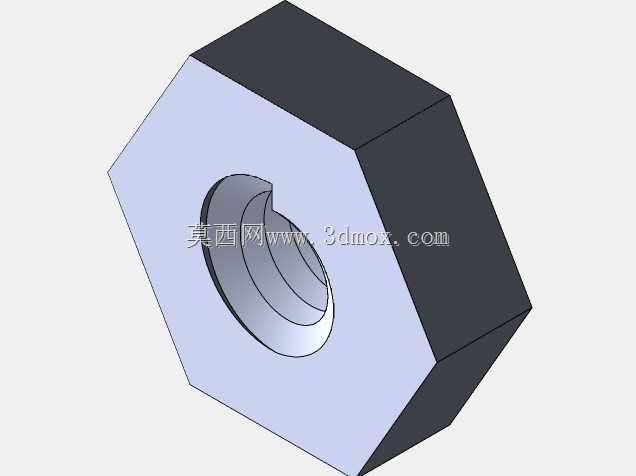

　　这套三维数模围绕车间高频使用的棘轮式快速扳手展开，完整还原了扳手头、换向棘爪、棘轮齿圈、方榫驱动头、手柄主体、锁止销、弹性顶珠以及各配合紧固件之间的装配关系，不是单一外观曲面，而是把内部传力路径和可动机构一并建出，适合手动工具结构设计、工装夹具配套选型以及五金产品逆向校核时参考。

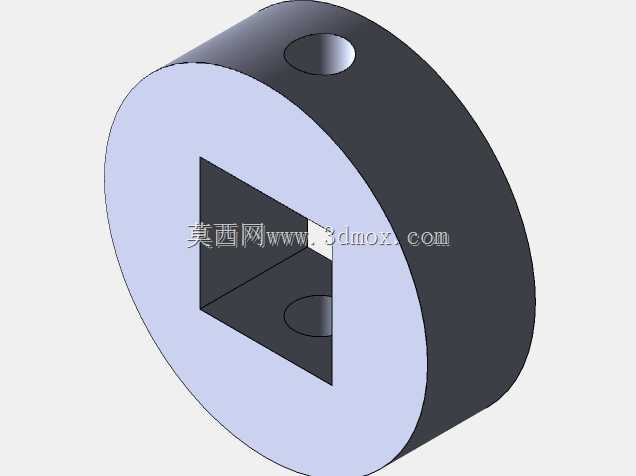

　　从实际使用场景看，这类扳手主要出现在设备检修、产线装配、管道法兰紧固、模具拆装和维修工位上。操作者在空间受限、螺栓连续拧紧或拆卸频次较高的位置，不需要每拧一次就把扳手完全取下重新套合，只需小角度往复摆动手柄，棘轮机构便会单向带动方榫旋转，空回程时棘爪滑过齿圈，显著减少重复对位动作。模型头部保留了四方驱动接口，可配合套筒接杆使用，也能根据工况更换不同规格套筒，覆盖常见六角螺母、螺栓头的拧紧与松开作业。

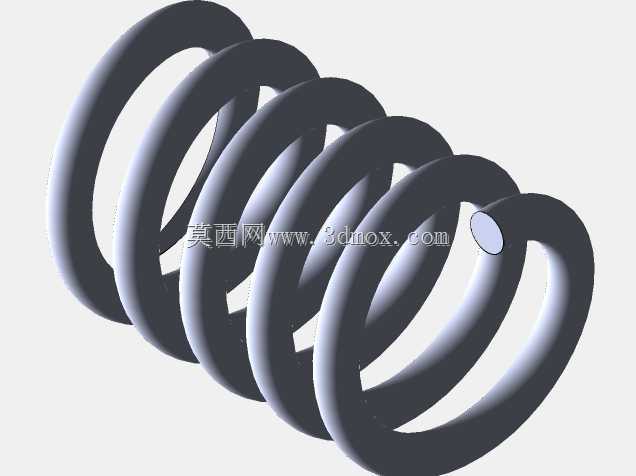

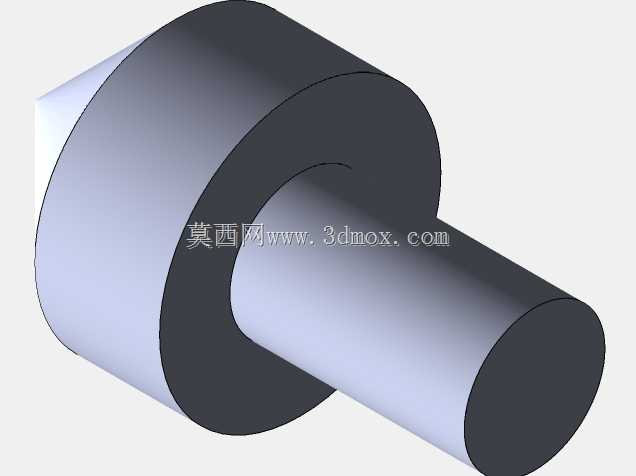

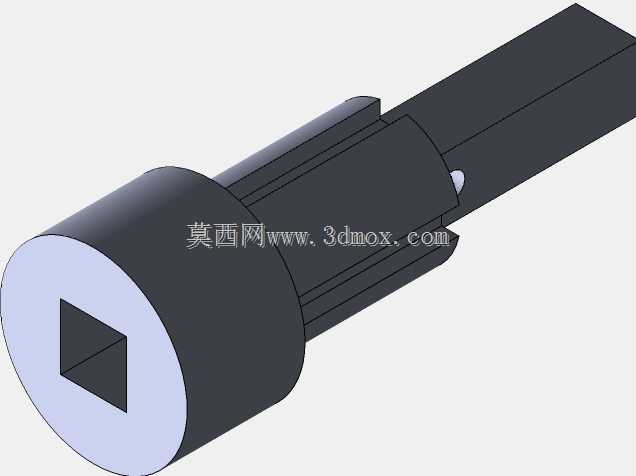

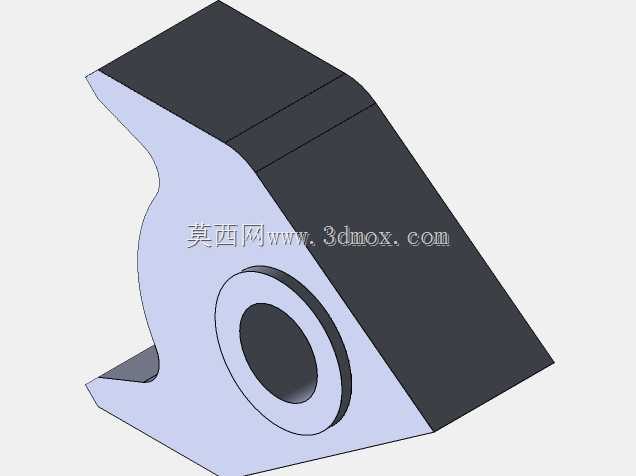

　　结构设计上，头部是整把工具的受力核心。棘轮外圈与扳手头内腔形成同轴配合，棘爪在弹簧或弹性件作用下贴紧齿面，通过换向拨片改变棘爪啮合方向，从而实现正转拧紧、反转松开两种工作状态。数模中齿形、棘爪接触面和拨片位置都有明确表达，能够直观看出换向时力流如何从手柄传递到棘轮，再由方榫输出到套筒。头部侧面的小销钉和限位结构用于约束棘爪、弹簧及换向件的轴向位置，避免频繁摆动后内部零件脱出；方榫端部的弹性钢珠则用于卡紧套筒，防止举升或倒置作业时套筒脱落。

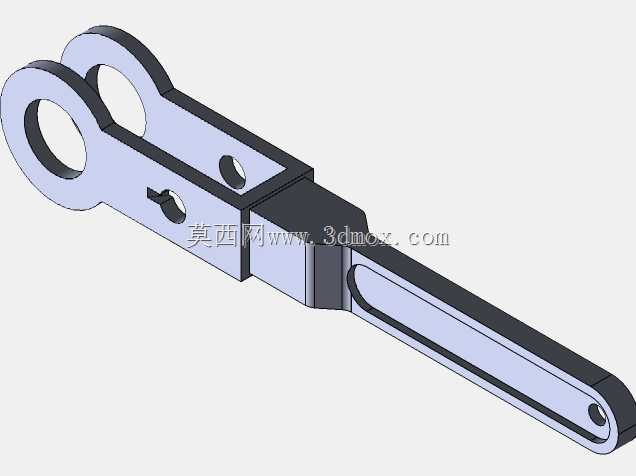

　　手柄部分采用长条形受力构型，截面并非简单等厚矩形，而是在握持区、头部连接区和末端孔位之间做了厚度与宽度过渡。靠近头部的位置承担最大弯矩，因此模型中该区域实体更厚、过渡圆角更充分；向末端延伸后，手柄逐渐收窄，既控制整体重量，也保证手腕摆动时的杠杆长度。末端开设的挂孔可用于工具墙悬挂、防坠绳绑定或车间定置管理，这一细节在维修平台、高空作业和装配线工具看板中都很常见。手柄表面的长槽与局部凸台不仅是造型特征，也对应加强筋、握持定位或装配贴合面，能够改善长柄受力时的刚性表现。

　　安装边界方面，数模需要重点关注头部外径、手柄总长、方榫凸出长度以及换向拨片的运动空间。头部外径决定套筒背部与周边障碍物之间的最小避让距离，若用于密集管路或设备内腔，头部越紧凑，越容易在螺母轴线方向套入；手柄长度则决定输出扭矩能力和摆动半径，长柄能提供更大杠杆力矩，但在贴近墙板、机架或护罩位置会受到回摆角度限制。方榫与套筒连接区要保证同轴度，棘爪腔、棘轮齿圈和头部壳体之间的配合间隙也需合理：间隙过小会造成换向卡滞，间隙过大则会在冲击加载时产生明显旷量并加剧齿面磨损。

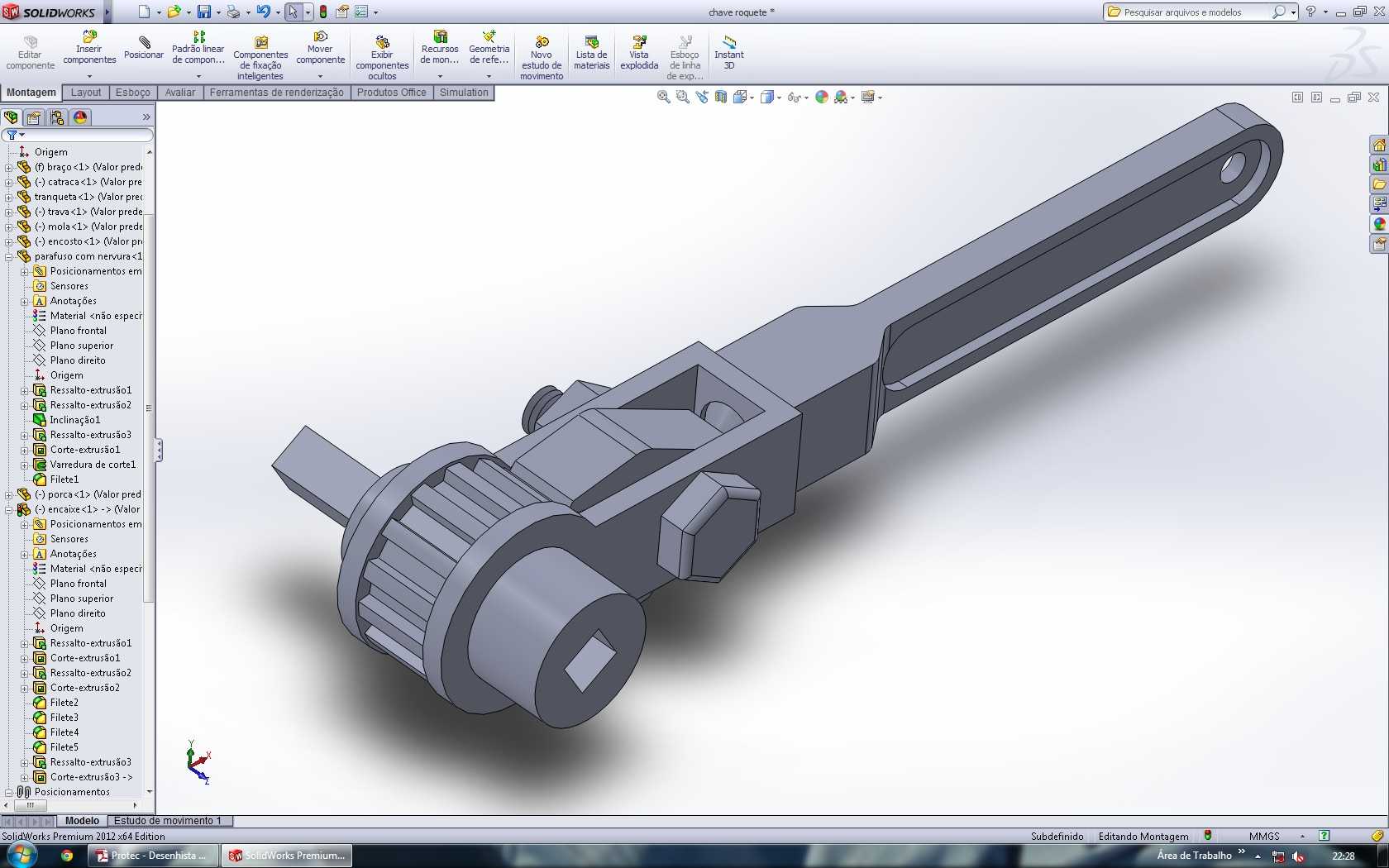

　　从建模逻辑看，该装配把外观件与内部机构放在同一坐标系下表达，便于检查手柄合拢后棘爪、弹簧、销钉是否存在干涉，也能验证换向拨片在两个极限位置时是否与外壳边缘冲突。头部与手柄的连接区域采用折线过渡和侧向紧固件组合，既反映真实产品中常见的叠片式或嵌装式结构，也方便在工程图中进一步拆解成零件明细。对于需要做受力分析的场景，可将棘轮齿、棘爪接触区和方榫根部作为重点部位，评估额定扭矩下齿面压应力、销钉剪切力以及手柄弯曲变形；对于需要做加工工艺规划的场景，则可依据模型拆分锻压胚件、铣削齿腔、热处理齿面和最终装配工序。

　　整体而言，这套数模的价值不在于展示一个孤立工具外形，而在于把快速扳手“连续小角度驱动、双向换向、套筒快速锁定、长柄杠杆加力”的机械逻辑完整呈现出来。结构工程师可以据此检查机构干涉与装配顺序，工具设计人员可以参考头部齿圈和棘爪布局，车间技术人员也能据此判断该工具在狭窄装配位、高位检修位和频繁重复拧紧固件场景中的适配性。
