矩形框架焊接结构教学演示模型

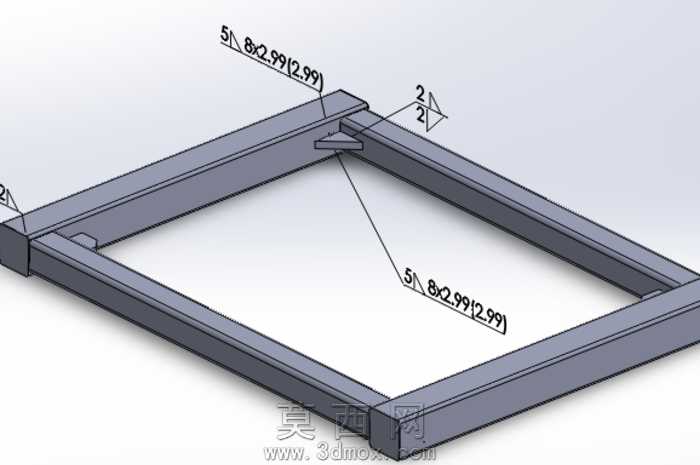

本模型为矩形框架焊接结构的教学演示三维模型，建模过程围绕焊接施工的基础操作逻辑展开，首先通过草图绘制确定矩形外框的整体轮廓尺寸，采用等截面型材作为框架的主体杆件，通过拉伸凸台命令生成四根首尾衔接的框体杆件，保证杆件对接处的端面完全贴合，为后续焊缝添加提供准确的几何基础。在框架的四个内角位置，建模时添加了三角形角撑板结构，通过拉伸切除与凸台组合的方式，让角撑板与相邻两根框体杆件的接触面完全重合，还原实际焊接施工中角撑板提升框架结构刚性的设计逻辑，同时在框体杆件的端部添加了封盖结构，封盖与杆件端面采用共面约束，模拟实际加工中端口封堵的焊接工序。模型重点还原了焊缝的标注与实体呈现效果，在角撑板与杆件的连接位置、杆件对接位置、端盖与杆件的连接位置，按照焊接标注规范添加了对应的焊缝符号，标注内容包含焊缝数量、焊脚尺寸等核心参数，同时通过窄凸台特征模拟焊缝的实体形态，让焊接位置的结构表达更加直观。材质设置上，框体杆件、角撑板、端盖均采用普通碳素结构钢材质，赋予哑光金属质感，焊缝位置采用略深于基材的金属材质，区分焊缝与基材的视觉差异，渲染时采用柔和的工作室光源，避免金属表面出现过强反光遮挡结构细节，同时添加轻微的环境 occlusion 效果，强化框架的空间层次感与结构衔接处的轮廓表现。整体设计思路围绕焊接入门教学展开，将复杂的焊接施工流程拆解为框架搭建、角撑板添加、端盖安装、焊缝布置四个清晰步骤，每个结构特征都对应实际焊接施工中的真实工序，没有添加多余的装饰性结构，所有几何特征都服务于焊接操作逻辑的演示，能够帮助初学者快速理解简单框架类焊接件的结构组成与焊缝布置规则，掌握焊接结构建模的基础思路，理解角撑板、端盖等辅助结构在焊接框架中的作用，建立焊接结构从设计到施工的对应认知。
