重型起重吊钩绳索滑轮组结构设计

　　该滑轮组属于起重作业中常见的绳索导向与承载部件，主要用于手动牵引、轻型吊装、车间临时吊运、舞台布景提升、户外救援以及小型设备维护场景。实际使用时，钢丝绳或纤维绳绕过轮槽，顶部吊钩与固定支撑点连接，载荷通过绳索张力传递到滑轮轴，再由侧板、横梁和吊钩承担，从而改变绳索受力方向并降低牵引端所需拉力。

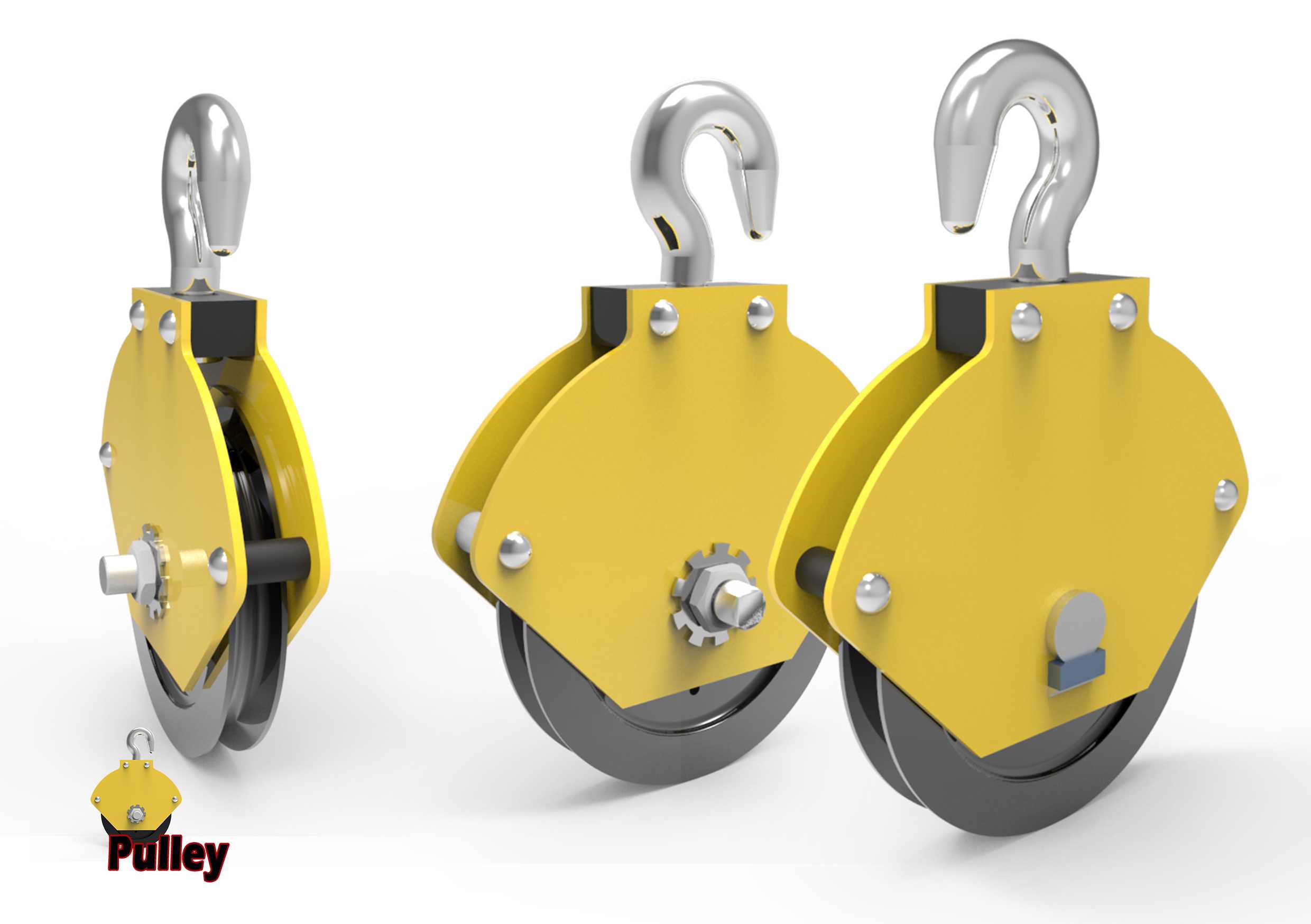

　　从结构上看，模型采用双侧夹板式滑轮架，黄色侧板通过多颗螺栓与铆钉连接，形成稳定的框架。侧板外形并非简单直板，而是围绕吊钩安装区、轮体避让区和轴端固定区进行轮廓收放，既保证轮缘旋转空间，又控制整体宽度。顶部吊钩穿过上部横梁，配合锁紧件和垫板限制脱出，钩体采用大圆弧过渡，能够在受拉时减少应力集中。滑轮本体位于两侧板之间，轮缘设置与绳索直径匹配的凹槽，槽底圆弧可约束绳索轨迹，避免跳绳、偏磨和侧向脱出。

　　设计这类吊具时，首先要明确额定载荷、绳索直径和使用倍率。滑轮直径不能只按外形确定，通常需要结合绳索弯曲疲劳寿命选取，轮槽半径过小会造成绳股局部挤压，过大则会降低绳索定位能力。轴的位置决定轮体与侧板间隙，间隙过紧会在装配误差或轻微变形后发生摩擦，过松又会使轮体摆动并引起绳索偏载。模型中轴端采用螺母、垫片和止动结构表达，符合实际检修中对可拆卸性的要求：轮体磨损后可拆开侧板更换，吊钩若出现裂纹或明显变形也可单独检查，不必整体报废。

　　侧板的螺栓布置体现了载荷传递路径。上部靠近吊钩的位置承受主要拉力，紧固件间距较近；中部围绕轮轴形成支撑；下部轮廓收窄以减轻重量。黄色护板既可以作为醒目的安全色，也能在三维方案中直观表达外部防护范围。黑色轮体与金属钩头形成材质区分，便于在装配评审中识别运动件、承载件和连接件。

　　安装边界方面，需要重点控制三个尺寸：顶部吊钩开口与挂点尺寸，决定其能否挂入钢梁、吊环或支架；侧板外侧总宽，决定滑轮在狭窄井道、桁架或设备缝隙中是否会发生干涉；滑轮外径与下方安全距离，决定绳索偏角较大时轮缘是否触碰侧板。若用于多轮滑车，还需校核相邻滑轮中心距，保证绳索在进出轮槽时不交叉摩擦。

　　在工程建模过程中，轮槽、轴孔、吊钩横梁和侧板孔位应保持同轴或对称关系。旋转轮体与固定侧板之间建议保留独立装配层级，方便后续做运动检查；吊钩开口处需要关注挂接方向，避免侧向受载。对于现场选型人员，这类模型可用于检查绳索包角、吊钩朝向、支架间距和维护空间；对于结构设计人员，则可进一步在此基础上补充材料牌号、屈服强度、安全系数、轴径校核和焊缝或紧固件强度计算，使外观方案转化为可制造、可检验的起重辅具。
