无线通讯终端注塑外壳结构设计

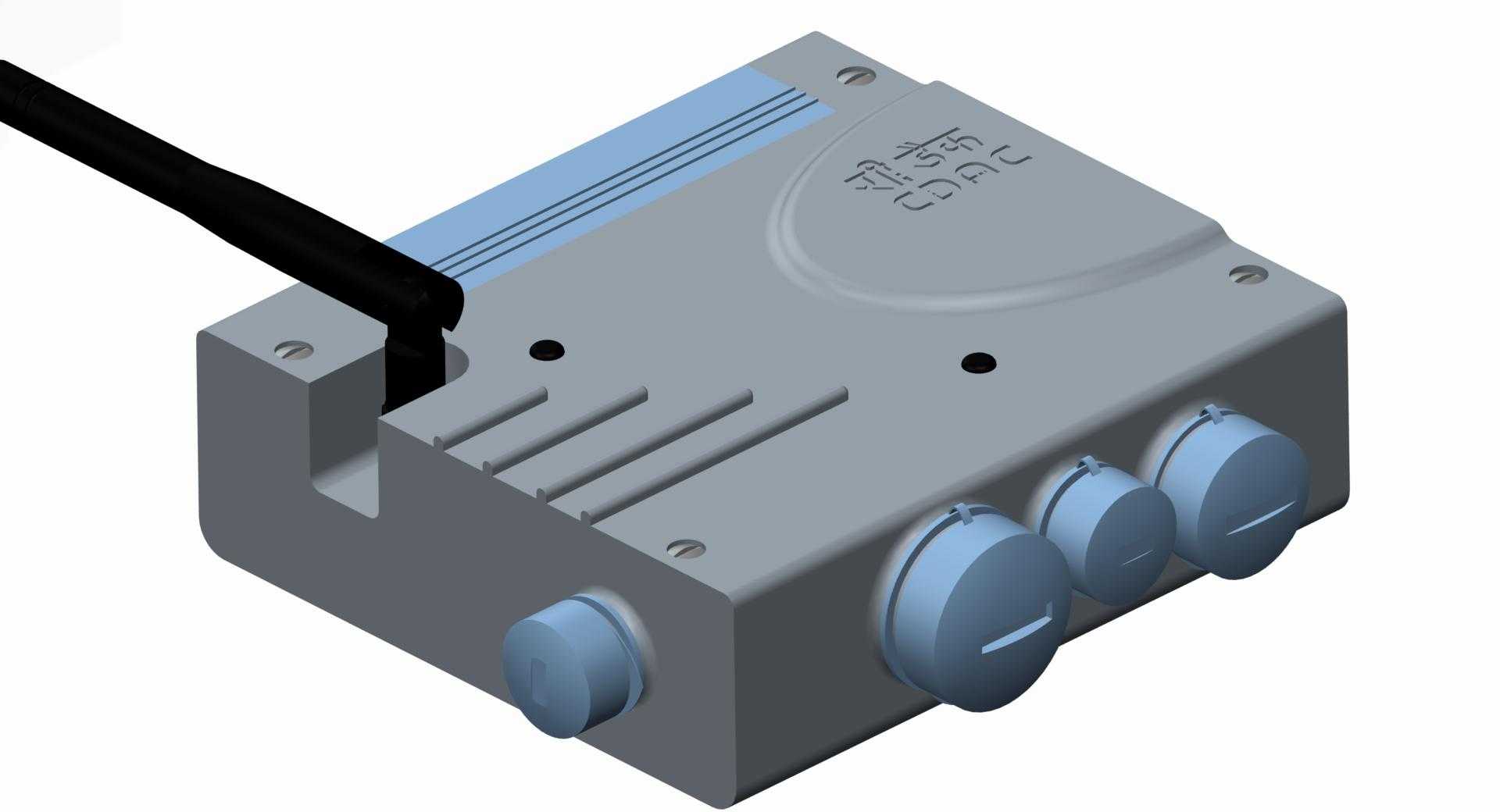

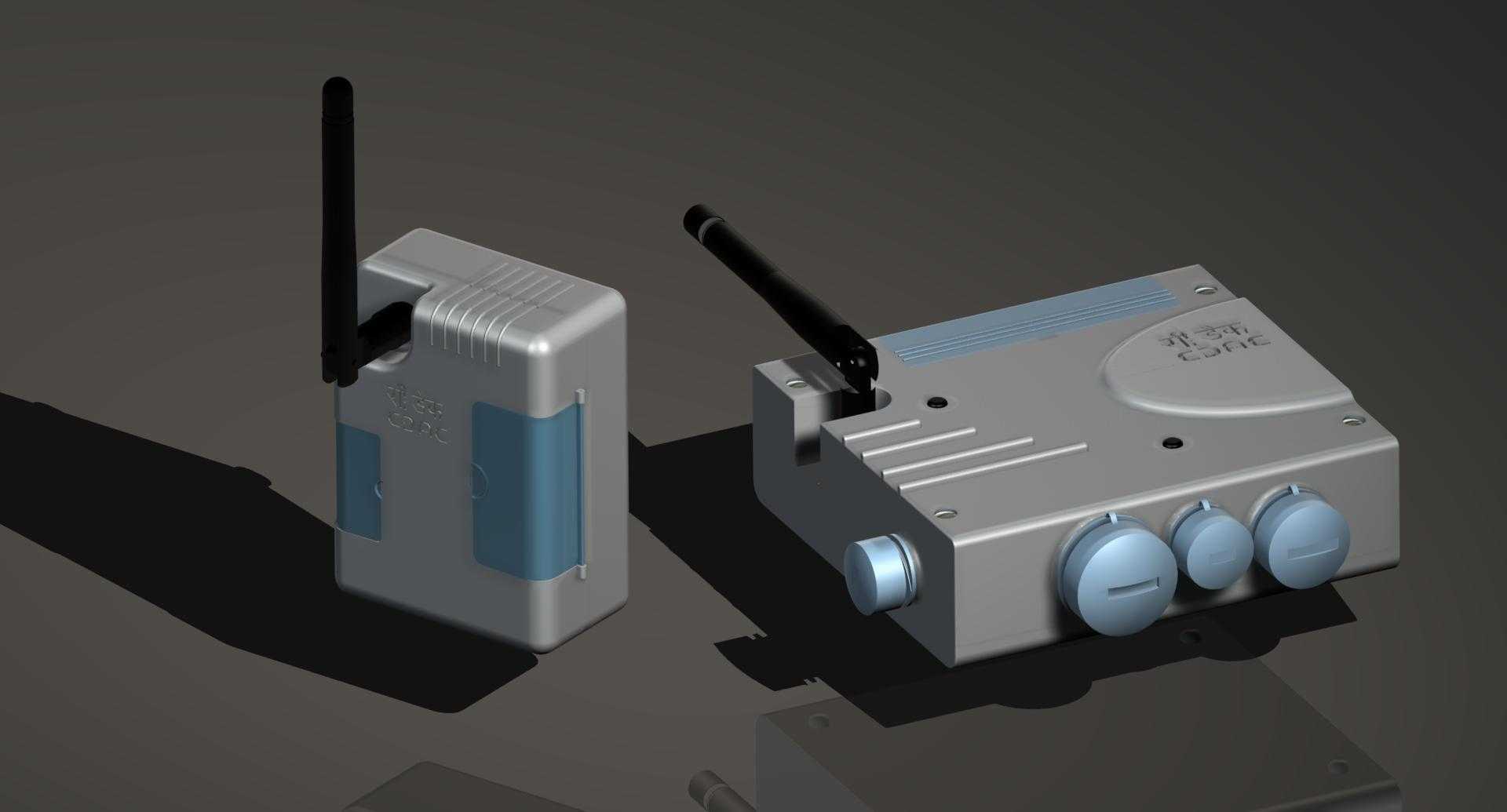

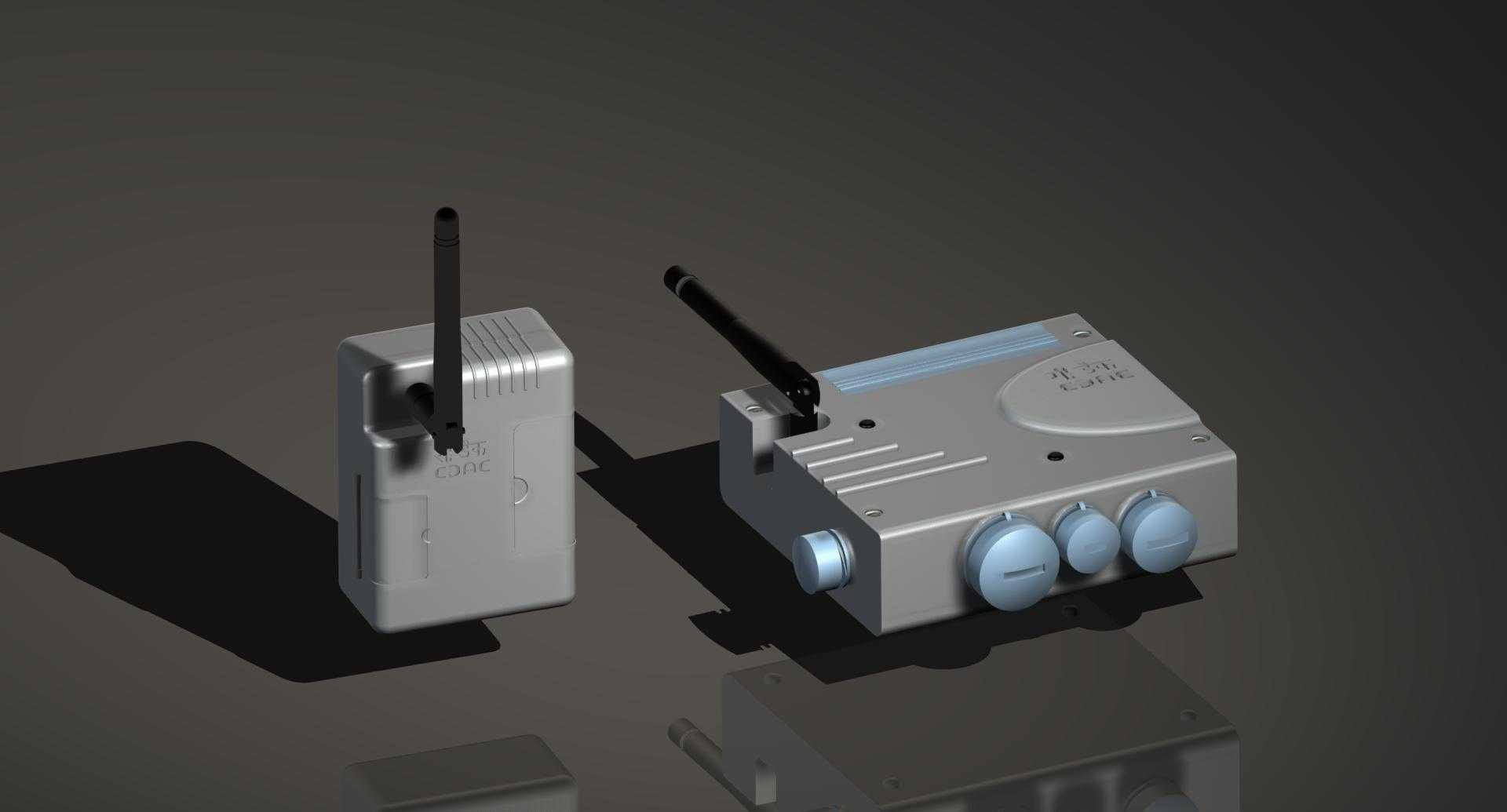

　　现场做无线传感节点选型时，这类带外置天线的盒体结构最常碰到，整套外观件围绕注塑成型工艺展开，壳体分件、壁厚过渡、安装柱位都要在数模阶段提前校核，避免后期开模反复改模。盒体主体采用方正带圆角的轮廓，顶面预留天线铰接座，天线可以绕转轴调整俯仰角度，部署在机柜、设备侧壁或者户外支架上时，能根据现场遮挡情况把天线转到信号最优朝向，不用额外调整整机安装姿态。正面排布多颗调节旋钮与接口，旋钮做了大直径防滑凸边，戴劳保手套操作也能顺畅拧动，侧边预留的接口位用于供电、数据接线或者外接传感线缆，壳体侧面的蓝色嵌块既做外观区分，也可作为状态指示灯的透光区域，现场巡检时不用凑近就能看清设备运行状态。壳体棱边全部做了圆角过渡，一方面消除注塑件尖角应力集中，

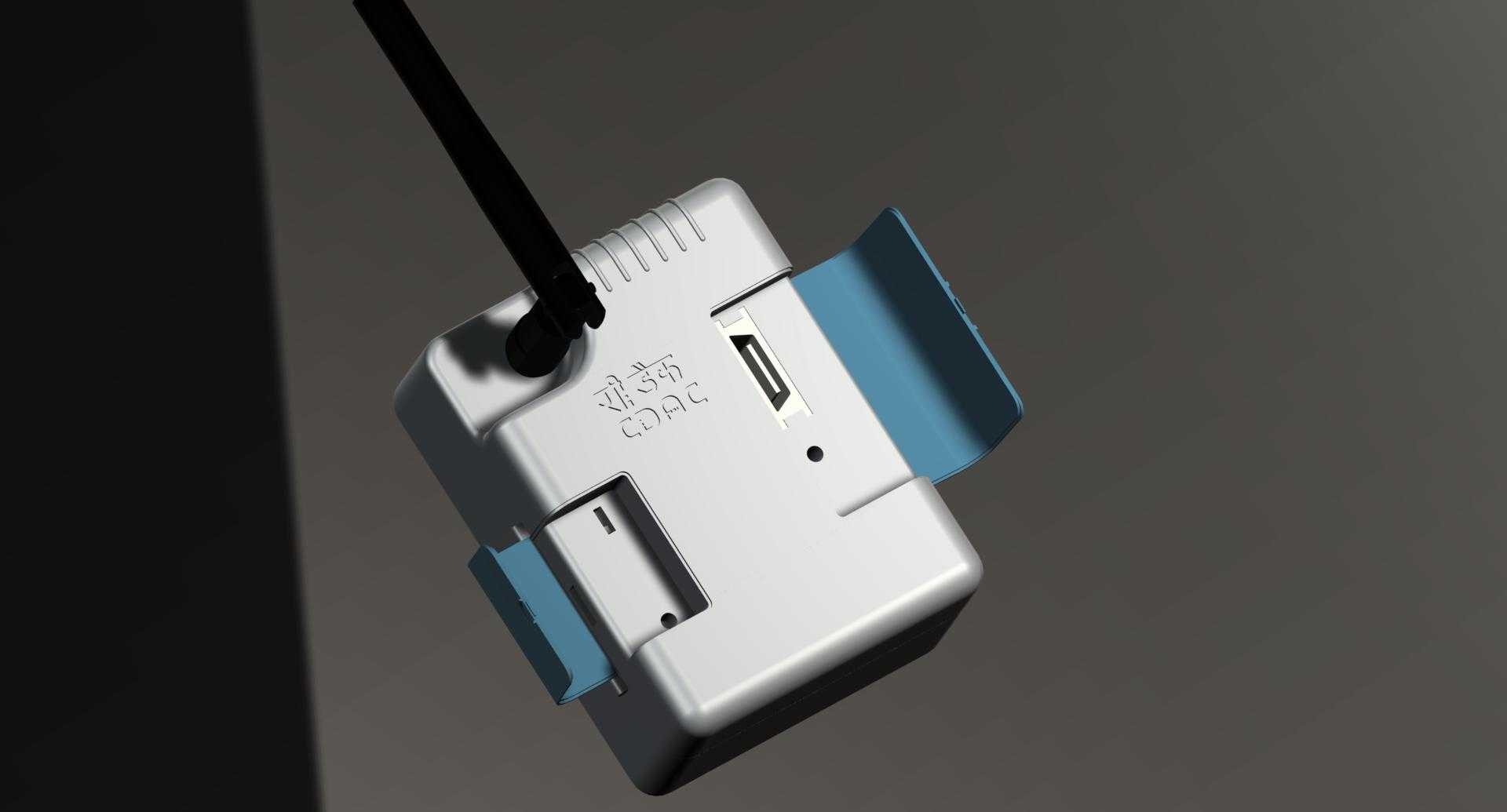

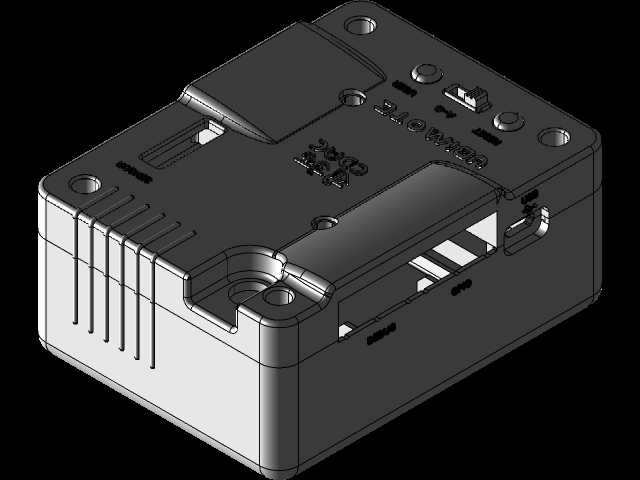

　　避免跌落、装配时边角开裂，另一方面手持搬运时不会割手，外壳表面设计了细密的防滑筋条，堆叠摆放或者临时手持调试时摩擦力足够，不容易滑脱。从安装边界来看，整机长宽高控制在手持便携与固定安装兼顾的尺寸区间，背部预留挂装孔与螺丝柱，既可以通过背夹卡在导轨、设备横梁上，也能直接用螺丝锁在控制柜内壁、墙面安装板上；底部做了平整支撑面，桌面临时调试放置也能保持稳定，不会被旋钮或者天线顶起歪斜。结构设计阶段，壳体壁厚按照常用注塑材料的成型厚度均匀设置，转角处做壁厚渐变，防止厚壁位置产生缩痕，内部螺丝柱周边加加强筋连接侧壁，筋位厚度控制在主壁厚的六成左右，既提升柱位抗拧裂强度，也避免筋位对面出现外观缩印。上下壳采用卡扣加螺丝的组合固定方式，

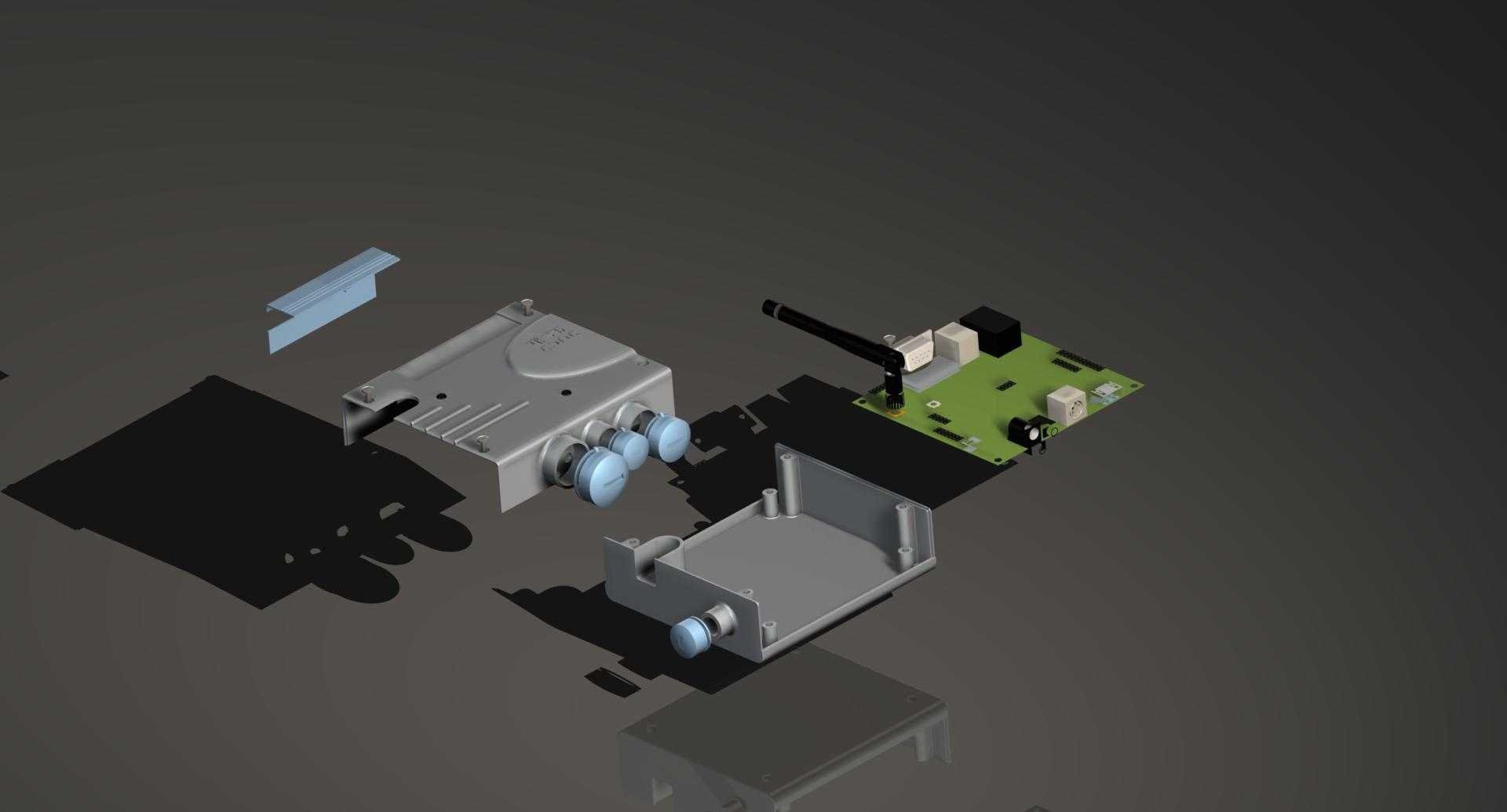

　　周边卡扣沿壳体内侧均匀排布，装配时先扣合卡扣定位，再锁入底壳螺丝，接缝间隙均匀可控，后期检修拆开也方便；天线铰接位置单独做了耐磨转轴结构，转轴与壳体安装座的配合间隙经过调校，天线转动有阻尼感，调整到任意角度都能保持姿态，不会自行下垂。这类无线通讯终端多用于工业现场数据采集、老旧设备联网改造、厂区环境参数监测，外壳要兼顾车间粉尘、轻微溅水的防护需求，上下壳合缝处预留密封胶条安装槽，接口位置可搭配防水接头，满足普通工业场景的防护要求。数模构建时，所有外观曲面、按键孔位、天线避让空间都做了完整干涉检查，旋钮转动行程内不会和壳壁发生磕碰，天线放倒、竖起的全角度路径都预留了足够间隙，内部PCB板、电池模块的安装空间按照壳体内部筋位划分，

　　限位骨顶住电路板边缘，装配后不会出现晃动。壳体顶面的铭牌区域做了微凹平面，粘贴产品标识或者参数铭牌时不会被边角磨掉，侧面的防滑纹理沿手持握持方向布置，单手取放时手指刚好贴合纹理区域。针对注塑生产，壳体所有脱模方向都做了拔模斜度，内侧倒扣位置采用斜顶或者滑块抽芯结构，数模里把分模线位置预留清晰，模具设计师可以直接沿分模面拆分型腔型芯，减少后续结构核对工作量。整机没有多余的复杂异形曲面，模具加工难度低，量产时成型周期短，外壳拼合后整体刚性足够，现场长期使用中即使受到轻微碰撞，壳体也不会出现明显变形，保护内部通讯电路与天线连接组件。
