DME标准AX系列注塑模架结构设计

　　这套AX系列模架对应DME标准体系下的三板式注塑模胚，在消费电子外壳、精密接插件、小型通讯器材塑胶件的量产模具开发中应用十分普遍。车间里接到薄壁、多浇口、需要自动断料把的塑件订单时，结构工程师往往优先在这类标准模架基础上排布型腔，省去从板件毛坯开始逐层搭建主体框架的重复工作。

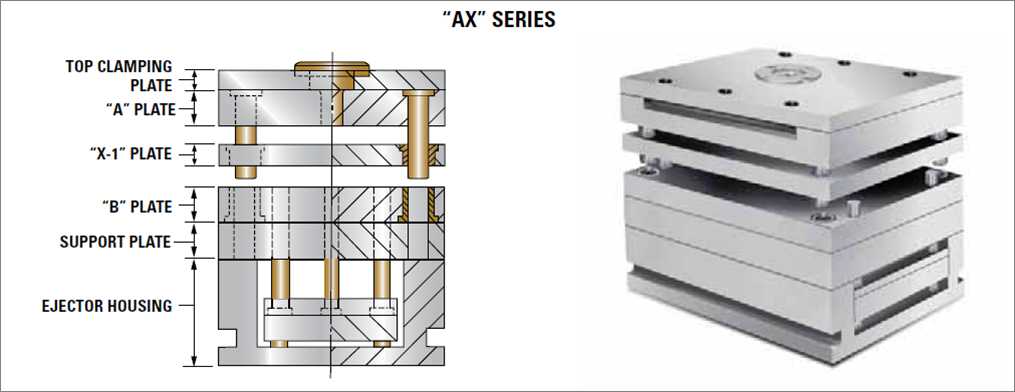

　　从剖视结构能直接读出各板层的功能分工：最上方TOP CLAMPING PLATE为定模固定板，承担模具与注塑机定侧安装板的连接，浇口套、定位环都装在这一区域；下方A PLATE为定模板，加工型腔侧的成型镶件安装槽；X-1 PLATE是三板模特有的剥料板，开模过程中随定距拉杆动作先在分型面处拉开，把凝料从主流道和点浇口上强行剥离，实现料把与塑件自动分离；再往下B PLATE为动模板，承载型芯侧镶件；SUPPORT PLATE即支撑板，垫在动模板下方承受注塑充模时的型腔背压，避免动模镶件在反复注射压力下发生挠曲变形；最底部EJECTOR HOUSING为顶出 housing 区域，内部容纳顶针固定板、顶针底板、回针与支撑柱，整套顶出组件在注塑机开模终了由机台顶棍推动，将冷却定型后的塑件从型芯上平稳脱出。

　　实际选型时，模架的长宽边界直接决定了它能适配的注塑机拉杆间距。排布型腔前要先核对A、B板的平面尺寸，保证型腔投影面积外缘到板边留有足够的冷却水道钻孔距离、螺丝锁紧距离以及斜顶、滑块的安装空间；闭合总高度则要落在目标注塑机的最大、最小模厚区间之内，避免出现机台曲臂撑不到位或者吊模后无法锁紧的情况。图中四根主导柱沿模架四角布置，配合导套完成定动模开合过程中的同轴导向，合模时导向副先于型腔贴合，保护细小型芯不会因两侧错位发生撞模。

　　板间的长螺栓贯穿锁紧把各层模板压成刚性整体，动模侧的支撑柱布置在顶出空间内、正对型腔投影的高压区域，用来抵消注射时支撑板的弯曲应力；回针在合模阶段靠定模板接触面把顶出板组件推回初始位置，保证下一模顶针不会残留在型腔内部刮伤塑件。冷却回路通常沿A、B板厚度方向分层钻孔，避开导柱、回针、顶针与锁紧螺丝的走位，在三维布局阶段就要把所有孔位的干涉关系逐一核对。

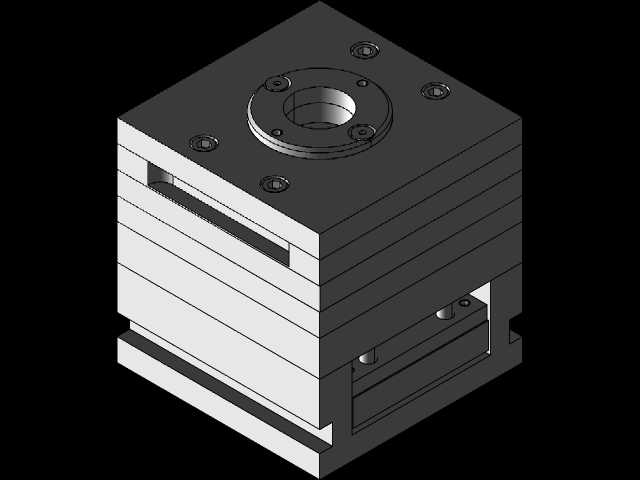

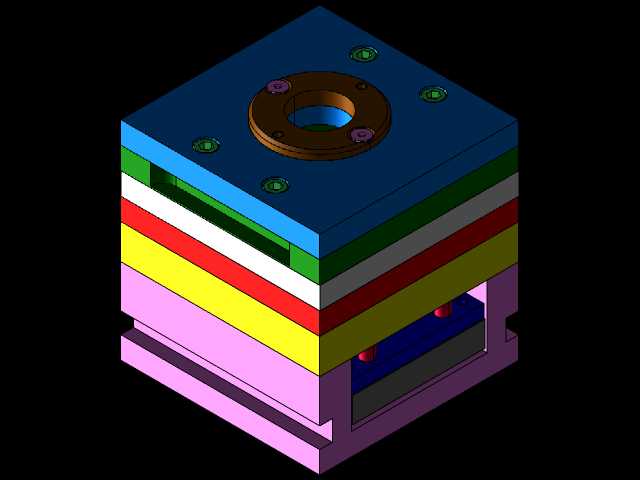

　　这类标准模胚的建模思路遵循自顶向下的装配逻辑：先以模架中心点为装配基准建立各板件的分层骨架，把分型面、开模行程、顶出行程、剥料板浮动行程作为关键参数驱动板厚与拉杆长度，再在A、B板内部嵌入成型镶件、滑块、斜顶、浇口套、定位环、弹簧、紧固件等子部件。动定模的开模顺序由定距拉板、尼龙开闭器、限位螺丝共同控制，确保第一次分型先拉断浇口凝料、第二次分型再打开塑件所在的主分型面，最后顶出动作按序完成，整套运动节奏在三维装配里做运动仿真验证时，能清晰检查各行程段是否存在零件碰撞、顶出是否干涉、料把脱落路径是否顺畅。

　　量产现场中，标准化模架的优势还体现在备件互换与维修效率上：导柱导套磨损后可直接按标准规格更换，A、B板刨修分型面后可通过加垫片补偿厚度，顶针、回针、弹簧等易损件都能按系列号快速备货，大幅缩短模具停机维护的周期，这也是精密注塑车间长期沿用DME标准模胚体系的核心原因。
