迷你拼合式便携U盘结构设计

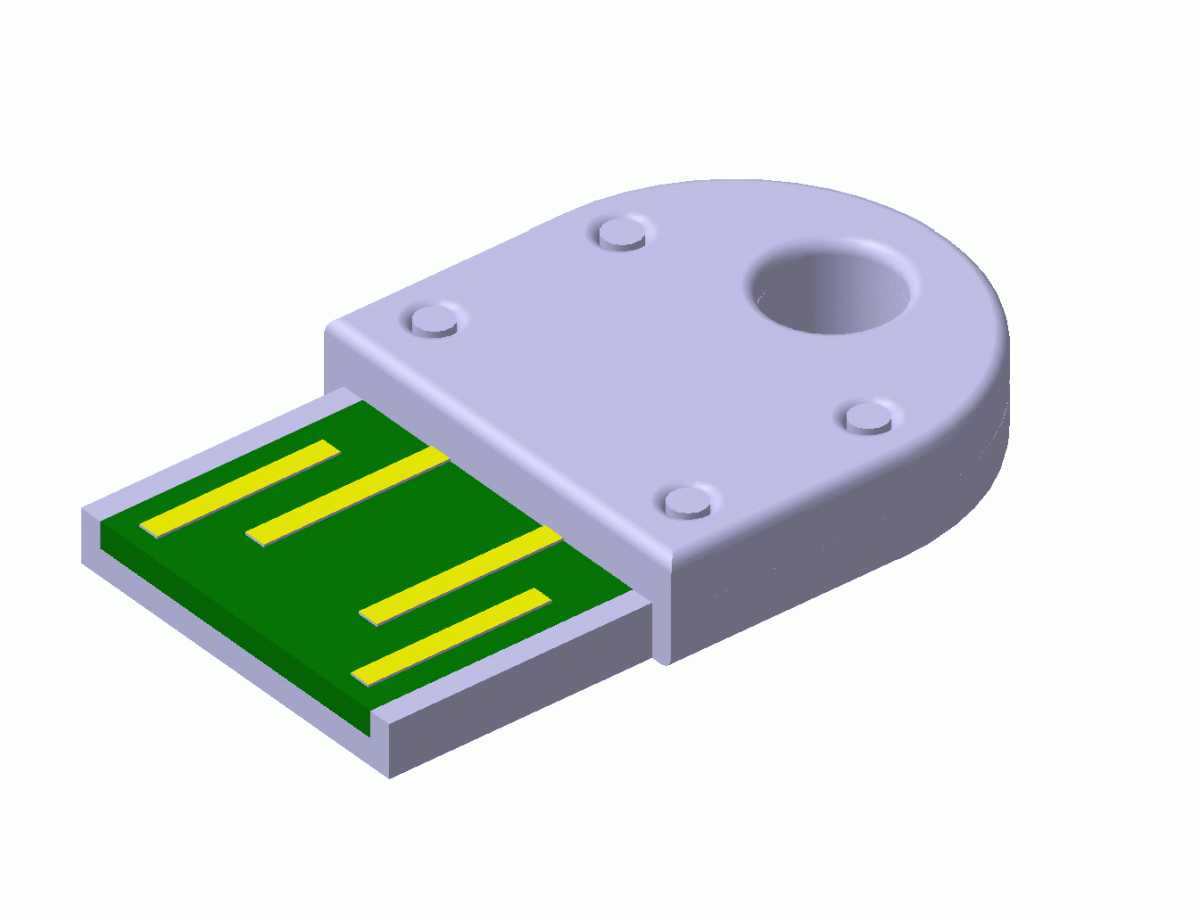

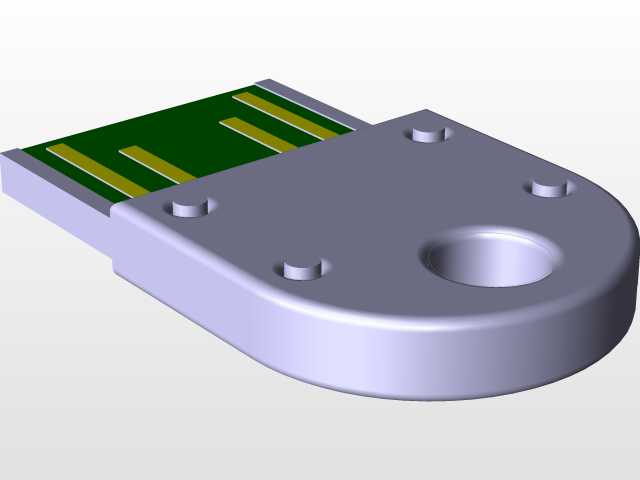

　　这款微型便携存储装置的结构方案，最初是围绕工业现场零散数据拷贝、产线工位程序传输这类高频轻量使用场景搭建的，不同于常规带旋转盖帽或者伸缩滑盖的大容量U盘，它把整体厚度压缩到了极低水平，外壳采用淡紫色工程塑料一体成型的半椭圆造型，端部预留的贯通挂孔可以直接穿入钥匙环、工牌挂绳或者设备运维随身工具串，在车间巡检、外出调试、多工位流转的过程中不需要额外配置保护盖，也不会因为零散放置在工具包内和扳手、螺丝刀等金属物件磕碰丢失。

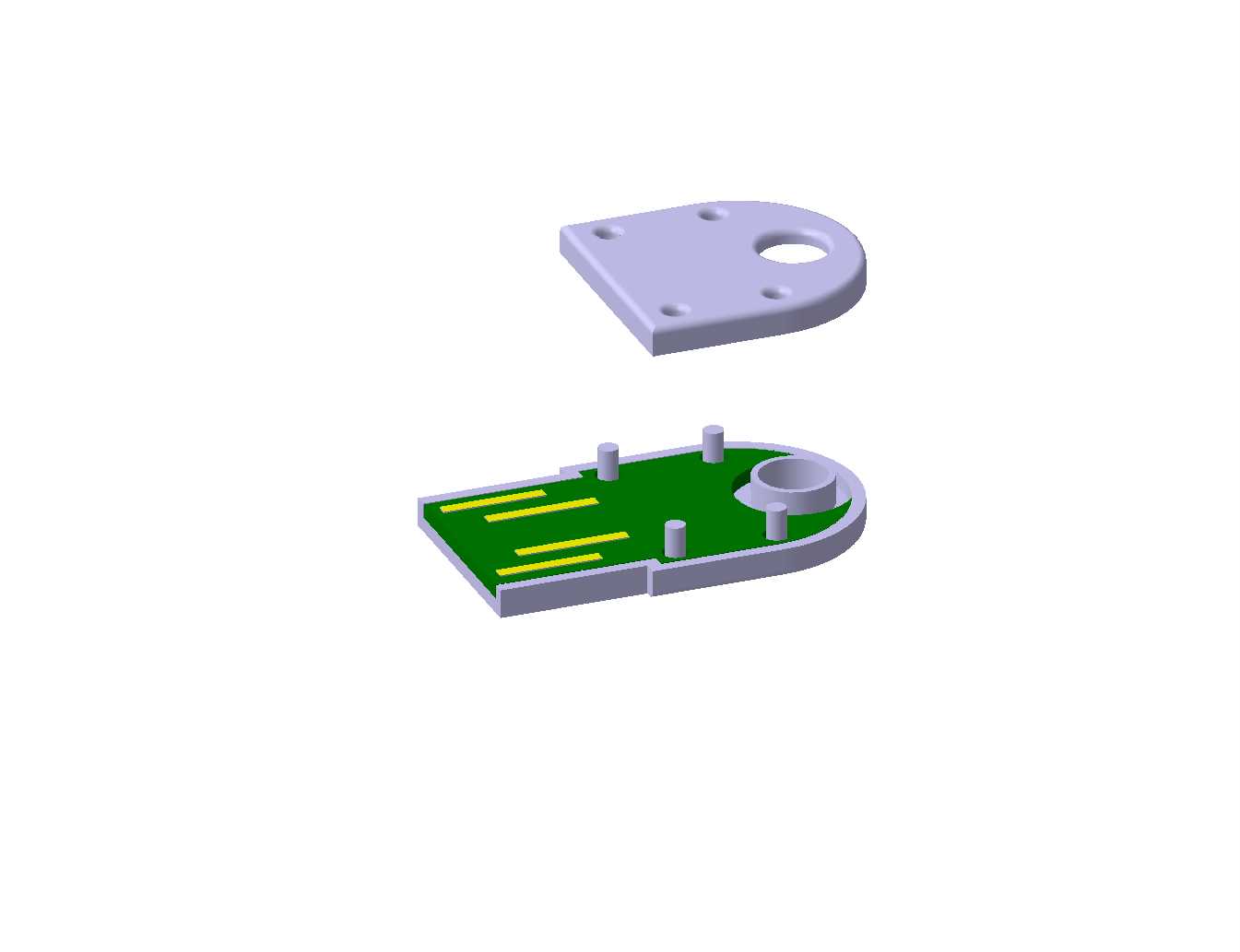

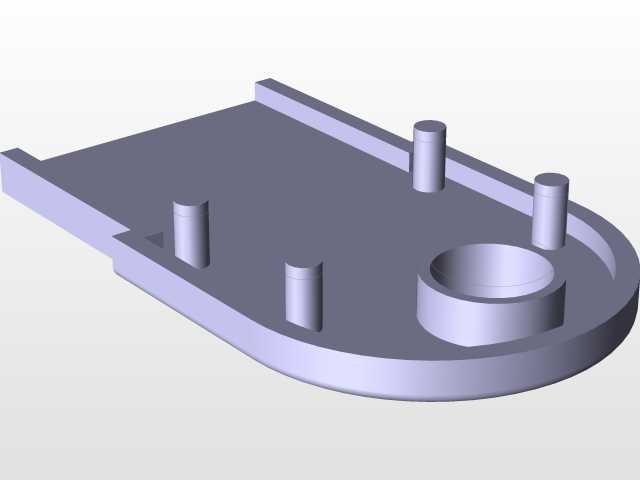

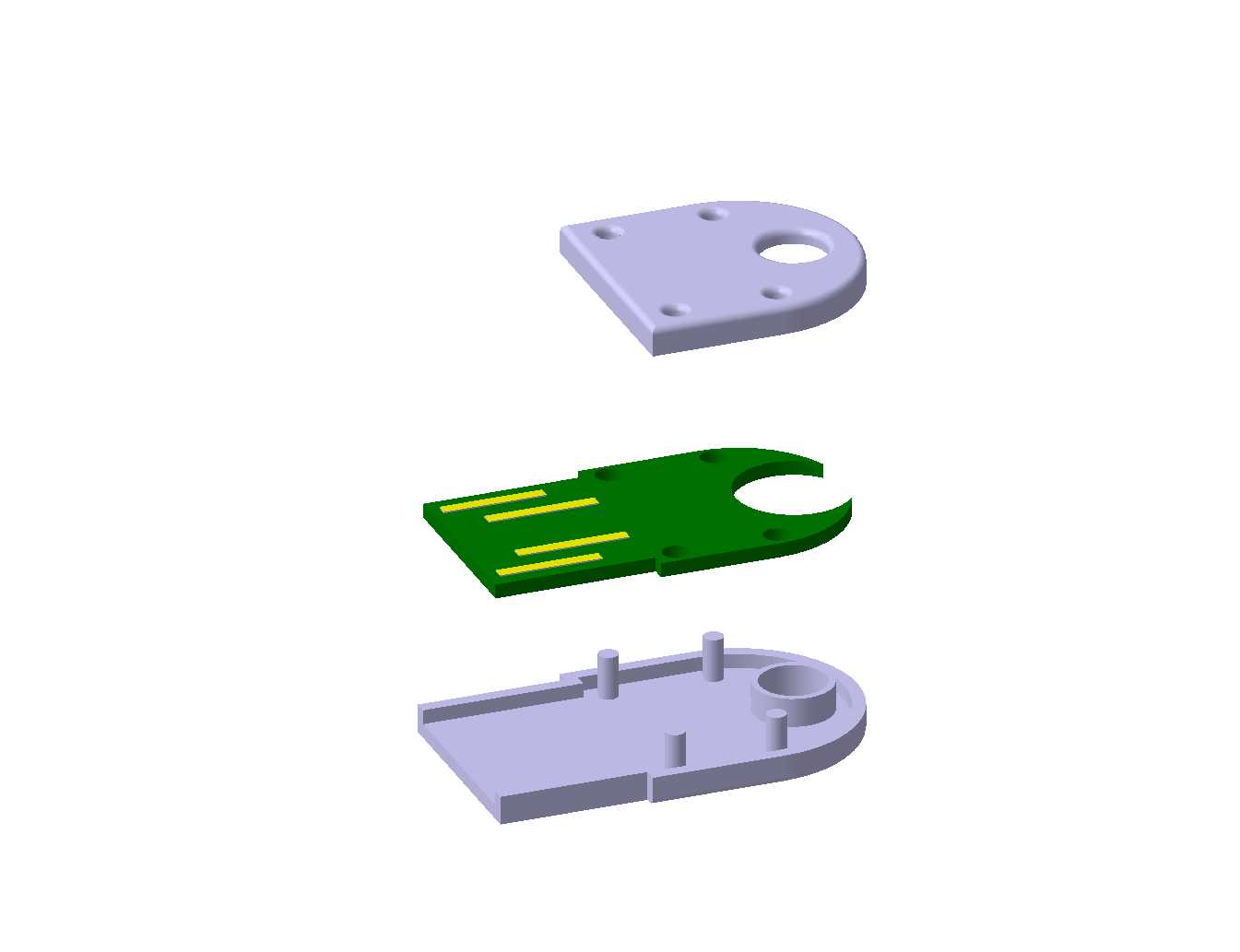

　　从结构拆分逻辑来看，整个装置仅分为硬质塑料外壳与内置USB金手指电路板两大核心部分，没有额外的活动卡扣、弹簧或者滑动机构，从根源上减少了小型消费数码件最容易出现的小零件松脱、弹簧失效、盖帽遗失问题。外壳的拼合面沿着USB插头的根部平齐布置，电路板从外壳开口侧直接推入定位，外壳内部预留的多组定位柱分别对应电路板上的装配孔位，推入后柱体热熔铆接即可完成固定，外壳表面可见的六处圆形凸台就是热熔铆点的成型位置，这种装配方式不需要额外打螺丝，也不需要在狭小的壳体内侧布置卡扣，大幅降低了微型件注塑开模的复杂度，装配工位仅需要单工位热熔压合即可完成总装，量产一致性远高于带多活动件的同类产品。

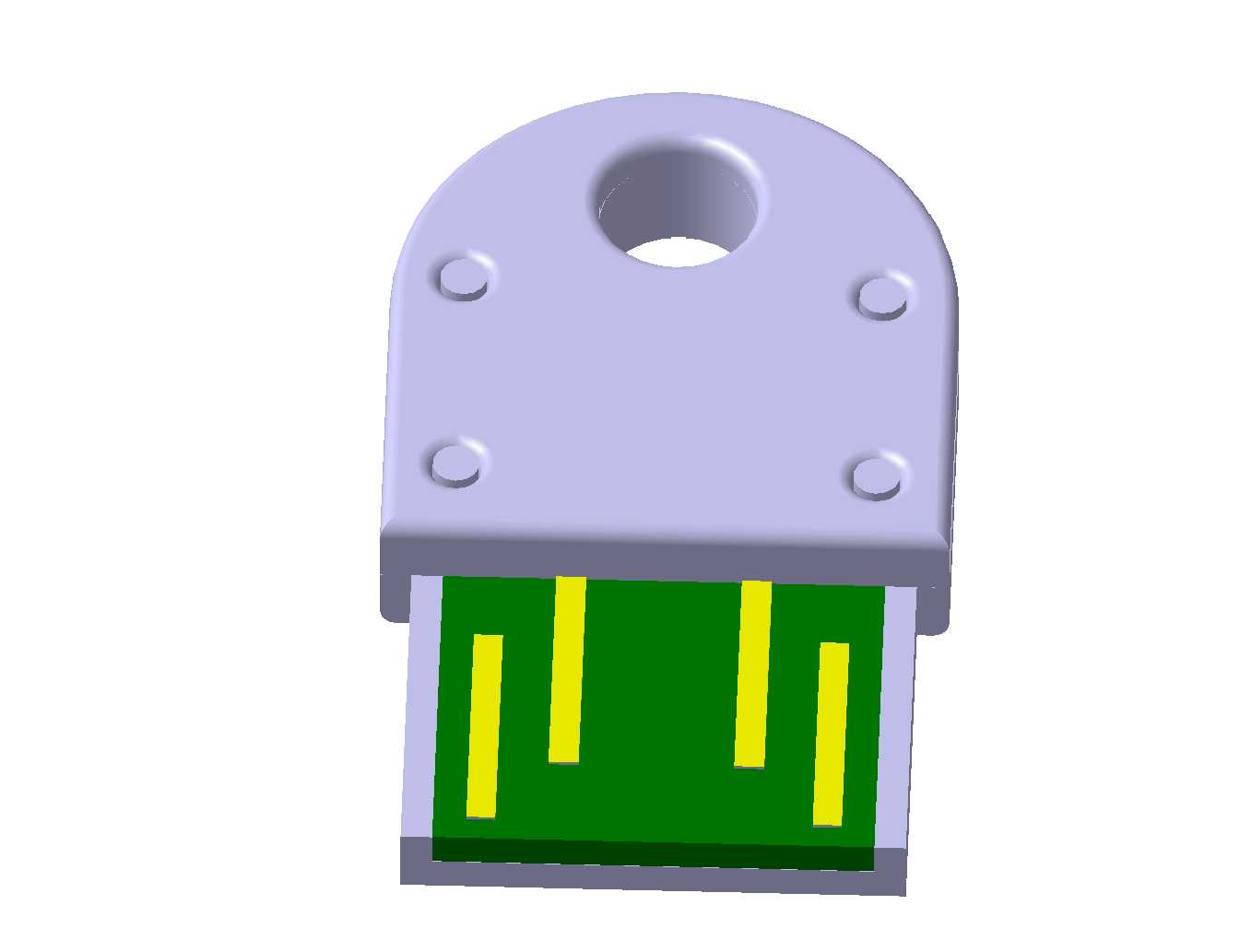

　　外形边界上，外壳主体采用一端平直、一端半圆弧收边的长圆形轮廓，圆弧端中心的挂孔直径适配常规标准钥匙圈的穿入尺寸，平直端刚好对齐USB金属插头的根部，插头部分露出外壳的长度严格符合USB-A公头的标准插入深度，插入工控机、老旧机床调试口、车间打印机USB端口时，外壳端面可以和设备接口端面完全贴合，不会出现插不到位、接触不良的情况。整体宽度控制在比标准USB-A接口宽度宽出不到三分之一，相邻USB端口并排布置在工控机面板上时，这款薄型U盘插入后不会遮挡旁边的接口，现场插鼠标、插编程器的时候不需要反复拔插换位，这也是很多常规大体积U盘在工业现场使用时最容易被忽略的痛点。

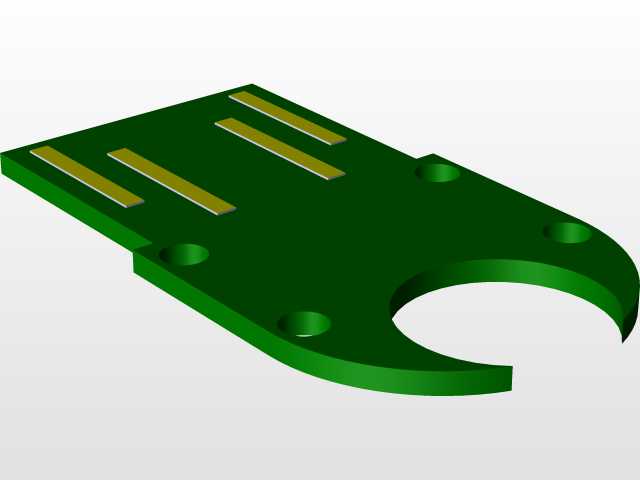

　　电路板部分采用绿色FR-4基材，表面覆铜的四条金色接触条分别对应USB协议的电源、数据正、数据负、接地引脚，金手指长度和宽度完全贴合通用USB母座的接触弹片行程，插入后弹片可以完整压合在金手指有效接触区域，不会出现偏位刮擦。电路板尾部完全收纳在塑料外壳的型腔内部，型腔四周预留的限位筋从上下左右四个方向夹紧板边，设备晃动、跌落的时候电路板不会在壳体内窜动，避免金手指和外壳根部出现硬弯折导致铜箔断裂。外壳的壁厚在圆弧挂孔区域做了局部加厚，挂孔承受挂绳拉扯、钥匙串晃动的交变载荷时，孔边不会出现应力发白或者开裂，平直的插头根部位置也做了小圆弧过渡，避免插拔时侧向掰动导致外壳根部出现应力集中断裂。

　　设计过程中没有做多余的曲面造型或者装饰特征，整个外表面仅保留装配所需的铆点凸台，没有凸起的logo位、防滑纹或者额外装饰件，外壳脱模方向沿着插拔轴线直进直出，不需要侧向抽芯，注塑模具结构极简，量产时成型周期短，不良率低。实际使用场景里，这类无盖迷你U盘尤其适合存放设备配置参数、小型PLC程序、机床加工参数这类小体积文件，日常挂在钥匙串上随身携带，插拔时不需要摘取保护盖，单手即可完成操作，长期在多粉尘的车间环境内使用时，金手指部分外露的间隙极小，日常插拔的摩擦动作就可以带走表面浮尘，不需要额外清理接口。整体结构没有冗余设计，所有特征都服务于便携、耐造、易装配这三个核心需求，微型数码存储件的结构可靠性在这套方案里得到了非常务实的平衡。
