可折叠外置射频通信天线结构

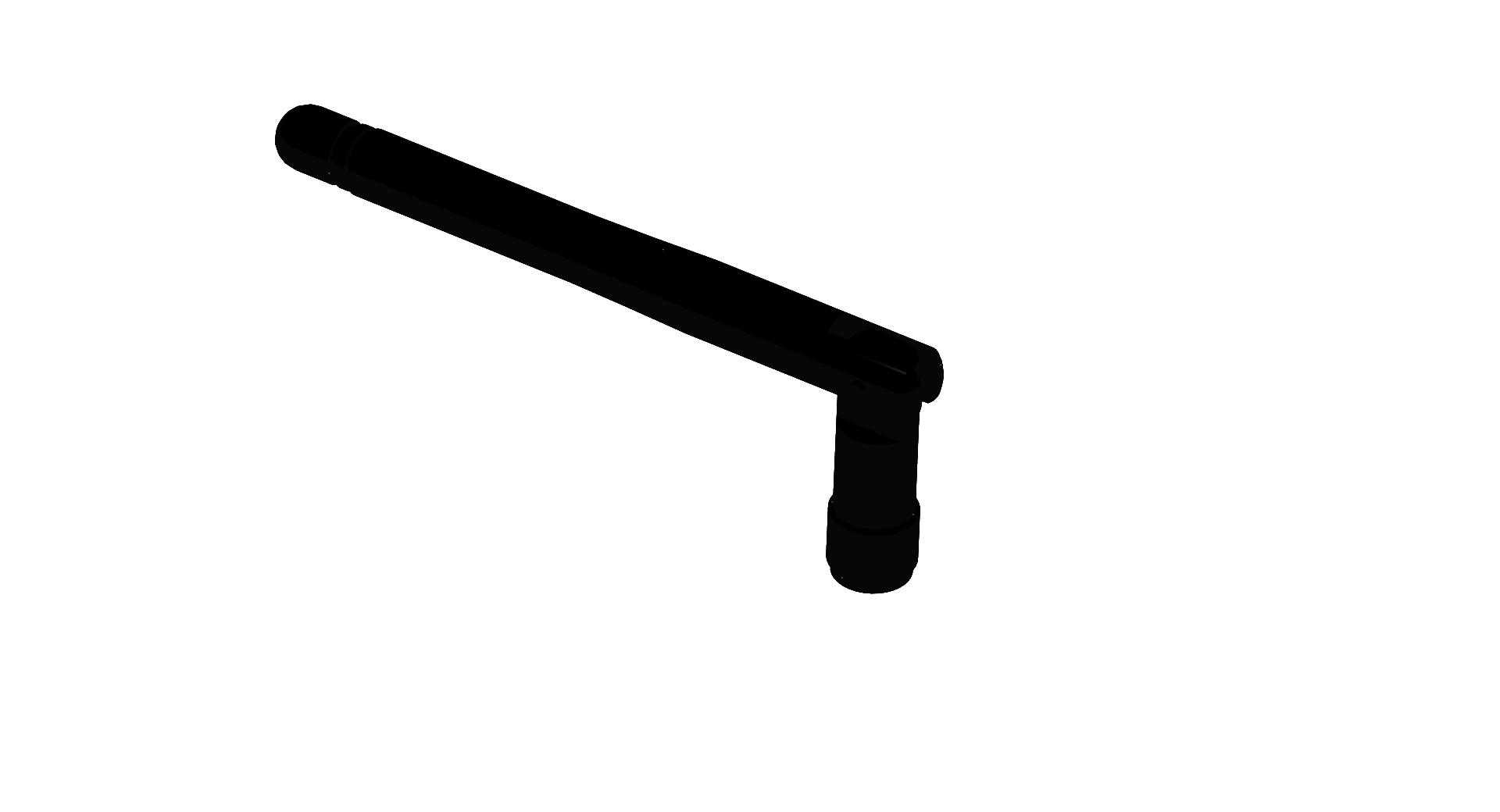

　　外置射频天线在无线通信链路里承担空间电磁波与设备射频端口之间的能量转换作用，常见于调制解调器、工业数传终端、无线网关、路由设备、遥控装置以及小型通信测试平台。该结构采用细长杆状辐射体加圆柱铰接基座的组合形式，整体外观简洁，装配关系明确，适合需要调整指向、改善收发增益并兼顾收纳空间的通信设备。

　　从实际使用场景看，天线并不只是一根外露杆件。设备安装在机柜、设备箱、墙面支架或桌面终端上时，周围金属板、线缆槽、塑料外壳和相邻电子模块都会影响辐射方向。可转动基座给现场调试留下了必要自由度：天线杆可以绕铰接轴抬起、放倒或改变倾角，使辐射段尽量避开金属遮挡，并沿预期通信方向展开。基座下段为圆柱形接口区，可对应SMA、TNC或同类同轴连接结构，外部台阶用于控制拧入深度、压紧密封圈并形成稳定支撑；上段铰接座通过销轴与杆体连接，销轴位置、座体宽度和两侧限位面共同决定折叠角度范围。

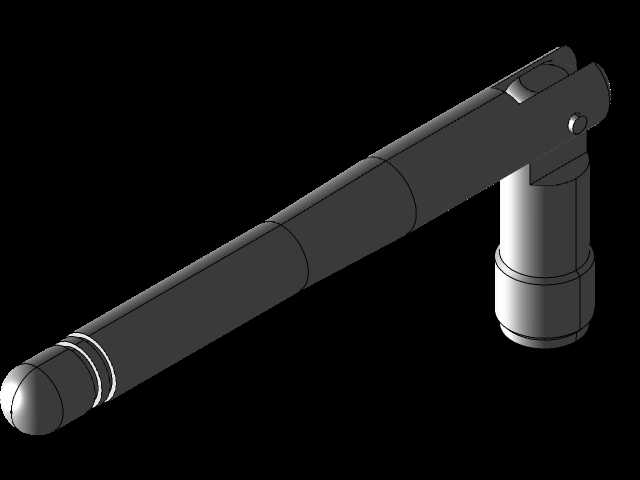

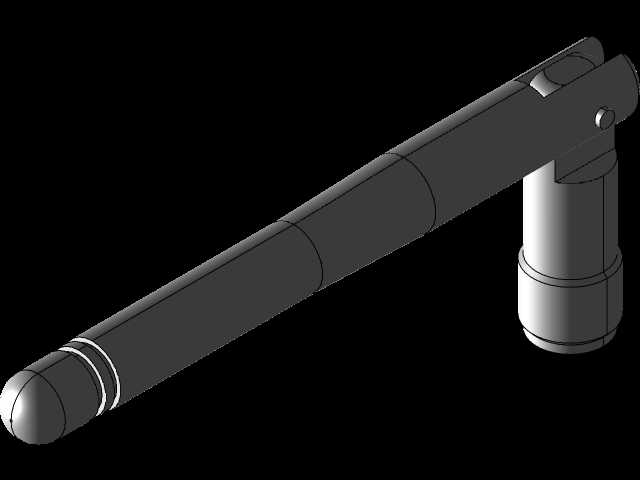

　　杆体部分采用多段圆柱过渡，末端为圆弧形封头。这种造型并非单纯为了外观圆润：圆弧端能够减少尖锐端部在搬运、维护和密集布线时勾挂线缆的风险，也便于外壳注塑或橡胶护套成型。杆身上的环形台阶可作为护套分段、内部振子定位或装配止口使用。靠近铰接处的环形凸缘能够增强根部抗弯能力，因为天线在受到侧向触碰时，最大应力通常集中在杆根与转轴附近。若根部直接做成等截面细杆，反复调整后容易出现松动、裂纹或连接座变形；通过局部加大直径、设置过渡圆角和增加铰接座包络，可以把弯矩传递到更宽的支撑区域。

　　设计这类天线时，需要同时考虑电气尺寸和机械边界。辐射杆长度通常与工作频段、波长、介质护套厚度及内部馈电方式相关，结构建模不能只按外观比例拉伸。杆体内可容纳金属振子、馈电针、绝缘衬套和限位胶圈；外部塑料或橡胶护套既要保护内部导体，也要避免在折叠处产生干涉。基座内部则要预留同轴电缆、接头螺纹和锁紧空间，壁厚变化应尽量平缓，防止注塑件出现缩痕，也避免金属接头旋紧时造成壳体开裂。

　　安装边界方面，圆柱基座的外径、螺纹长度和六角或滚花防滑区决定了面板开孔尺寸与扳手空间。设备面板上需要预留安装孔、密封垫压缩量以及螺母旋合空间；若天线安装在外壳侧壁，还要核算杆体竖直展开时与上方盖板、线束、插头的距离。折叠状态下，细长杆会贴近设备表面，此时应检查杆体圆弧端是否会撞击相邻接口，护套是否与铭牌、散热筋或螺钉头摩擦。对于多台设备并排布置的机柜场景，天线间距也不能忽略，过近的相邻天线可能造成方向图遮挡或耦合干扰。

　　铰接结构是该模型的机械重点。销轴穿过支座与杆根，配合面需要兼顾转动阻尼和定位手感；若间隙过大，天线展开后会因自重下垂，若间隙过小，则在低温或护套公差变化时可能转动困难。支座两侧立板的高度、销轴直径和根部圆角应同步设计，使折叠载荷能够分散到基座本体，而不是集中在单一薄壁孔位。杆体放倒后，基座侧面可设置止位面，限制极限角度，避免天线过度弯折压到同轴接头。

　　在三维建模过程中，可先按同轴接头轴线建立基座，再以销轴轴线建立转动副，随后用装配骨架控制辐射杆的展开角。这样既能检查直立工作状态，也能快速切换到折叠收纳状态，核对不同姿态下的包络空间。杆段台阶、圆弧封头、铰接座、销轴和底部接口均应保留真实几何关系，便于后续输出工程图、干涉检查和手板验证。对于结构工程师而言，该模型的价值不在于复杂曲面，而在于把通信天线的电气长度、转动机构、安装接口和防护细节集中在一个紧凑部件中，能够直接用于通信终端外观校核、机柜布局评估和外置附件选型讨论。
