手持式排放测试仪便携防护外壳结构

　　该外壳面向现场排放检测作业中的手持式数据采集与传输终端，整体采用长方盒式便携构型，适配检测人员单手握持、随车携带以及在厂区、管线、户外监测点之间频繁转场的使用方式。设备在实际工况中需要跟随检测人员进入狭窄通道、设备夹层或临时检测点位，外壳既要承担内部电路板、通讯模块、供电单元和接口组件的承载作用，也要在移动、放置和短时碰撞中保持结构稳定。

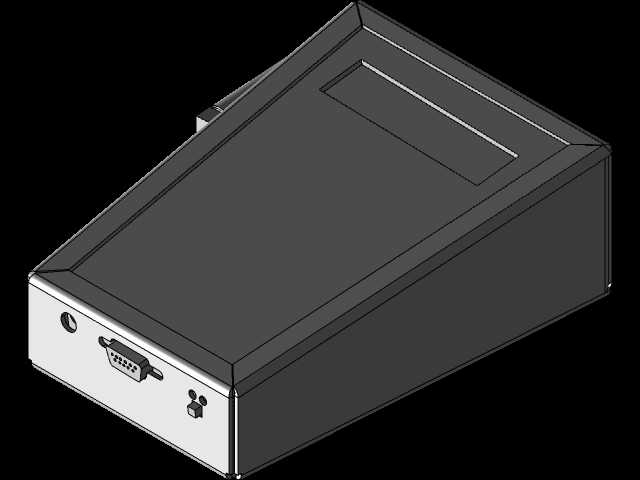

　　从结构布局看，壳体主体采用上下扣合的盒体形式，顶面设置内凹区域，可用于贴附显示窗口、铭牌或操作提示区域；该凹陷边界同时增强了大板件的局部刚度，减少大面积平面在成型和装配后出现的翘曲风险。壳体棱边采用折边与过渡角处理，避免尖锐边角在手持携带时造成磕碰，也使外壳在跌落或侧向挤压时能够通过折边结构分散受力。前端面板集中布置外接接口，图中可见多针通讯接口、圆形接口及小型按键或指示元件，接口位置朝向设备操作端，便于检测人员在不翻转机身的情况下完成数据线、传感器线或电源附件的插拔。

　　设计思路上，该类外壳并不追求复杂曲面，而是以可制造性、装配便利性和维护性为核心。盒体内部需要预留主板固定柱、线束走向空间、接口让位槽以及电池或模块的安装区域；外壁与内部元器件之间保留安全间隙，使连接器尾部、焊点和线束不会在壳体合拢时受到挤压。前面板的接口开孔需要与插头插拔方向、螺母锁紧空间和手指操作空间协同考虑，尤其是多针数据接口，其周围应保留足够平面区域，以承受插头反复插拔带来的局部载荷。

　　在安装边界方面，外壳外形呈狭长矩形，适合放入工具包或检测箱隔层；底面和侧面可作为放置支撑面，顶面凹陷区不宜超出整机外轮廓，避免堆叠时受压。前端接口面板的开孔位置决定了外部线缆的出线方向，结构设计时需保证插头接入后不与握持区域干涉，也不应使线缆在设备平放时直接承受弯折。壳体两侧和端部可根据内部重量分布设置防滑、握持或螺丝固定位；若用于粉尘、潮湿环境，还可在上下壳结合面增加密封槽，在接口区域配置防护盖或密封圈。

　　从工程建模角度，外壳需要重点控制壁厚均匀性、折边半径、螺丝柱高度以及面板孔位与内部PCB的同轴关系。大面积壳体不宜单纯依赖平面板材承重，应通过翻边、局部沉台、加强筋或内部支撑柱提高刚性；接口附近则需设置局部加厚或固定耳，防止长期插拔导致面板松动。对于手持检测设备而言，外壳不仅是外观件，更是连接人机操作、电气接口、内部模块和现场防护的关键结构，其尺寸边界、开孔位置和装配方式都需要围绕现场检测流程反复校核。
