手持通讯终端注塑外壳内部结构

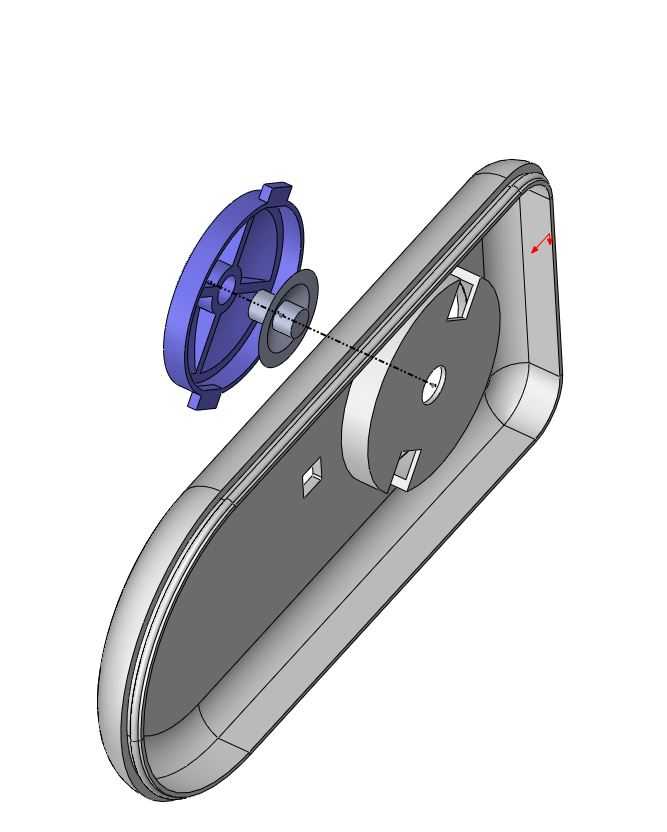

　　该套结构围绕小型手持通讯终端展开，重点呈现上下注塑壳体、内部电路板、功能按键、天线或传感部件以及螺钉连接位置之间的装配关系。模型采用爆炸视图表达，能够直观看到壳体内部空间如何被电子元件占用，也便于在结构评审阶段检查板卡固定、壳体壁厚、卡扣避让和螺丝柱高度之间是否存在干涉。

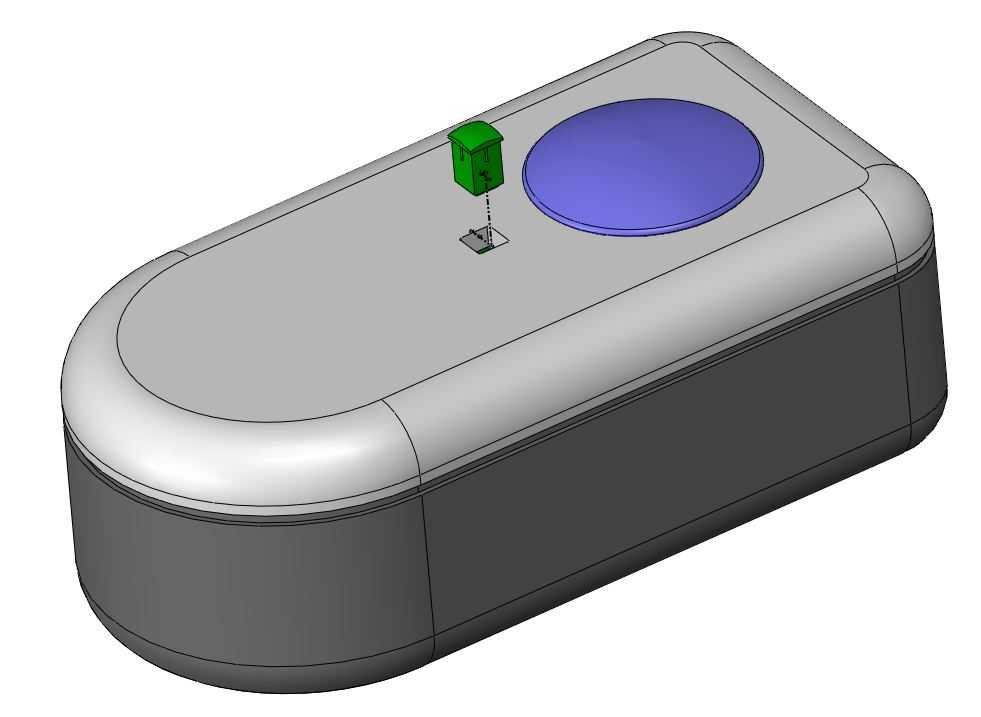

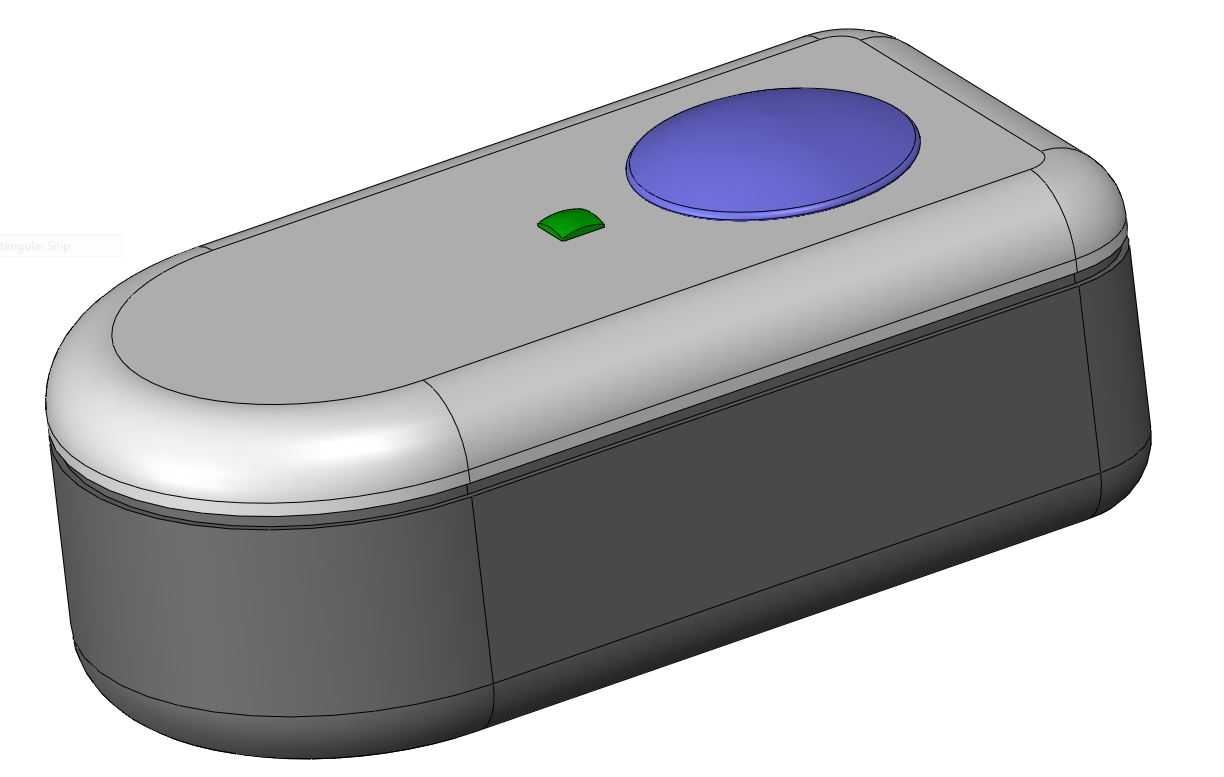

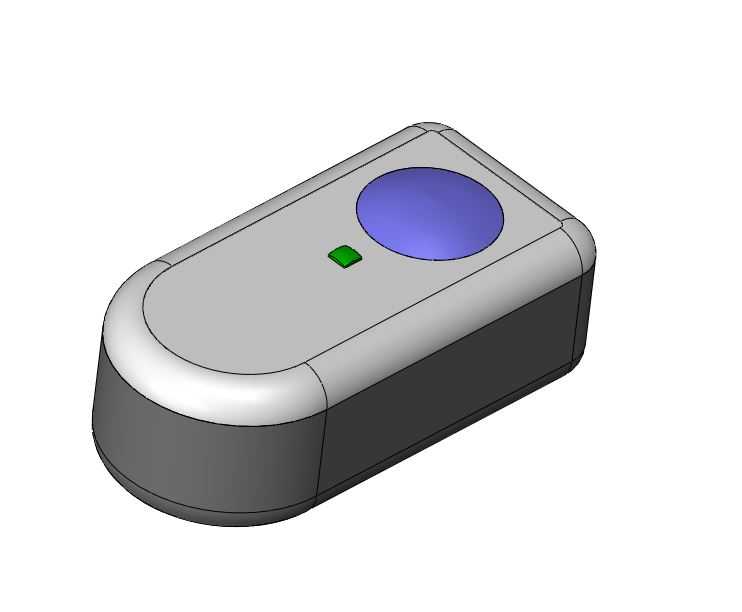

　　从实际使用场景看，这类产品常见于便携数据采集、近距离通讯、定位识别或小型无线传输设备。设备需要在手持状态下完成操作，因此外壳不能只追求封闭造型，还要兼顾握持边界、按键触达、顶部功能件布置以及内部板卡的维修拆装。上壳表面设置有圆形功能区域和小型侧置按键，顶部独立圆形部件可对应旋钮、盖帽、天线座或传感窗口；下壳则承担容纳电池、板卡和连接柱的作用，边缘轮廓与上壳形成扣合关系。

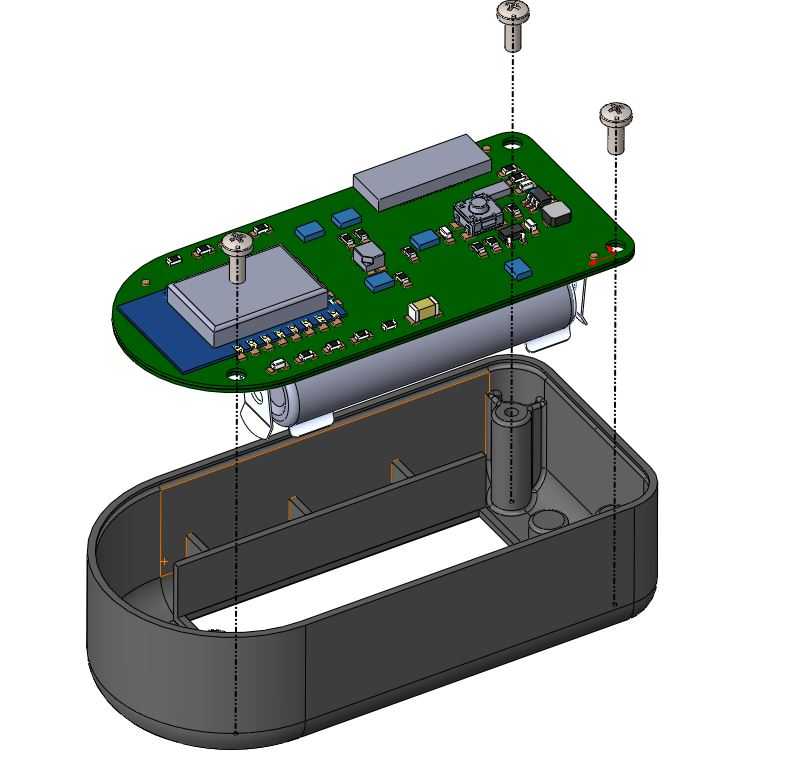

　　结构设计上，壳体采用轻薄注塑件思路，外形以圆角矩形为基础，侧边连续过渡，避免尖锐棱角带来的握持不适。上壳内表面需要为电路板上较高的元件预留沉台，下壳内部则布置螺钉柱、限位筋和支撑面。电路板通过螺钉或壳体定位柱固定，板上芯片、接口、贴片元件和模块的高度差异直接决定壳体局部内腔深度。若内腔深度不足，合壳时会出现压件；若间隙过大，板卡在跌落或振动时又容易产生窜动，因此支撑筋与压片位置需要结合元件布局反复校核。

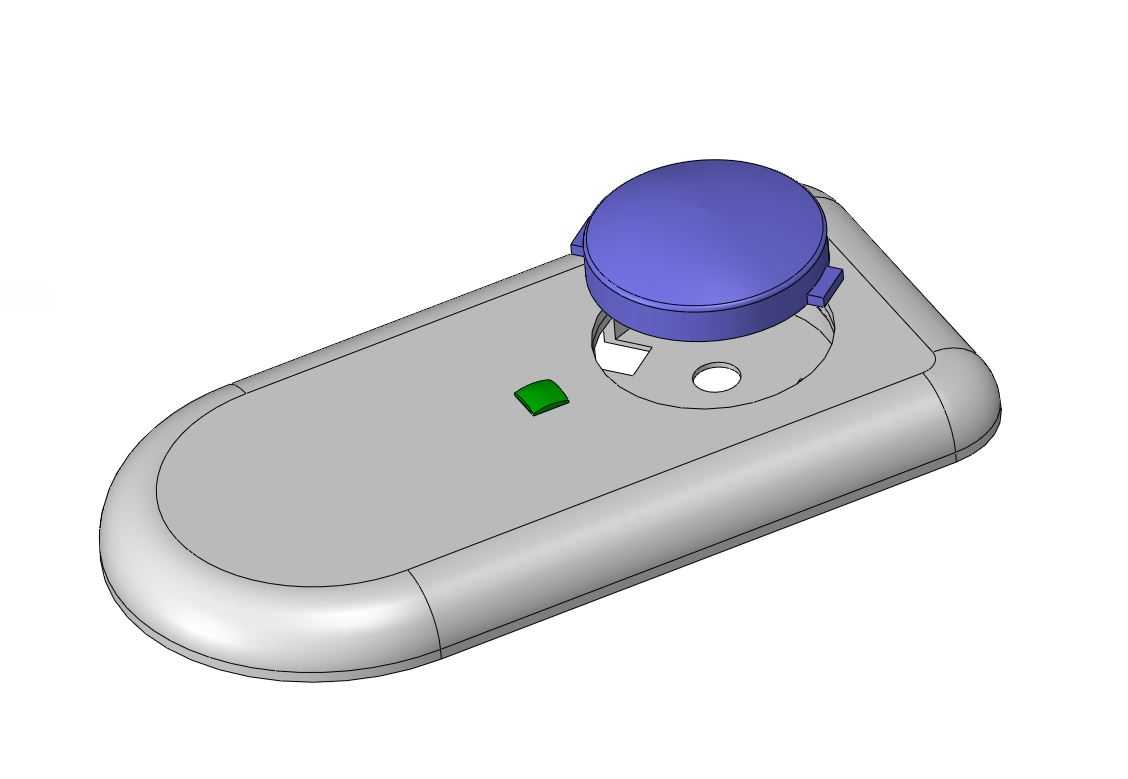

　　顶部圆形件与壳体之间的配合是该结构中较醒目的部分。它既承担外观识别作用，也可能涉及旋转、按压或信号收发功能。设计时需要明确其运动间隙、轴向限位和防尘边界；若为固定盖帽，则应控制与壳体开孔之间的同轴度和装配台阶；若为活动按键或旋钮，则要保留足够的操作行程，并防止侧向晃动造成卡滞。旁边的绿色小按键同样需要考虑按钮帽、开关本体和壳体孔位之间的对中关系，孔边不宜紧贴按键侧壁，应给注塑变形和装配公差留出余量。

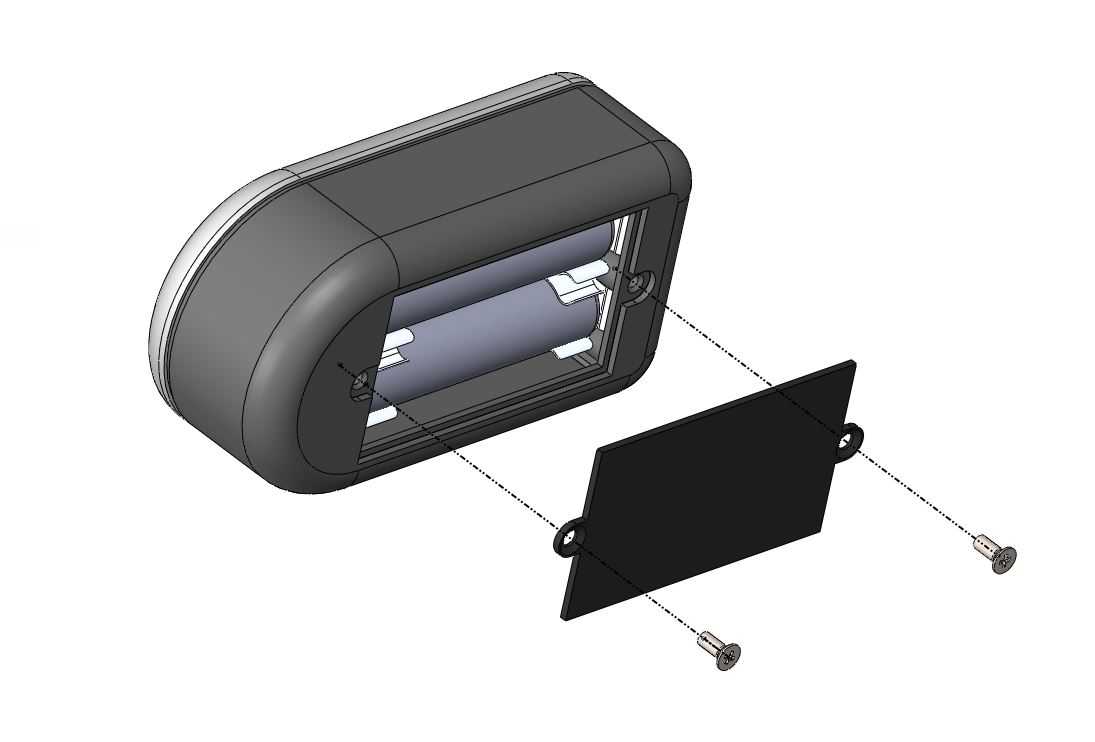

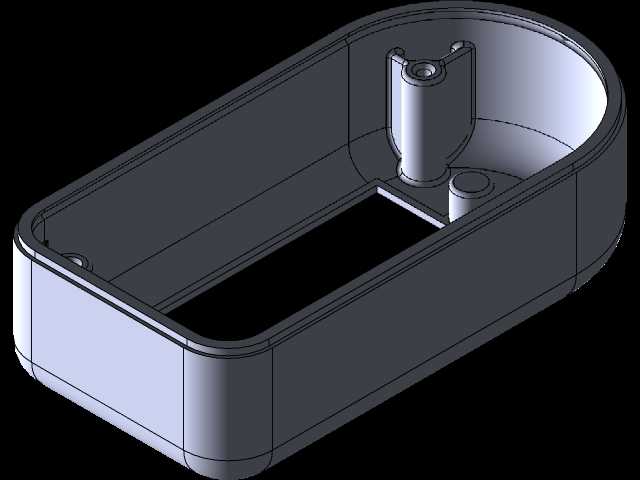

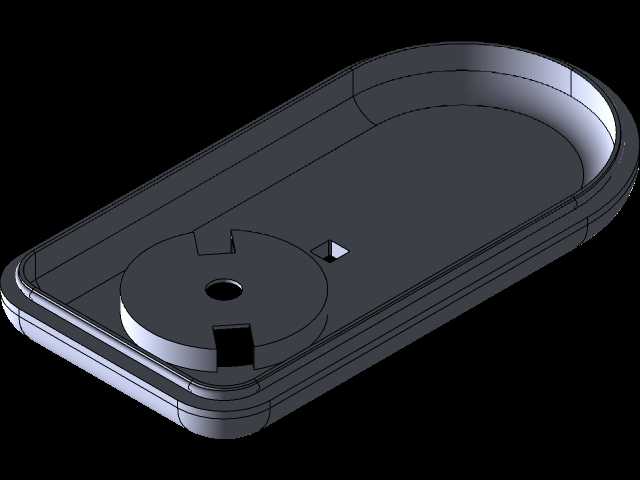

　　安装边界方面，整机外形紧凑，内部PCB轮廓近似贴合壳体长宽方向，板卡两侧与壳壁之间保留走线和补强空间。螺钉位置分布在板卡及壳体周边，螺丝柱根部需设置圆角或加强筋，以降低注塑件受螺钉锁紧力后发白、开裂的风险。下壳底部可见小型金属紧固件，说明壳体连接采用螺钉锁紧与周边止口配合相结合的方式；止口可以提高上下壳的对齐精度，也能减少缝隙外露，但在建模时必须处理好拔模方向和壁厚均匀性。

　　这套模型在没有模具拔模处理的条件下完成结构表达，更适合用于方案阶段的空间布置、装配关系演示和零件构成说明。对于后续工程化而言，仍需结合注塑工艺补充拔模斜度、分型线、浇口位置、顶出区域和筋位厚度校核。壳体壁厚应尽量保持一致，螺丝柱、卡扣和加强筋不宜局部过厚，以免成型后产生缩痕；内部筋位高度也要服务于板卡定位，不能无意义地挤占元件空间。

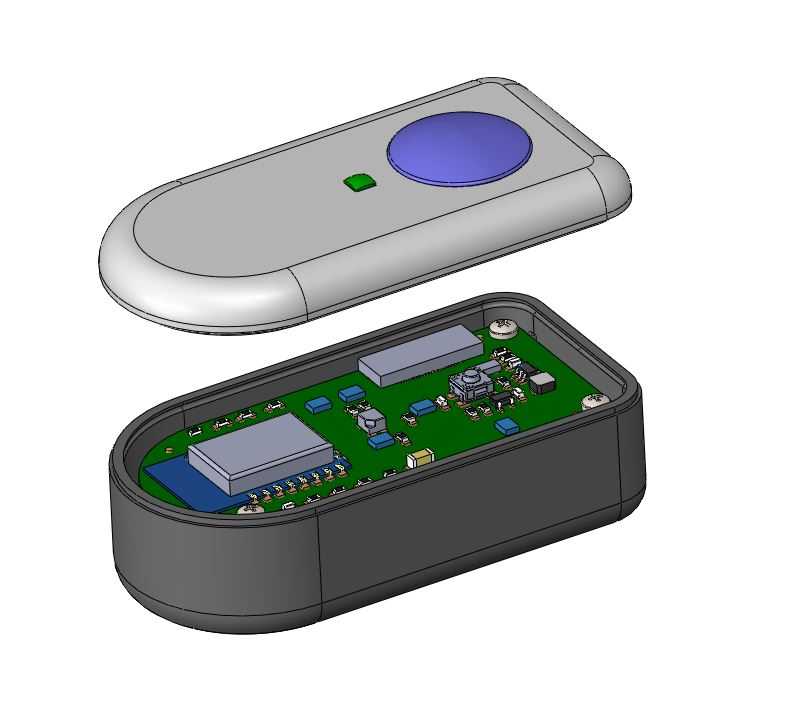

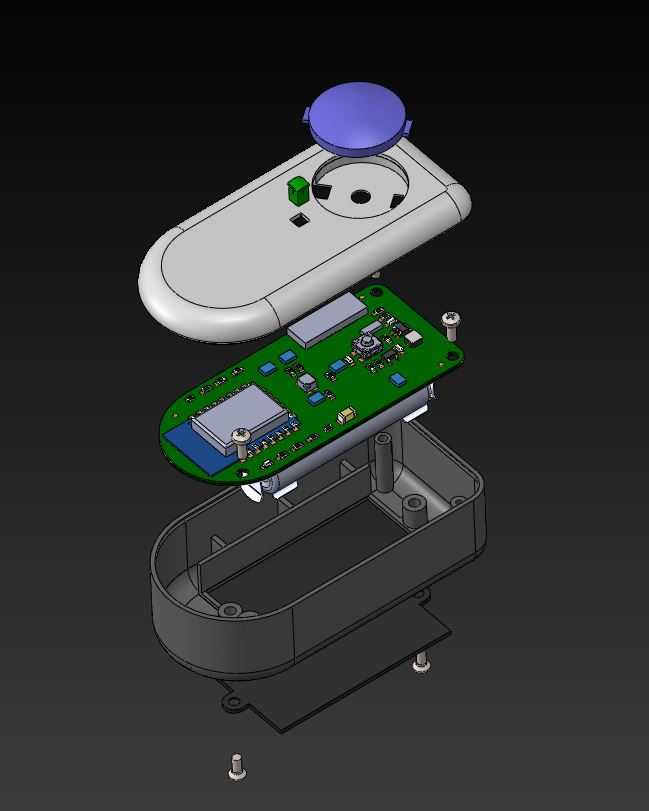

　　从爆炸状态可以清楚看到，产品并非单一外壳造型，而是外观件、电子件和紧固件协同设计的结果。上壳负责操作界面与外部防护，下壳负责承载和封闭，PCB决定内部高度极限，螺钉与止口决定装配可靠性。实际开发中，这类小型通讯设备还要继续验证跌落冲击、按键寿命、静电防护、壳体缝隙和维修拆卸顺序。通过三维结构提前暴露板卡干涉、螺丝柱冲突、按键偏位和壳体开合问题，能够减少后期试模阶段的反复修改，使外观造型与内部电子布局形成更稳定的匹配。
