起重机双钩吊具总成结构设计

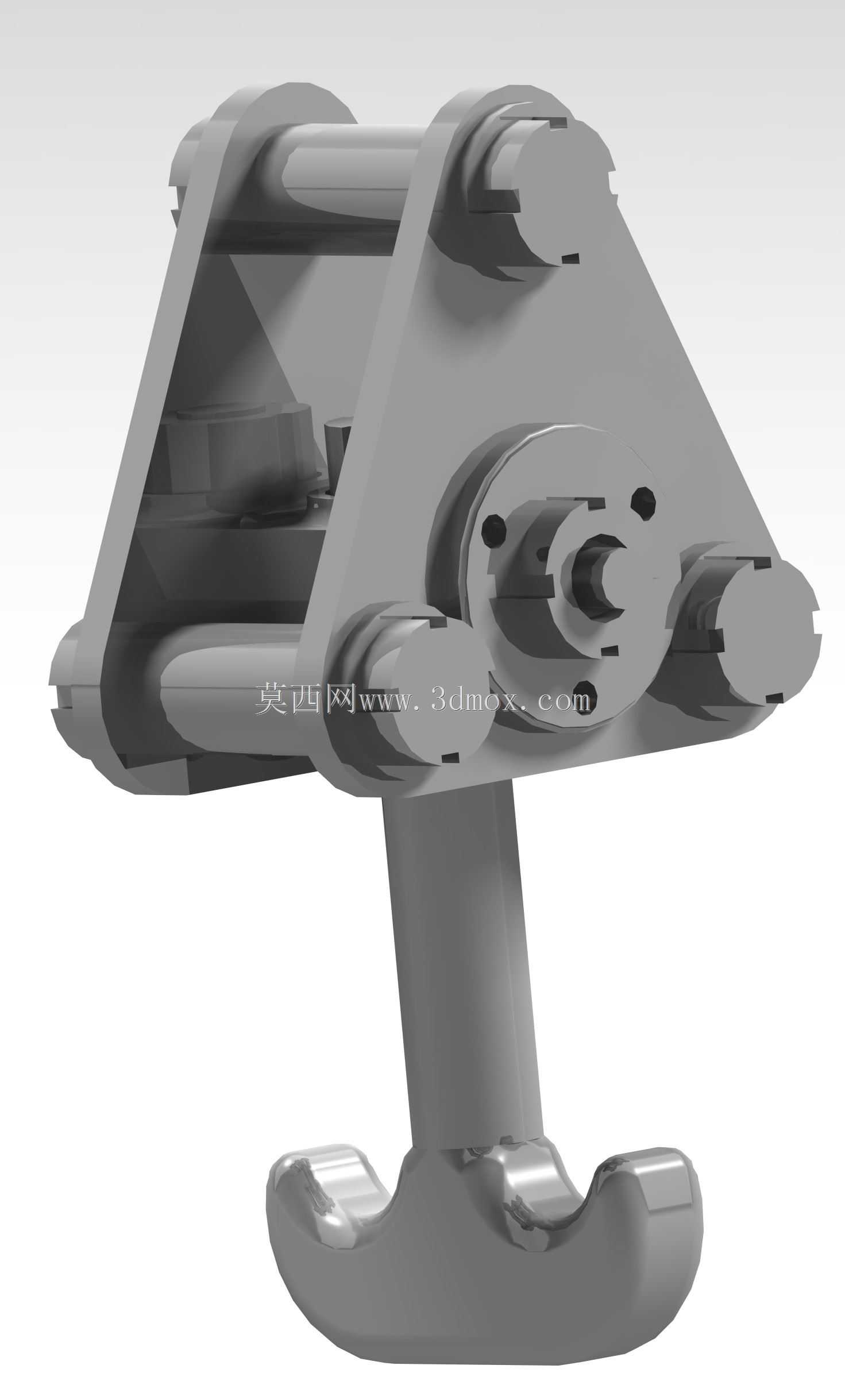

在港口散货装卸、重型设备厂房移位、基建工程重型构件吊装这类高频重载作业场景里，吊钩总成是直接承接载荷、连接起升机构与被吊物的核心受力部件，其结构合理性直接决定吊装作业的安全冗余与作业效率。这套双钩结构的吊钩总成，采用三角式上连接架布局，上部设置三组横向销轴安装位，可直接匹配不同倍率的起重滑轮组轴端，无需额外加工过渡连接法兰，安装时仅需将滑轮组的芯轴穿入对应销孔，加装轴端挡板与防松卡板即可完成与起升机构的对接，适配多数中小吨位桥式、门式起重机的起升端安装边界。从受力逻辑来看，三角架结构的上连接端将滑轮组传递的起升拉力，通过两侧的加强筋板均匀分流到下部吊钩的承载轴上，避免了单侧板受力不均导致的局部应力集中，筋板与主连接板之间采用全周焊接坡口设计，焊后需做磁粉探伤排查焊缝缺陷，确保交变载荷下的结构强度。下部吊钩采用锻造双钩构型，相比单钩结构，双钩的受力对称分布在钩体两侧，在同等额定载荷下钩体自重更轻，同时吊装长形构件、重型设备底座时，可配合双吊点吊具实现载荷的均匀分配，减少被吊物的吊装变形，钩头的危险截面处做了圆弧过渡处理，避免应力集中引发的裂纹萌生，钩尖处设置有防脱挡板的安装卡槽，可直接加装弹簧式防脱棘爪，防止吊装过程中吊索从钩口滑脱。设计过程中，上部连接架的销轴孔位同轴度公差控制在0.05mm以内，避免销轴安装后出现偏载磨损，下部吊钩与连接架的铰接轴采用耐磨合金钢材质，轴套设置有润滑油道，可定期加注润滑脂减少铰接部位的转动磨损，适配吊装过程中吊物姿态调整时的钩体转动需求。整体结构的外形尺寸充分考虑了起重机的起升高度限位要求，在保证钩体张开角度满足吊索挂取需求的前提下，尽可能压缩总成的整体高度，提升起重机的有效起升行程，连接架的侧边预留有重量传感器的安装位，可直接加装超载保护装置，无需对原有结构做二次加工改造。
