串列圆盘式性能分析测试机构

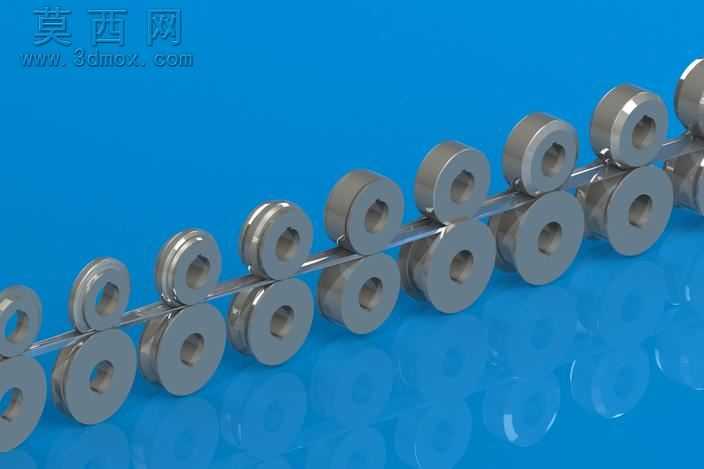

本作品为串列圆盘式性能分析测试机构的三维建模成果，建模过程中首先完成整体装配逻辑的梳理，以贯穿式中心轴为装配基准，依次完成多组圆盘零件的定位装配，确保每一组圆盘与中心轴的同轴度公差符合设计要求，避免后续运动仿真中出现偏心卡顿的问题。建模阶段采用参数化设计方式，对圆盘的内外径尺寸、厚度参数、中心轴的直径与长度参数进行关联设置，可根据实际测试需求快速调整零件尺寸，适配不同规格的性能测试场景。材质渲染环节，针对金属零件的材质特性进行精细化调整，为圆盘与中心轴赋予哑光金属钢材质，调整材质的粗糙度、反射率参数，还原金属零件经过机加工后的细腻表面质感，背景采用高饱和度纯色背景，突出机械结构本身的轮廓与装配关系，同时添加柔和的环境反射效果，让渲染画面更具真实感，清晰展现零件之间的装配间隙与层次关系。结构设计上，采用双列错位排布的圆盘布局，上下两排圆盘沿中心轴方向依次交错排列，既保证了整体结构的紧凑性，又能在性能测试过程中让每一个圆盘都具备独立的测试接触空间，避免相邻圆盘之间产生干涉。中心轴采用等径光轴设计，降低加工难度的同时保证了装配精度，圆盘与中心轴之间采用间隙配合，可根据测试需求调整圆盘的轴向位置，适配不同的测试间距要求。设计思路围绕性能测试的通用性展开，整体结构无复杂异形零件，所有零件均采用常规机加工即可完成生产，降低了实物加工的成本与周期，同时模块化的装配逻辑让机构的拆装维护更加便捷，可根据不同的测试场景快速更换不同规格的圆盘组件，拓展机构的适用范围。建模过程中对所有零件的装配关系进行了干涉检查，确保零件之间不存在静态干涉，同时预留了足够的运动间隙，保证机构运行时的顺畅性，为后续的性能仿真与实物试制提供了精准的三维模型基础。
