尼伯科对夹式蝶阀工业结构设计

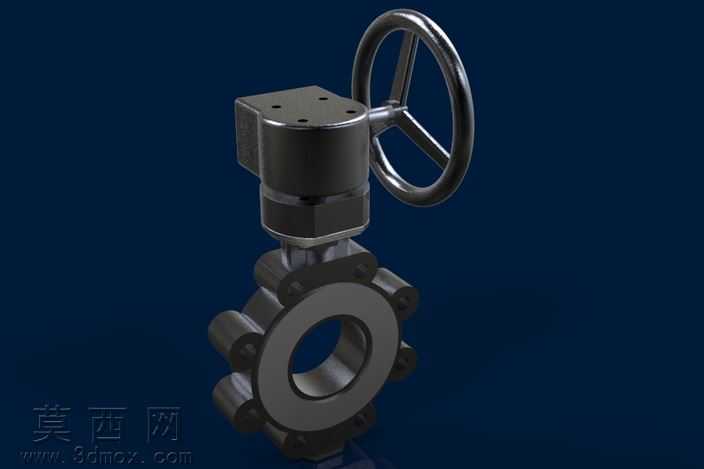

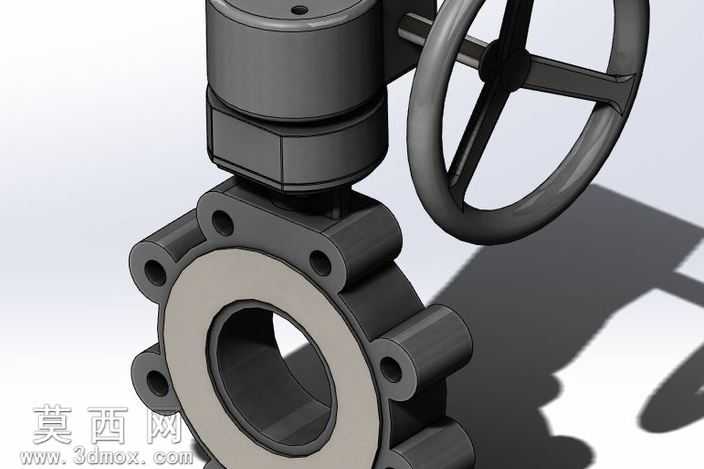

本作品为尼伯科150类对夹式蝶阀三维建模设计，适配2英寸至24英寸管路路由配套需求，建模过程围绕工业阀门实际生产装配逻辑展开，完整还原了蝶阀各功能组件的结构特征与装配关系。建模阶段首先依据蝶阀通用工程参数确定主体尺寸基准，依次完成阀体、阀杆、蝶板、密封衬圈、驱动蜗轮头、操作手轮等核心零件的特征构建：阀体部分采用对夹式凸耳结构设计，精准绘制周向分布的螺栓连接通孔，保证与管路法兰对接时的安装同轴度；蝶板采用流线型弧面结构，兼顾流体通过时的低流阻特性与密封面的贴合精度；密封衬圈采用包覆式结构设计，建模时预留合理的压缩量参数，匹配实际工况下的密封性能要求；驱动端采用蜗轮蜗杆传动结构，还原手轮与蜗轮头的连接传动关系，手轮轮辐采用符合人体工程学的弧形设计，操作端的握持结构做了圆角过渡处理，避免应力集中问题。材质与渲染阶段针对不同零件的实际用材做了区分：阀体、阀杆、手轮等金属结构件采用哑光铸铁材质，调整金属粗糙度参数还原铸件表面的细腻磨砂质感，密封衬圈采用浅米色非金属橡胶材质，通过调整漫反射与高光参数区分橡胶与金属的材质差异，渲染时采用侧上方主光源搭配底部补光的布光方案，清晰呈现各零件的结构轮廓与装配层次，投影做了柔和虚化处理，突出阀门主体的结构细节。设计过程中重点考量了管路配套的通用性，模型预留了管路连接的CPoints点位，可直接导入管路装配环境完成快速布设，各零件间的装配间隙参考实际工业装配公差设置，既保证模型装配逻辑符合真实生产要求，也为后续的工程出图、装配模拟、干涉检查提供了可靠的模型基础，可用于管路系统方案展示、阀门结构教学、工业产品可视化演示等多个场景。
