汽车发动机排气歧管三维结构设计

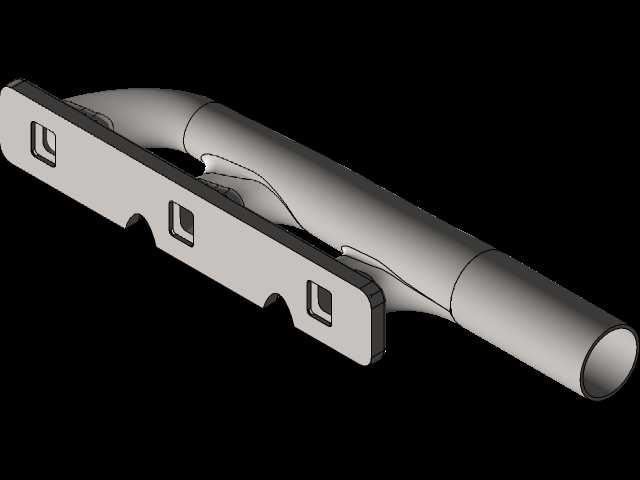

　　排气歧管作为内燃机排气系统的首个功能部件，直接对接气缸盖排气端口，承担着将各气缸燃烧后的高温废气有序汇集、输送至下游排气总管的核心作用，在整车动力总成布局中属于发动机外围核心管路构件。这款歧管采用一体化集成式布局，整体为长条状适配直列四缸发动机的缸盖端面安装需求，主体由四根独立弯曲支管与末端汇总总管构成，支管按照气缸点火顺序与排气干涉规避原则排布，每根支管的弯折弧度、流道长度经过匹配设计，尽可能降低各缸排气脉冲的相互干扰，减少排气背压，提升发动机的充气效率与动力输出表现。

　　从安装边界来看，歧管朝向缸盖的一侧设置了一体式平直安装法兰，法兰面上均匀分布四个方形定位安装孔，孔位间距严格匹配直列缸盖的排气口中心距，法兰与缸盖贴合面预留了密封垫片的安装压紧余量，装配时通过螺栓贯穿法兰孔将歧管压紧在缸盖排气侧，保证高温高压废气不会从结合面泄漏。法兰边缘做了适配缸盖轮廓的切边造型，避让缸盖上周边的气门室罩、传感器线束、冷却管路等周边部件，避免整车装配后出现运动干涉或者装配间隙不足的问题。

　　流道设计层面，每根支管从法兰侧的进气口出发，先顺着缸盖排气口的走向做平缓过渡弯折，逐步向汇总总管轴线收拢，支管内壁全程做顺滑圆弧过渡，不存在突兀的截面突变或者直角转角，最大程度降低废气在流道内的流动阻力，同时减少废气内颗粒物在管壁拐角处的沉积。各支管的长度经过均衡匹配，让不同气缸排出的废气到达汇总腔的相位尽可能错开，既可以利用排气脉冲的抽吸效应促进相邻气缸的排气扫气，也能避免多股废气同时对冲产生的流阻激增。末端汇总总管为等径直圆管结构，出口端预留了对接下游三元催化器或者涡轮增压器进气壳的接口边界，管口端面保留了法兰焊接或者卡箍连接的装配余量，可根据不同动力配置匹配后续后处理部件。

　　实际工况中，排气歧管长期承受800℃以上的连续高温废气冲刷，同时要承受发动机运行带来的振动载荷与冷热交变热应力，这款结构的支管壁厚做了均匀化设计，弯折处没有出现壁厚过度减薄的区域，法兰与支管衔接的位置做了加厚过渡圆角，分散热胀冷缩产生的应力集中，降低长期使用后出现开裂、漏气的风险。整体外形顺着发动机舱侧边的布局空间走向设计，支管外侧的轮廓避让了发动机悬置、发电机、空调压缩机等外围附件的安装空间，不需要额外做大幅度的管路弯折就能在紧凑的机舱内完成布置。

　　建模过程中完整还原了法兰安装孔的定位尺寸、各支管的中心轨迹、汇总管的接口直径以及所有过渡圆角特征，结构工程师可以直接基于该模型开展流场仿真、热应力分析，也可以以此为基础调整支管长度、法兰孔位来适配不同排量的直列发动机，安装尺寸链可以直接对接缸盖数模做干涉校验，覆盖乘用车、轻型商用车汽油机的排气系统前期开发场景。
