四足仿生移动机器人腿部行走机构

　　这套四足仿生移动机构主要面向小型巡检、教学实验、地形通过性验证以及轻型承载平台开发场景。整机采用上方承载平板加四条独立支腿的布置方式，平板作为任务载荷、控制盒、电池或传感模块的安装基准，四条腿分布在板体四角附近，形成稳定的支撑多边形。与轮式底盘相比，足式结构在台阶、碎石、管道周边、不平整地面等场景中更具适应性，足端落点可以离散选择，不需要连续平整的滚动接触面。

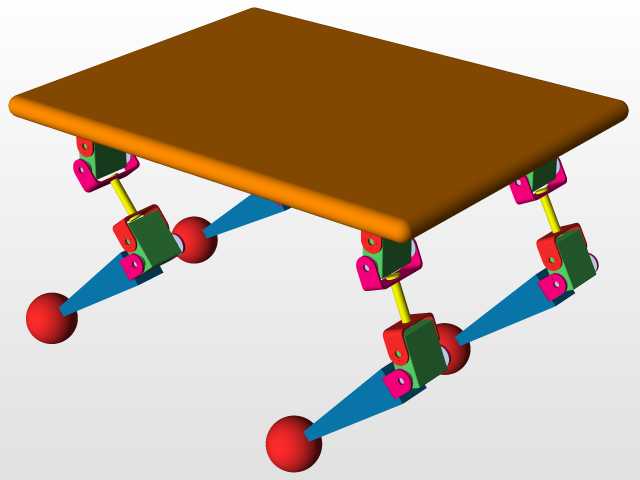

　　从结构组成看，每条支腿都包含足端球头、蓝色摆臂、黄色连杆以及多组彩色铰接座。红色球形足端承担与地面的点接触，球面轮廓能够降低落脚角度偏差带来的侧向卡滞，也便于在不同姿态下保持接触力方向相对集中。蓝色杆件构成腿部主要承力摆臂，黄色连杆参与运动传递，使髋关节、膝关节附近的铰接件按照设定轨迹动作。绿色与粉色块状件分别对应不同位置的关节座和铰接限位结构，各回转副之间通过销轴形成转动约束，装配时需要重点控制同轴度和轴向间隙。

　　设计思路上，该机构强调腿部模块化。四条支腿的构型相近，关节件、连杆件和足端件具有较高重复度，有利于后期加工、备件更换和运动控制程序复用。承载平板边缘做了圆角过渡，既减少尖角磕碰，也能在整机外罩安装时提供连续贴合面。平板下方预留了腿部摆动空间，支腿在抬腿、落腿和支撑相切换时，杆件不会与板体发生干涉。对于三维建模人员而言，检查运动包络是关键环节，需要在各关节极限转角下逐一验证摆臂、连杆、足端与板体之间的最小间隙。

　　在实际用途方面，该平台可作为低速仿生行走样机的机械本体。上部平板能够布置控制板、驱动单元、电池组和小型检测传感器；腿部机构则负责完成步态支撑与机身抬升。若用于教学，可通过该模型讲解串联连杆、并联约束、足端工作空间和静稳定裕度；若用于实验验证，可在铰接座处加装舵机或小型驱动关节，测试对角步态、爬行步态以及单腿抬起时的重心变化。

　　外形边界方面，整机高度由腿部伸直状态和板厚共同决定，长宽边界则以平板外轮廓为主要限制。安装任务载荷时，重心应尽量落在四条足端支撑区域的中心附近，避免偏载导致某一条支腿受力过大。腿部与平板连接的关节座属于高应力区域，建模时应保证座体壁厚、销轴孔长度和紧固件布置空间；足端球头与摆臂连接处需要考虑冲击载荷，落地瞬间会产生明显的垂向反力。

　　运动特性上，多连杆支腿能够把关节转动转化为足端近似弧线的抬腿轨迹，配合前后左右四条腿的相位差，可实现缓慢行走和姿态调整。蓝色摆臂承担较大弯矩，黄色连杆更多承受拉压载荷，因此两类杆件在截面设计上不必完全相同：摆臂宜重视抗弯刚度，连杆宜重视轴向稳定性。铰接点处的衬套或轴承位置需要在模型中保留拆装空间，不能只追求外观紧凑而忽略维护性。

　　整机装配时，可先以承载平板为基准固定四个髋关节座，再逐腿安装摆臂、连杆、膝部铰接件和球形足端。装配完成后应手动盘动各腿，观察足端在最高抬起位、最低支撑位和前后极限位置的运动情况。若后续进行工程细化，还需要补充驱动件安装面、线束走向、限位块、复位元件以及足端防滑材料层，使概念化仿生机构进一步接近可调试的实物样机。
