内燃机活塞连杆总成结构设计

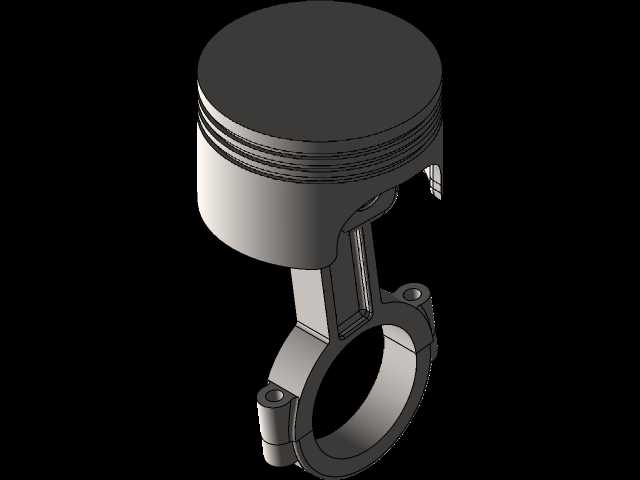

　　这套活塞连杆总成的三维结构，围绕往复式内燃机核心运动副的实际装配与运行工况搭建，覆盖活塞本体、活塞环组、活塞销、连杆体、连杆盖、连杆轴瓦、紧固螺栓等全部关联零件，各部件的配合关系、装配间隙、运动边界都在结构中做了完整还原，可直接用于发动机结构教学、动力总成选型校核、运动仿真分析以及零部件二次开发参考。

　　从实际应用场景来看，活塞连杆组是汽油、柴油等往复式内燃机里把燃烧热能转化为旋转机械能的核心传力部件，广泛搭载在乘用车、商用车、工程机械、农用机械、小型发电机组以及船舶辅机的动力单元中。整机运行时，气缸内混合气燃烧产生的高压燃气直接作用在活塞顶面，推动活塞沿气缸内壁做高速往复直线运动，再通过活塞销把作用力传递给连杆，连杆将往复运动转化为曲轴的旋转运动，最终向外输出扭矩；同时连杆还要在曲轴转角变化过程中，承担活塞侧向力的传递、运动方向的换向约束，整套部件长期工作在高温、高压、高冲击、交变载荷的恶劣环境里，结构设计的合理性直接决定发动机的动力输出效率、运行可靠性与服役寿命。

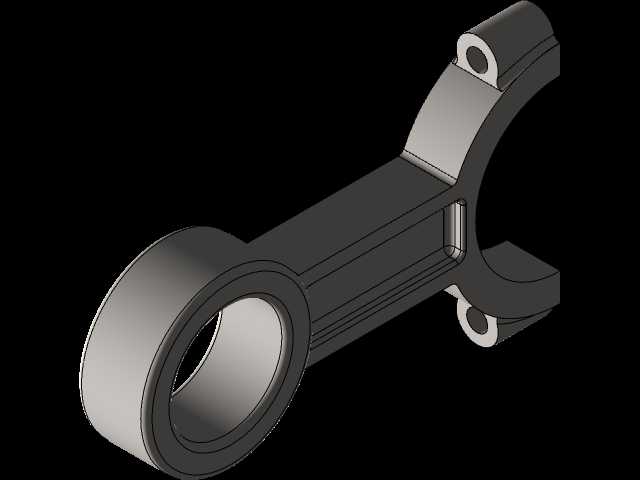

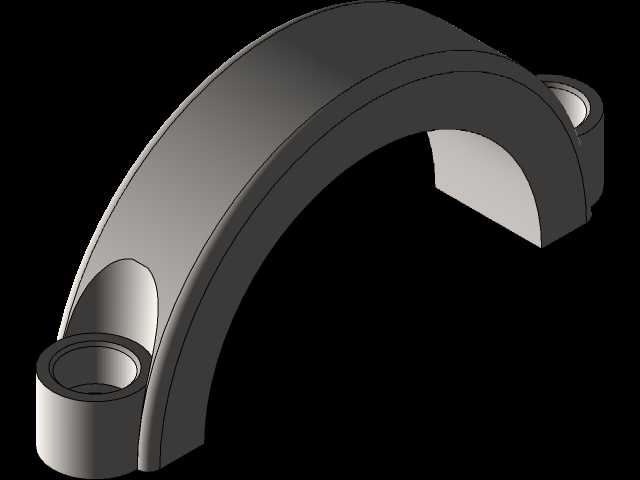

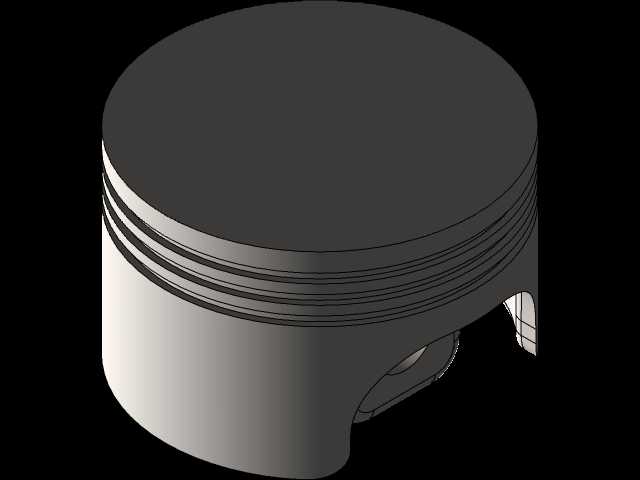

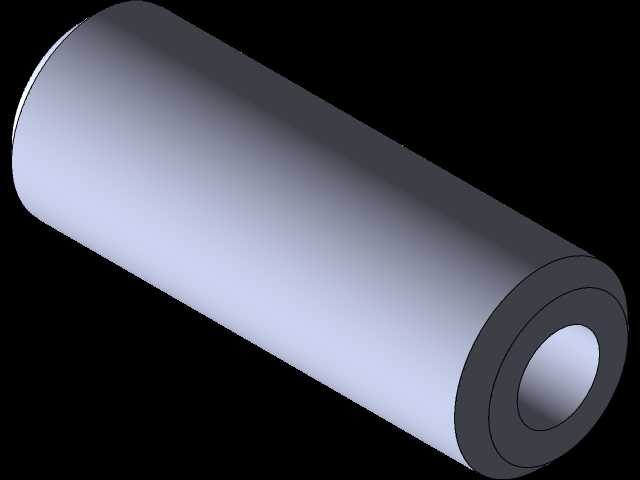

　　结构设计的思路完全贴合实际工程开发逻辑：活塞头部预留了多道环槽，分别布置气环与油环，气环负责密封燃烧室，防止高温高压燃气窜入曲轴箱，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧。活塞销座部位做了加厚加强处理，匹配全浮式或半浮式活塞销的装配需求，把活塞顶部承受的爆发压力均匀传递到连杆小头。连杆杆身采用工字形截面结构，在尽可能降低自身往复惯性质量的前提下，保证足够的抗弯、抗扭刚度，避免高转速下连杆出现弯曲变形或断裂失效。连杆大头采用剖分式结构，搭配连杆盖与高强度紧固螺栓，可在曲轴装配时顺利抱合在曲轴连杆轴颈上，轴瓦的安装槽、定位凸点、油道孔都做了对应结构还原，保证压力润滑的润滑油可以顺利到达摩擦副表面，形成有效油膜。

　　外形与安装边界方面，活塞的外圆直径严格匹配对应气缸的内径尺寸，活塞裙部设计有适配热膨胀的型线，冷态下预留合理的配缸间隙，避免发动机热机后活塞受热膨胀出现拉缸、卡滞故障。活塞的总高度、环槽位置、销孔中心高度都对应发动机的压缩比设计要求，直接影响燃烧室容积与压缩终了的气缸压力。连杆的中心距即小头孔中心到大头孔中心的长度，和活塞行程、曲轴曲柄半径直接匹配，决定活塞在上止点、下止点的运动极限位置，建模时已校核运动全过程中活塞不会碰撞气门、气缸盖，连杆大头不会和气缸体下部、曲轴平衡块发生运动干涉。连杆大头的外径尺寸也预留了缸体拆装空间，保证维修时连杆活塞组可以从气缸体上方顺利抽出。

　　整套结构把各零件的装配关系完整呈现，设计人员可以直接基于该结构开展有限元受力分析，校核活塞在最高爆发压力下的顶面变形、连杆在交变载荷下的疲劳强度，也可以导入运动仿真环境验证曲轴不同转角下的运动轨迹、惯性力变化，为发动机动力总成的开发、改装以及结构教学提供直观准确的三维结构支撑。
