直列三缸发动机箱体铸造结构设计

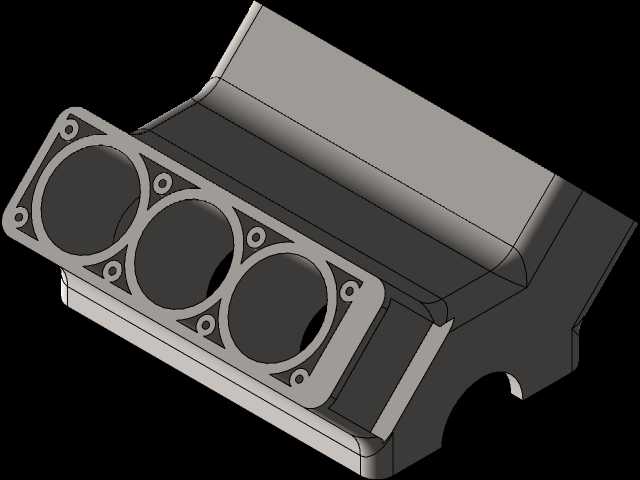

　　直列三缸发动机箱体属于动力总成中承载与定位的核心壳体件，建模时不能只把外形做完整，更要把缸孔布置、安装结合面、加强筋走向、曲轴箱包容空间和外部附件边界统一考虑。该结构前端面布置三个同轴排列的气缸安装孔，孔周设置螺栓孔与密封面，用于气缸套、缸盖或相关配合件的定位紧固；相邻缸孔之间保留连接腹板，既形成连续的刚性框架，也为冷却、润滑通道预留内部走向。箱体上部轮廓随缸体高度和缸盖安装面过渡，侧壁采用厚薄变化的铸造形态，在受力集中区域增加筋条，在非承载区域适当减薄，以兼顾刚度、重量和铸件成型可行性。

　　从实际使用场景看，这类箱体主要服务于小型内燃机、试验样机或教学演示中的动力核心部件。发动机工作时，活塞往复运动产生的燃气压力、曲轴旋转带来的惯性载荷以及螺栓预紧力都会传递到箱体上，因此箱体不是简单外壳，而是决定缸孔位置精度、曲轴轴线稳定性和整机振动水平的基础件。三维结构设计中，三缸孔的中心距需要与活塞、连杆、曲轴回转半径及缸套壁厚匹配；前端法兰面的平面度、螺栓孔分布和孔位间距直接影响密封与装配；下部敞开或半敞开的曲轴箱空间则要避让曲轴平衡块、连杆大头运动轨迹，并为油底壳、主轴承盖等部件保留安装面。

　　外形尺寸方面，模型整体呈长条形箱体布局，长度方向由三个缸孔连续排列决定，宽度方向受缸径、水套空间、外壁厚度和侧附件安装位置约束，高度方向则覆盖缸体上平面到曲轴箱下部的安装边界。设计时应先锁定缸孔轴线、曲轴轴线和缸体结合面三类基准，再向外推导壁厚、凸台、筋板和法兰。前端三个大孔周围的环形凸台承担缸盖螺栓压紧载荷，凸台不宜孤立存在，需要通过背部或侧壁筋板与主体相连，避免局部刚度不足造成密封面变形。螺栓孔位置应避开缸孔最小壁厚区，同时保证扳手空间和螺纹有效啮合长度。

　　建模思路上，可以先建立三缸孔中心阵列与主轮廓包络，再通过拉伸、切除和放样形成箱体外部曲面；内部腔体需按曲轴运动包络、润滑油回流空间和铸造最小壁厚进行修整。侧壁与端面交接处采用圆角过渡，减少铸造应力集中；厚薄壁连接处应缓慢过渡，避免铸件冷却收缩时产生缩松。箱体下部的弧形缺口对应曲轴或主轴承区域，周边需要设置足够宽的结合面与螺栓凸台，以便承受曲轴载荷并维持轴孔同轴度。外部加强筋不应随意堆砌，应沿载荷传递路径布置，例如从缸孔螺栓凸台延伸至侧壁、从主轴承座区域延伸至箱体底部，使压紧力和燃烧冲击力能够分散到整体框架。

　　安装边界上，前端面要与缸盖、密封垫和紧固件协调，下部要与曲轴箱、油底壳或主轴承盖形成配合，侧面还需考虑机油通道、传感器、支架或附属件的安装空间。若用于后续详细设计，还应在模型基础上补充冷却水套、油道孔、铸造拔模斜度、加工余量和毛坯分型信息；若用于运动干涉检查，则需将活塞、连杆、曲轴、缸垫和螺栓按装配关系导入，核对全行程内连杆与箱体内壁、曲轴平衡块与底部轮廓、螺栓头与周边筋板之间的间隙。该实体结构较完整地表达了三缸发动机箱体的外部承载形态与关键安装关系，可用于动力总成方案布置、铸造壳体结构分析、装配教学以及机械结构展示。
